分享一个3608滚切斜齿专用的挂轮计算器

lesswhite

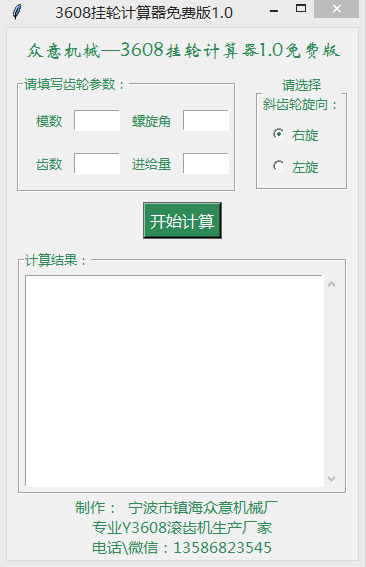

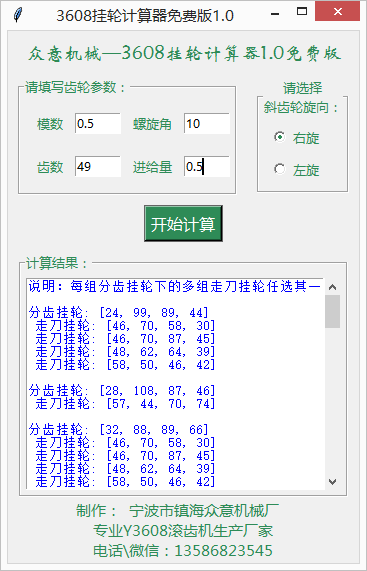

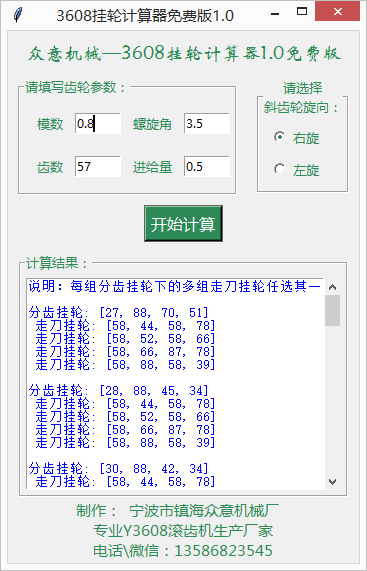

自己编的，因为我们做这个机器，有些朋友说计算麻烦，就编了一个，完全绿色的，分享给大家，因为是用高级语言编的，不支持XP系统，只能在WIN7以上系统运行，见谅

jxf123321

大于100的质数齿轮的走刀、分齿、差动等没有

zwenguo

有没有考虑用左旋滚刀加工的情况呢？

liuguangro73031

可以嘛，点赞

lesswhite

zwenguo 发表于 2019-6-2 11:02
有没有考虑用左旋滚刀加工的情况呢？

考虑过的，左右旋可选，计算结果都是正确的

lesswhite

jxf123321 发表于 2019-6-1 07:55
大于100的质数齿轮的走刀、分齿、差动等没有

大于100的也可以计算啊！因为是Y3608滚齿机专用的，这款滚齿机没有差动机构，所以计算方法也跟其他的机器不一样的。

lesswhite

liuguangro73031 发表于 2019-6-3 20:11
可以嘛，点赞

谢谢支持~~！

zwenguo

你的软件界面应该是按右旋滚刀来设的，你应该改成刀具旋向与工件旋向是否相同来确定。我对Y3608了解的不多，我没用你的进给量来算和你的计算结果还是有些误差的，可能是你的进给挂轮有修正。但是好像还是有点复杂，我的思维是确定进刀量后类似进刀量齿轮就不调整了，以后同样进给量只换分齿挂轮。

lesswhite

zwenguo 发表于 2019-6-4 10:57
你的软件界面应该是按右旋滚刀来设的，你应该改成刀具旋向与工件旋向是否相同来确定。我对Y3608了解的不多 ...

嗯，谢谢指正！做的时候只考虑了右旋滚刀，没考虑左旋滚刀。其实把“右旋”换成“旋向相同”；“左旋”换成“旋向相反”会更合适。计算过程是一样的，只是文字不同。
另外，关于Y3608这款机器，其实说起来比较复杂，因为没有差动装置，纯靠8个挂轮来模拟差动，所以如果产品参数变化时，必须分齿和走刀两组挂轮一起换。当然，如果做直齿就不需要考虑了。

lesswhite

zwenguo 发表于 2019-6-4 10:57
你的软件界面应该是按右旋滚刀来设的，你应该改成刀具旋向与工件旋向是否相同来确定。我对Y3608了解的不多 ...

确实有修正：1. 挂轮表采用的是Y3608的固有挂轮表，所以某些齿数的挂轮是不存在的。2. 考虑到实际安装时出现的中心距过大，导致2个挂轮“够不着”的情况，进行了必要修正。3. 考虑到第一个走刀挂轮的安装位置，只能选用60齿以内的挂轮。
