设计了一副行星齿轮参数求大神看一下是否合理？

丑威 · 发表于 2019-5-7 09:02

您需要登录才可以下载或查看，没有账号？注册

x

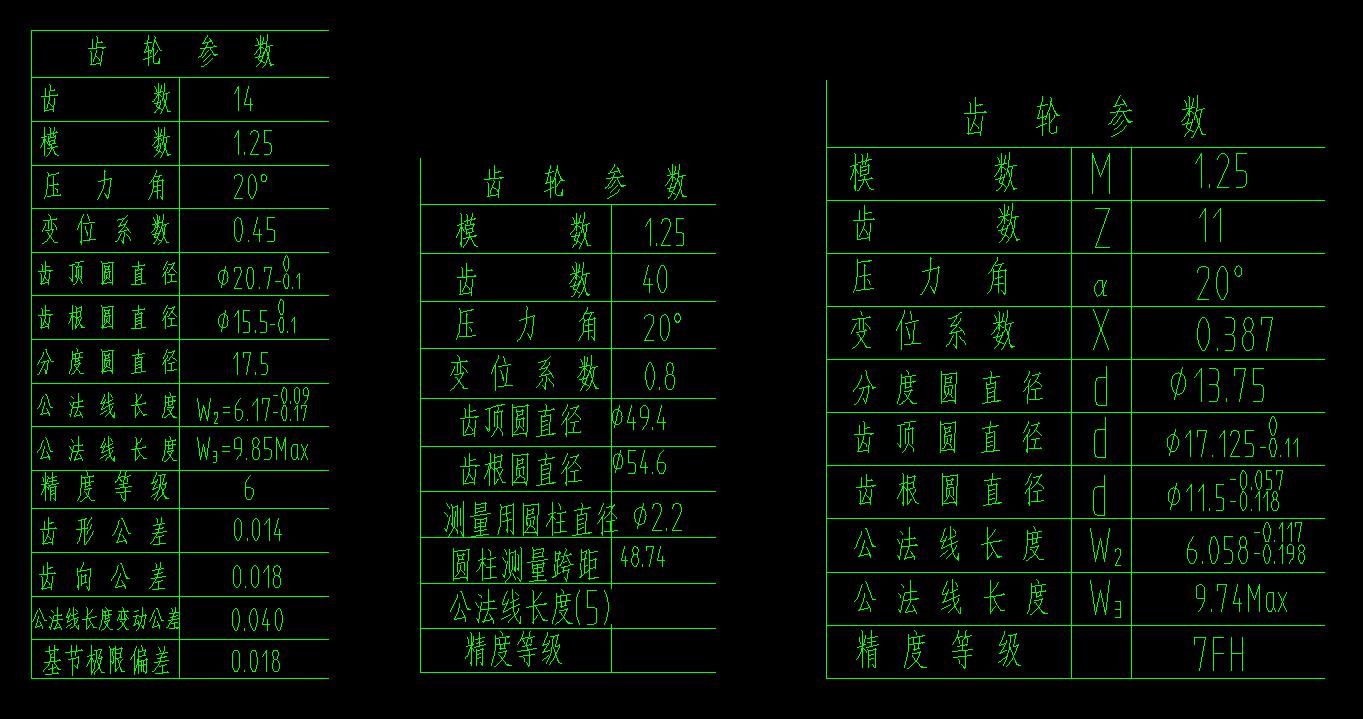

太阳轮11 内齿圈40 行星齿14 另外本人不太懂滑动率的计算望指点一二

changjunju12680 · 发表于 2019-5-8 15:07

你这个1.75M42Z是什么？

huijind · 发表于 2019-5-9 06:31

实际中心距及上、下偏差各是多少

huijind · 发表于 2019-5-9 13:05

看三个齿轮轮的参数，好像是约2kw左右所配置的减速机构。其三齿轮的参数有点不太匹配。

丑威 · 发表于 2019-5-9 13:12

huijind 发表于 2019-5-9 13:05
看三个齿轮轮的参数，好像是约2kw左右所配置的减速机构。其三齿轮的参数有点不太匹配。

请问是哪里出了问题？

丑威 · 发表于 2019-5-9 13:14

huijind 发表于 2019-5-9 06:31
实际中心距及上、下偏差各是多少

这套中心距没有定死选择合适变位系数即可

丑威 · 发表于 2019-5-9 13:26

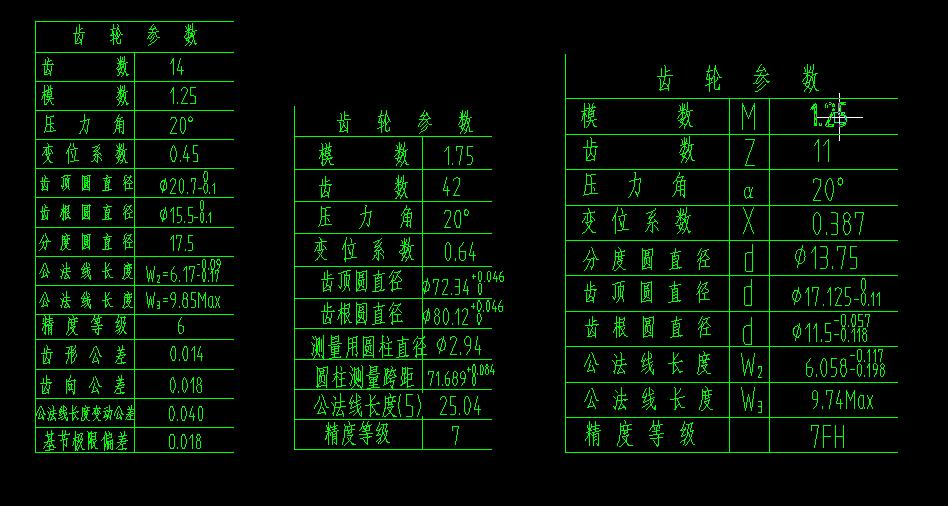

参数是这个之前的发错了

gdd · 发表于 2019-5-9 13:58

模数怎么不一样

丑威 · 发表于 2019-5-10 09:33

gdd 发表于 2019-5-9 13:58
模数怎么不一样

发错参数了补发了又

丑威 · 发表于 2019-5-10 09:34

changjunju12680 发表于 2019-5-8 15:07
你这个1.75M42Z是什么？

参数又补发了发错了之前
