齿轮参数里把量柱（球）测量距算错了，会不会影响定制刀具的尺寸。

good0311

齿轮参数里把“量柱（球）测量距”算错了，会不会影响定制刀具的尺寸。
这样的，我在是计算“量柱（球）测量距”时把大小齿轮的变位系数给放反了，结果计算出来的“量柱（球）测量距”就计算错了，不知道对定制的刀具有没有影响呢。明白的人来啊。

春哥li

肯定会影响的，变位系数不一样，齿厚就不一样了。
、

good0311

春哥li 发表于 2019-4-3 15:02
肯定会影响的，变位系数不一样，齿厚就不一样了。
、

我的基本参数都没有错误，就是在计算“量柱测量距”的时候，把两个变位系数给输入反了，我对于刀具定制不是很清楚，我以前以为这个“量柱测量距”只是在齿轮加工时做检测用的，所以现在想搞清楚，做刀具设计的会不会用到我这个“量柱测量距”的数值。

good0311

春哥li 发表于 2019-4-3 15:02
肯定会影响的，变位系数不一样，齿厚就不一样了。
、

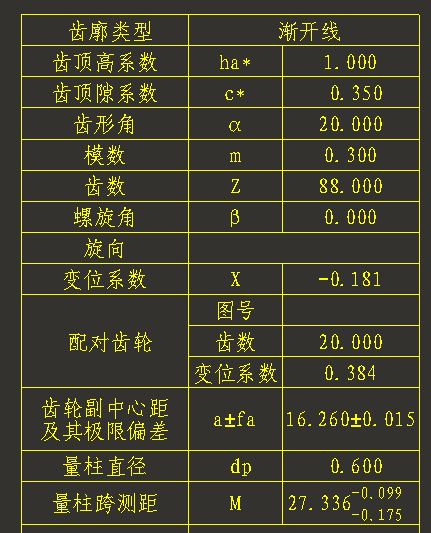

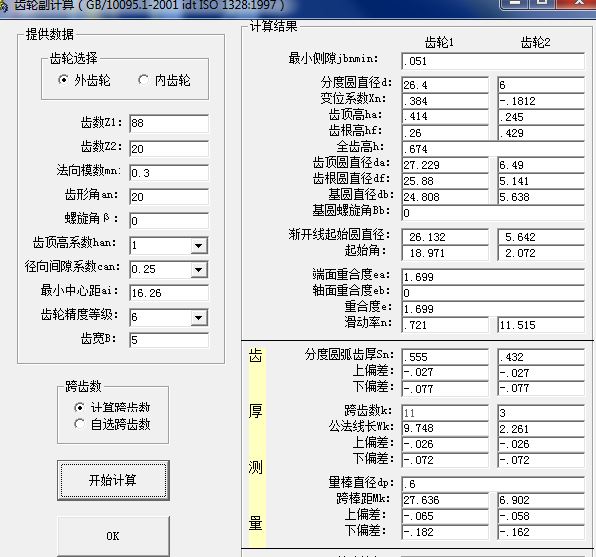

图一是正确的量柱测量距，图二是错误的。我就是在用类似图二的软件计算的时候，把齿轮一和齿轮二的变位系数输入错误了，导致了最后的量柱测量距算错了，但是我图纸上的其他参数都是对的，包括变位系数。只要按着我前面的所有的基本参数是可以推算出这个量柱测量距的，也可以发现我这里输入了错误的量柱测量距。唯一的问题是，公差可能会有出入。我不知道做齿轮刀具的时候，这个数值有没有用，要不要验算下，还是直接拿来就用了？

good0311

假如说，我不给这个量柱测量距的话，也是可以通过我前面的齿轮参数算出这个数值的，只不过是用来保证侧隙的公差就没有地方标注了。比较关心的是，这个量柱测量距是在加工齿轮时用到的，还是在做刀具的时候也要用到的啊。本人对加工和设计刀具都是小白啊。

HBTIANZE

刀具厂家会验算你的参数，有问题的话应该给你沟通确认。

good0311

HBTIANZE 发表于 2019-4-3 18:04
刀具厂家会验算你的参数，有问题的话应该给你沟通确认。

但刀具厂没有联系我，而且刀具已经做好发到我们公司了。按着我这个量柱测量距加工齿轮后才发现了问题。加工齿轮的工艺工程师说，量柱测量距算错了，那刀具的齿厚就有问题了。我以前的理解是量柱测量距不就是在加工检测用的吗。这个和定制的刀具有啥关系呢。我不给这个量柱测量距，通过我那些基本参数不是也能算出来吗？

nchyl520

滚齿成品加工不影响，标准滚刀

春哥li

让刀具厂家给你刀具设计图，看他是按哪个设计的滚刀

yongxiangle1969

一般来说，刀具厂设计滚刀的齿厚时都是根据你给的M值来反算的，不会按变位系数来算。 除非你给了M值、公法线或分圆齿厚中的两个尺寸，并且相互矛盾，厂家验算才会发现问题。
