请教计算星行齿轮变位系数

18202813221 · 发表于 2019-3-21 20:17

您需要登录才可以下载或查看，没有账号？注册

x

现有一减速设备，需更换行星齿轮，是变位的，我在计算变位系数觉得有问题，急，请教计算星行齿轮变位系数，件附件，谢谢！

fizz · 发表于 2019-3-22 10:53

搞个截图什么的就好了，搞个附件想帮你看一下还得花齿轮币

18202813221 · 发表于 2019-3-22 19:25

请多多包涵，谢谢提醒

huijind · 发表于 2019-3-23 06:15

“现有一减速设备，需更换行星齿轮 ”既然是已有的行星齿轮副，其变位系数是可以测量出来的。

zminzhu · 发表于 2019-3-23 08:40

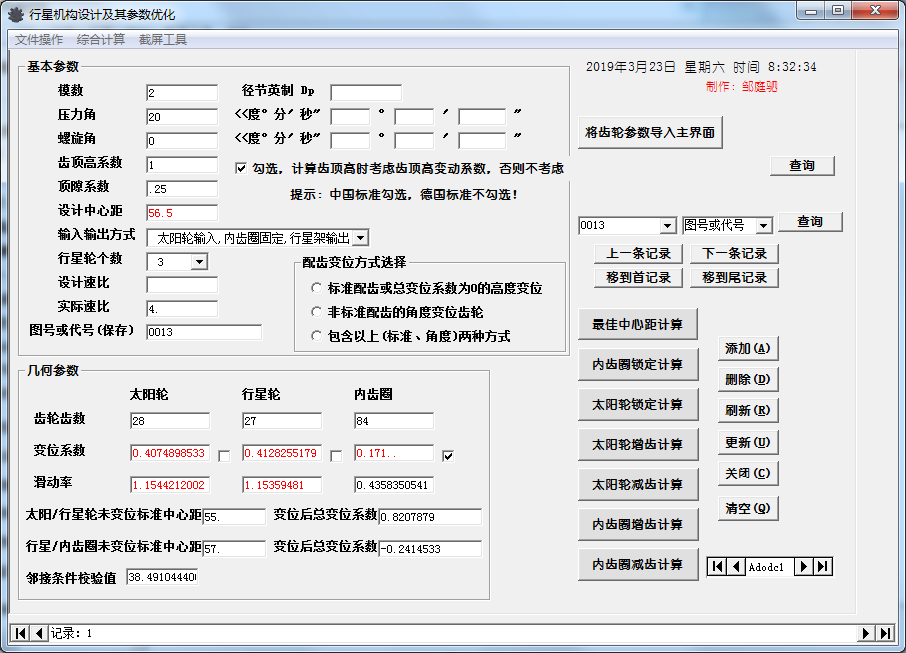

登录/注册后可看大图

FES123 · 发表于 2019-3-23 17:53

实测公法线平均长度确认各齿轮变位系数。

18202813221 · 发表于 2019-3-27 09:53

对于第2级太阳轮2，理论上你算出变位系数为0.5017，但实物的尺寸要变位系数 0.3才对得上齿顶圆和齿根圆尺寸，如何处理？

18202813221 · 发表于 2019-3-27 09:55

公司除了游标卡尺，没得测量齿轮其他相关的量具

18202813221 · 发表于 2019-3-27 10:19

公司除了游标卡尺，没得测量齿轮其他相关的量具

18202813221 · 发表于 2019-3-27 10:46

18202813221 发表于 2019-3-27 09:55
公司除了游标卡尺，没得测量齿轮其他相关的量具

对于第二级太阳轮，上面软件计算变位系数为0.5017，但实物量测，位系数要0.3才能与实际齿顶圆和齿根圆相符，内齿轮变位系数0.4算出也与实物齿顶圆和齿根圆不相符，如何处理？
