齿轮为什么用锥形量棒测试，怎么测试

moonyu7789 · 发表于 2019-3-19 22:15

您需要登录才可以下载或查看，没有账号？注册

x

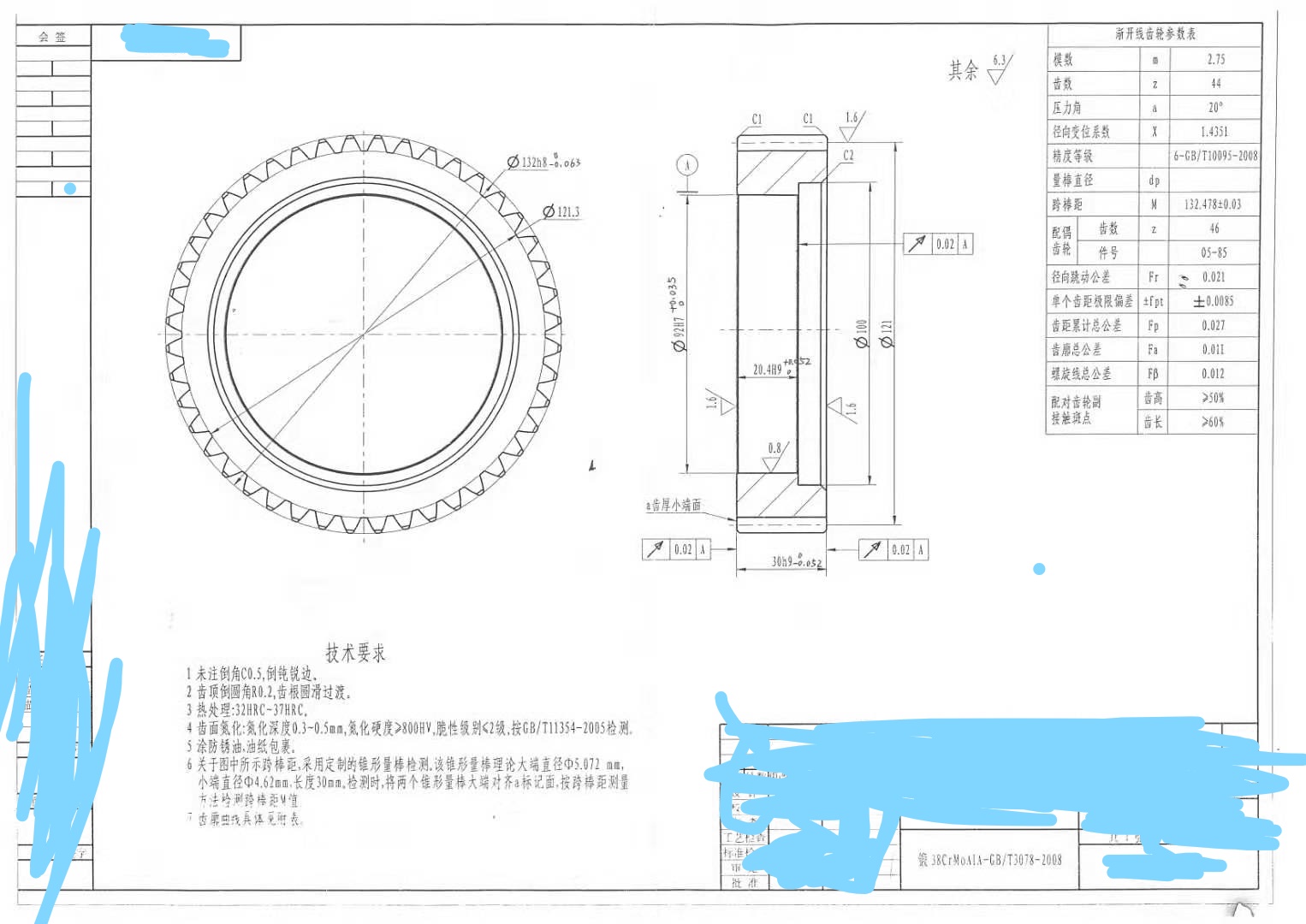

请教各位大神，有几张图齿轮图，遇到一个麻烦问题，图上给了径向变位系数，但是使用锥形量棒进行跨棒距测试，根据图上参数，计算出的跨棒距和图中不一样，特请教锥形量棒跨棒距的测试办法，附图，如有大神解答，万分感谢！

yongxiangle1969 · 发表于 2019-3-20 08:10

请把角度参数等给全

moonyu7789 · 发表于 2019-3-20 10:07

图上还差什么参数？

myT9981 · 发表于 2019-3-20 10:23

图上参数应该都有了，用锥量棒目的是控制齿面的锥度，也就是说你这个齿轮是有锥度的，角度大小都是可以算出的。

moonyu7789 · 发表于 2019-3-20 10:34

弱弱的问一下，这个齿轮是变齿厚齿轮吗

moonyu7789 · 发表于 2019-3-20 10:35

角度大小怎么计算出来？

moonyu7789 · 发表于 2019-3-20 10:49

角度大小怎么计算？

myT9981 · 发表于 2019-3-20 10:57

用两端的M值反算出两端的齿厚即可算出齿侧斜角与底部斜角。

moonyu7789 · 发表于 2019-3-20 11:12

图上只给了一个M值，而且

moonyu7789 · 发表于 2019-3-20 11:13

而且按图上的变位系数算出来的M值不对，就把我搞糊涂了
