日本汽车20°渐开线花键(平根齿)计算公式

zazhpe · 发表于 2019-3-15 13:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zazhpe 于 2019-3-15 13:55 编辑

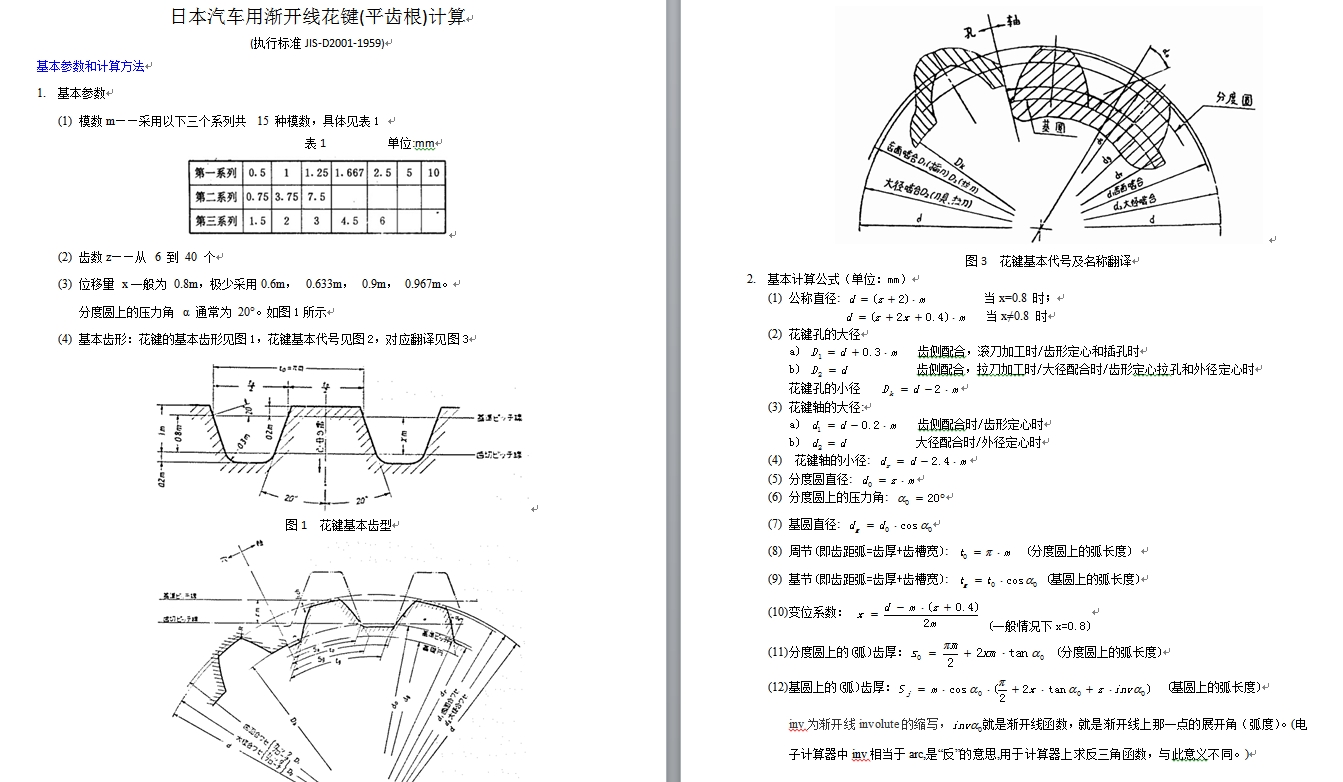

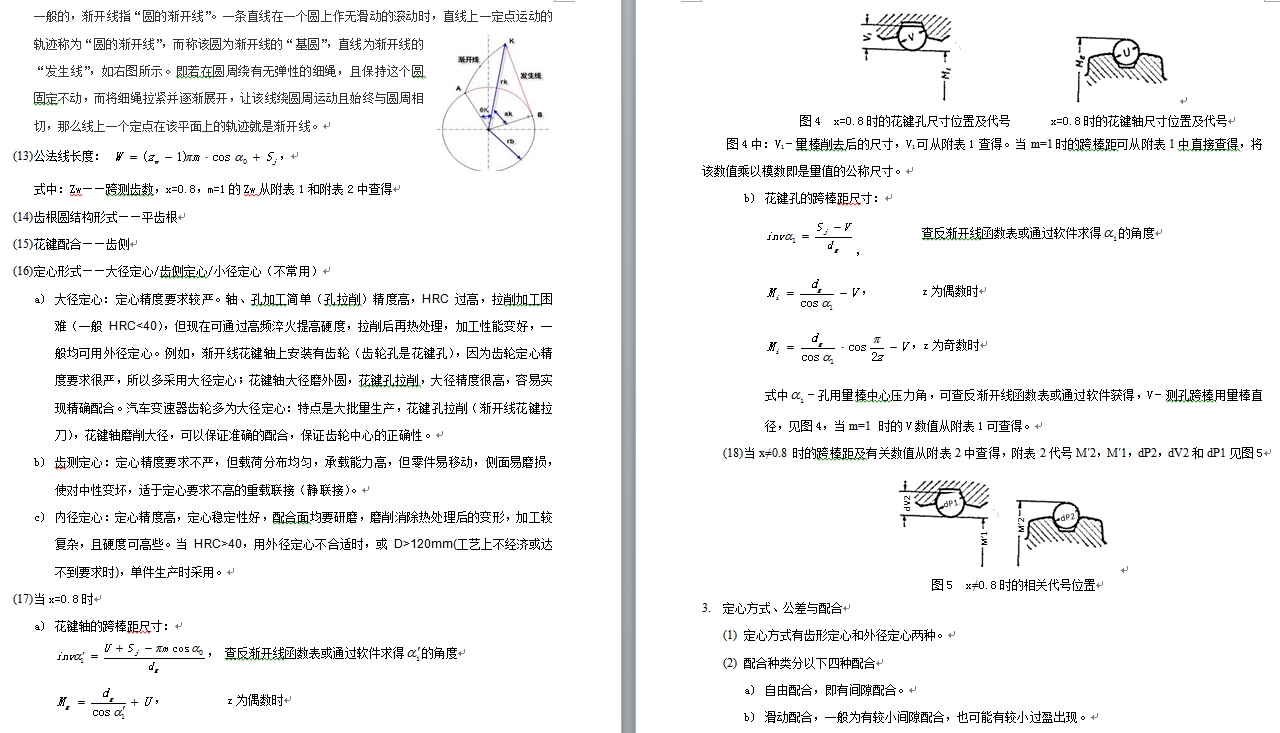

日本汽车用渐开线花键(平齿根)计算

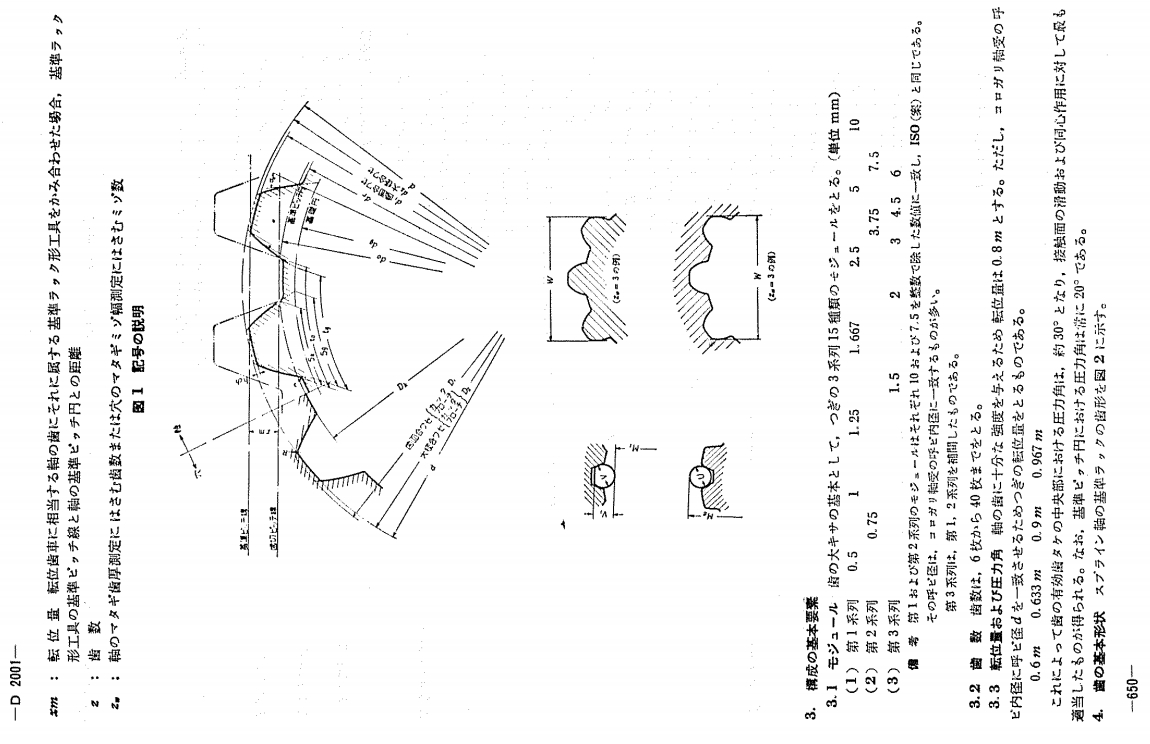

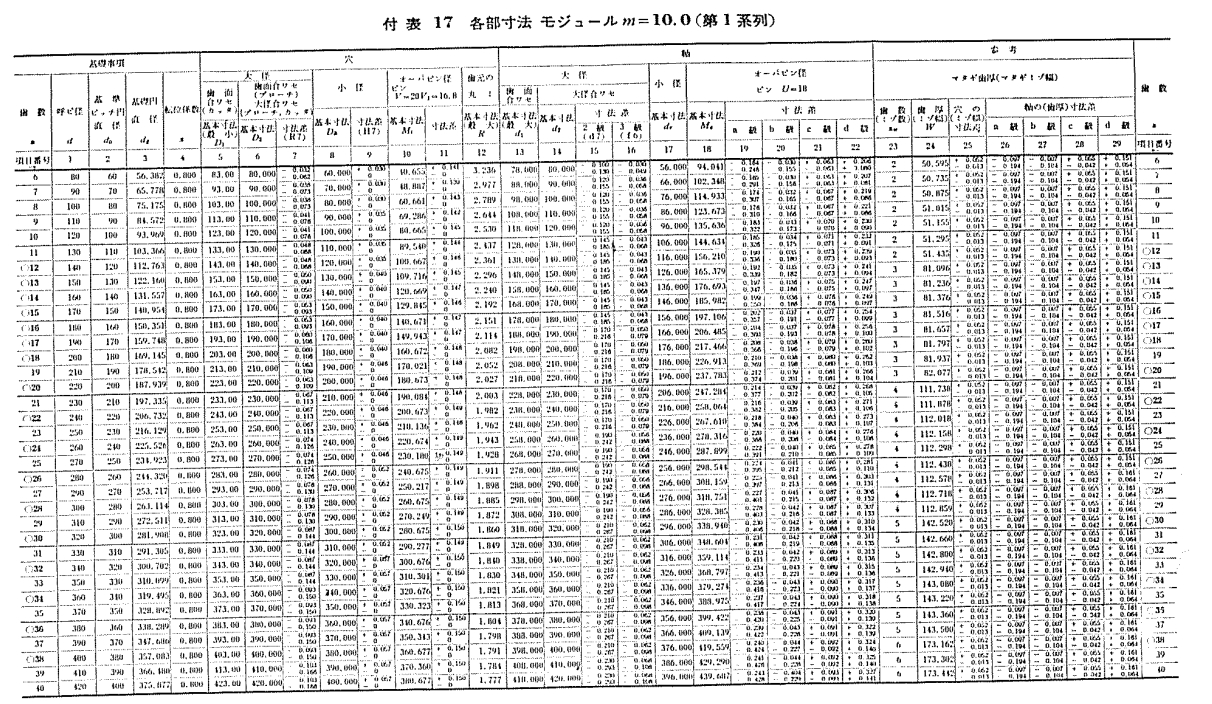

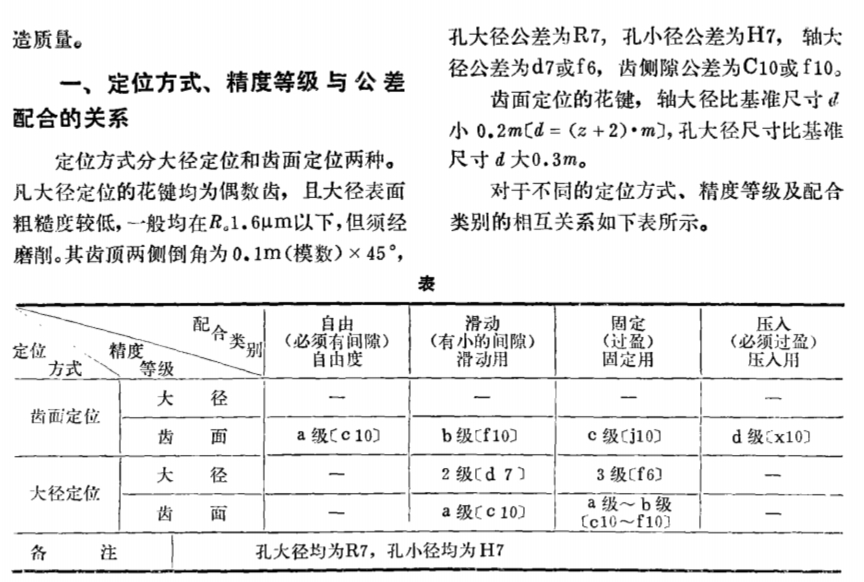

(执行标准 JIS-D2001-1959)

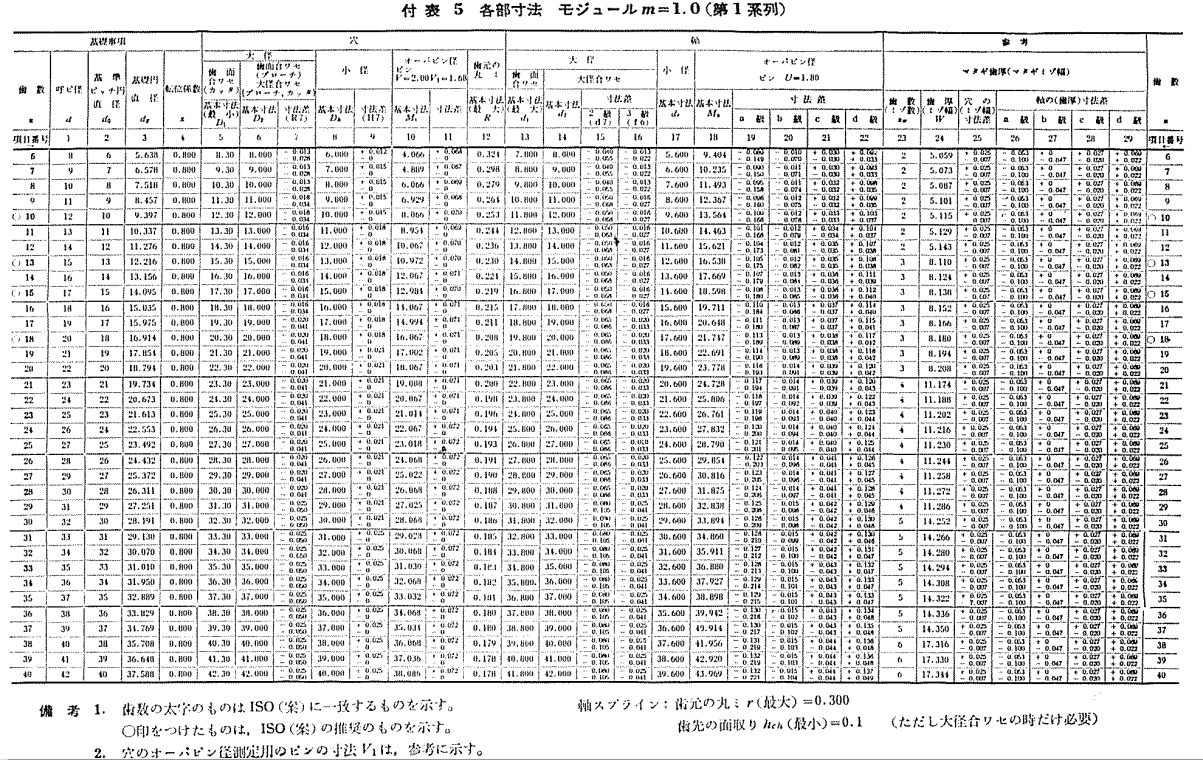

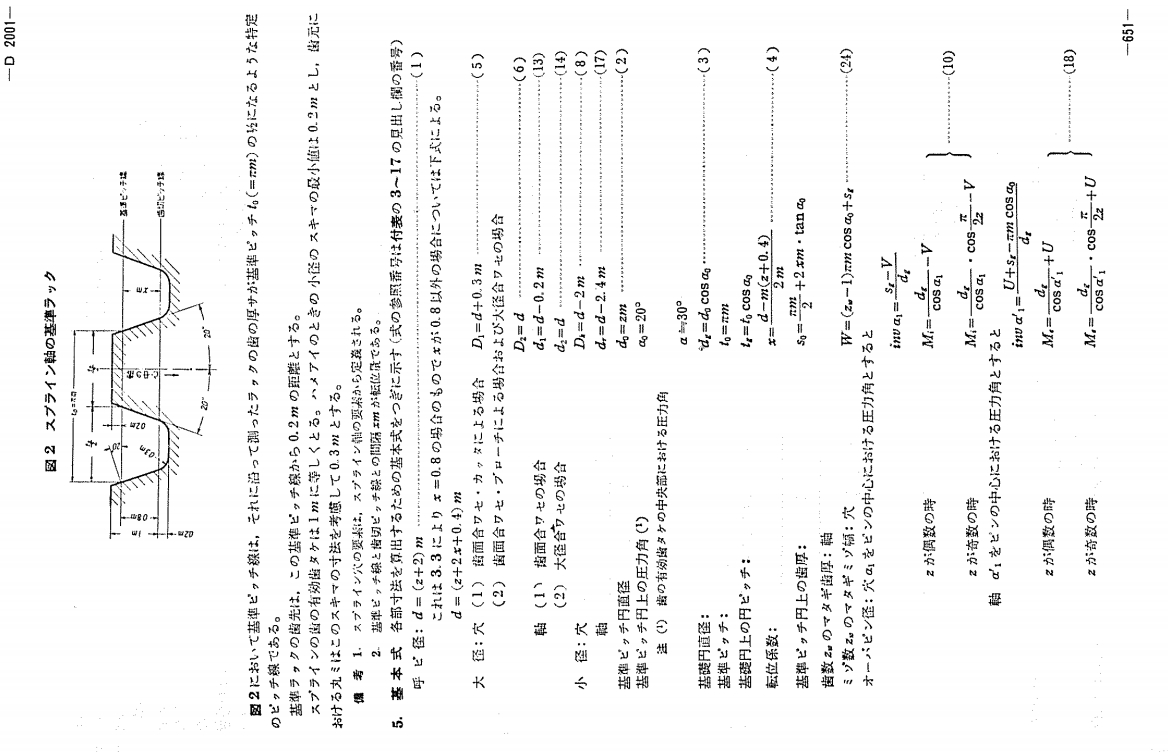

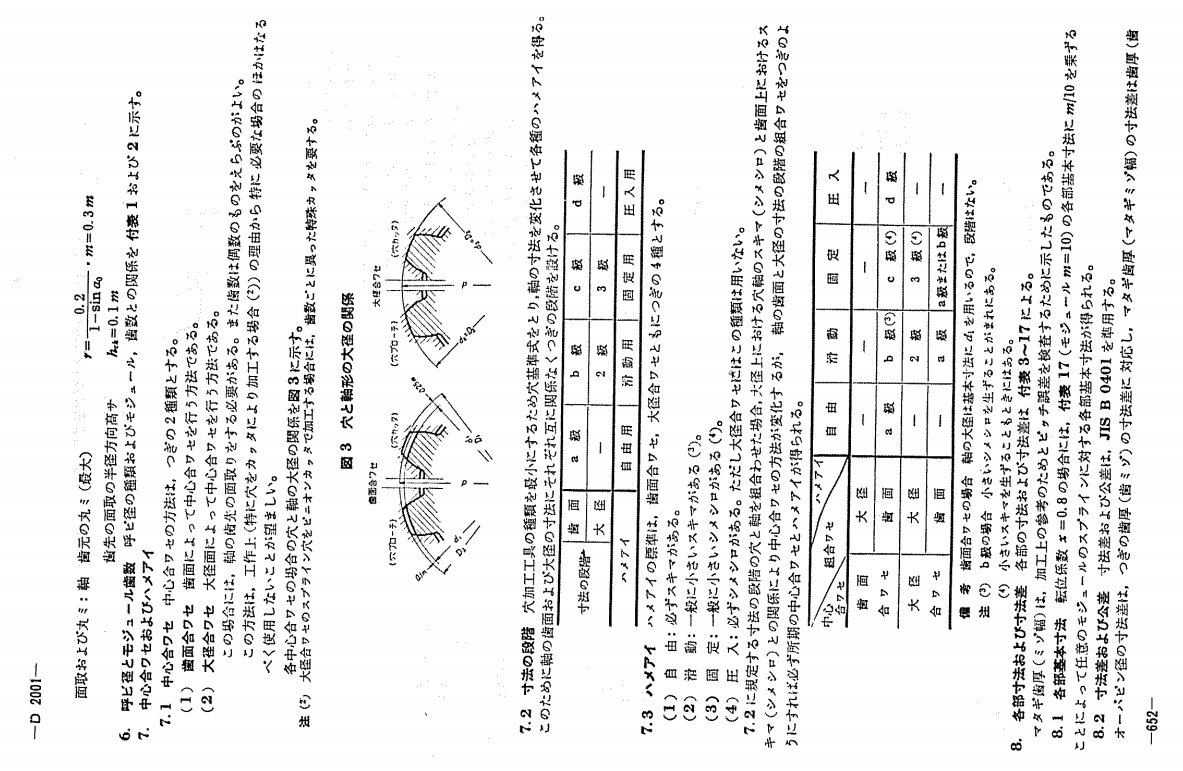

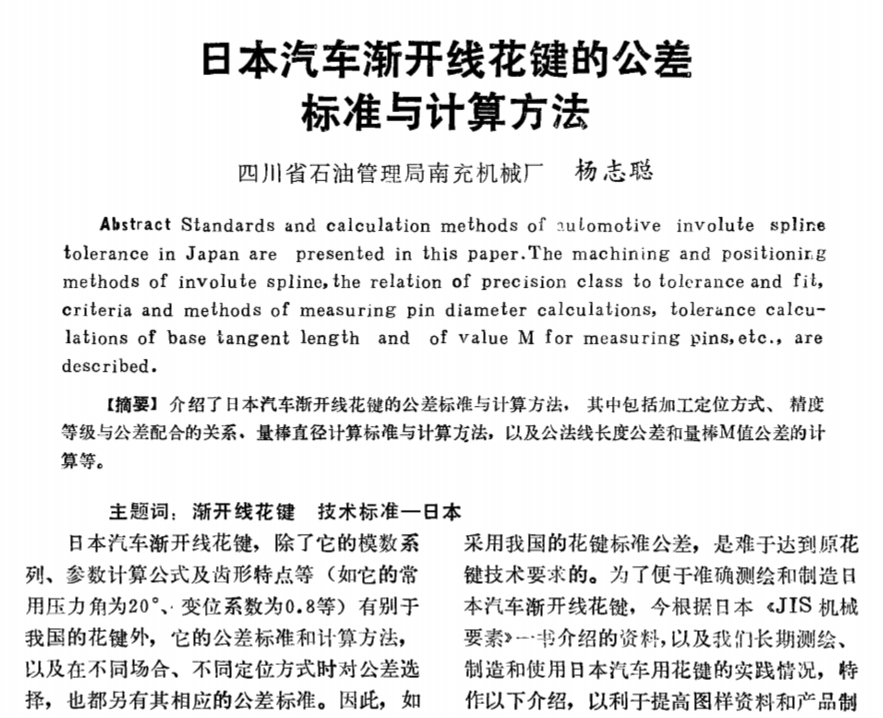

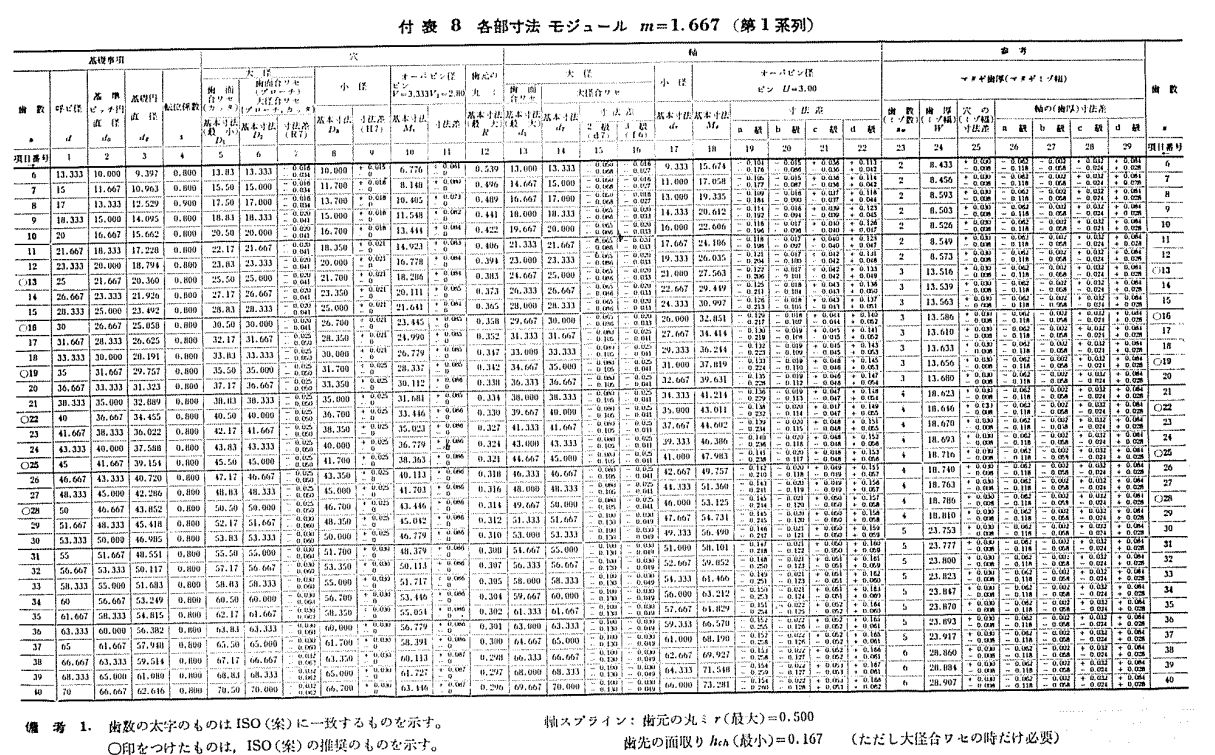

标准及计算方法见附件
计算方法和公式在原有基础上有适当更新

zazhpe · 发表于 2019-3-15 14:01

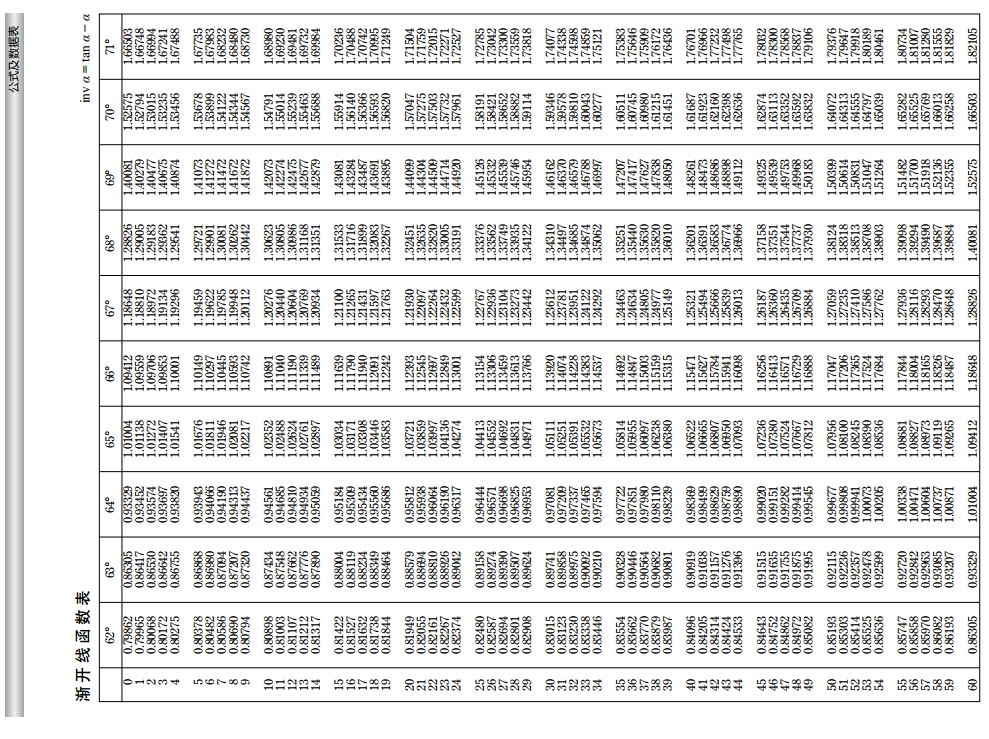

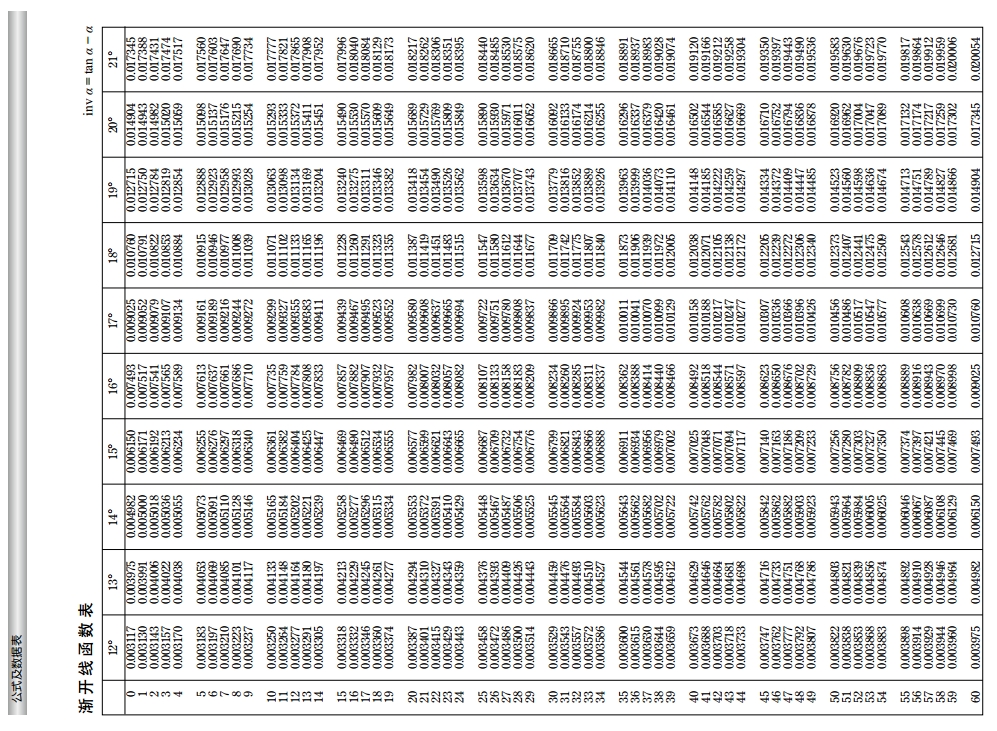

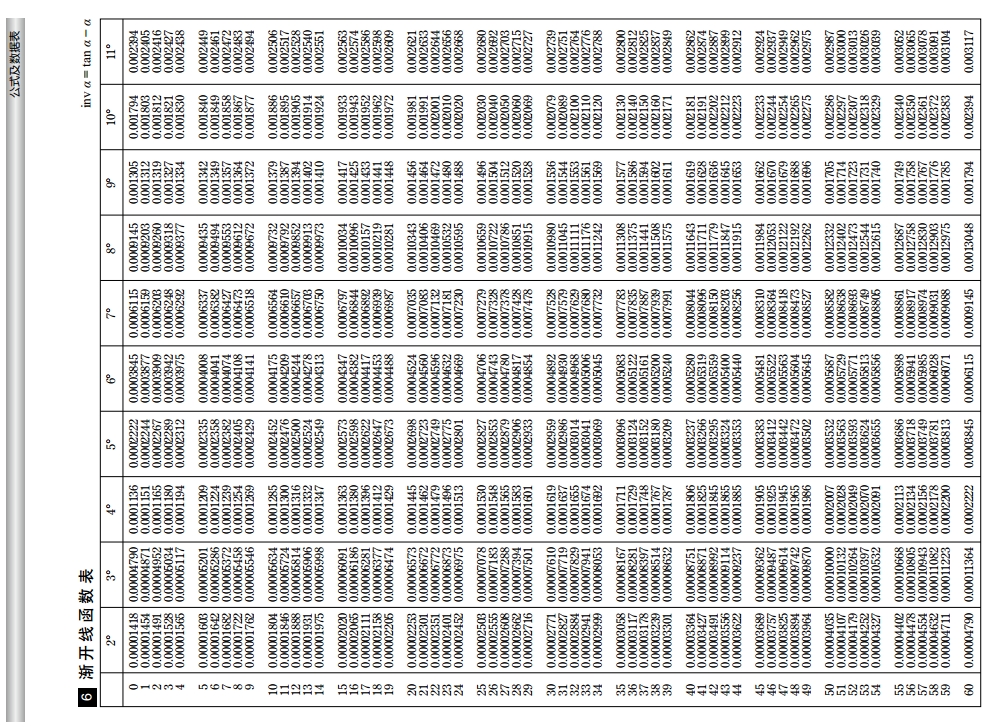

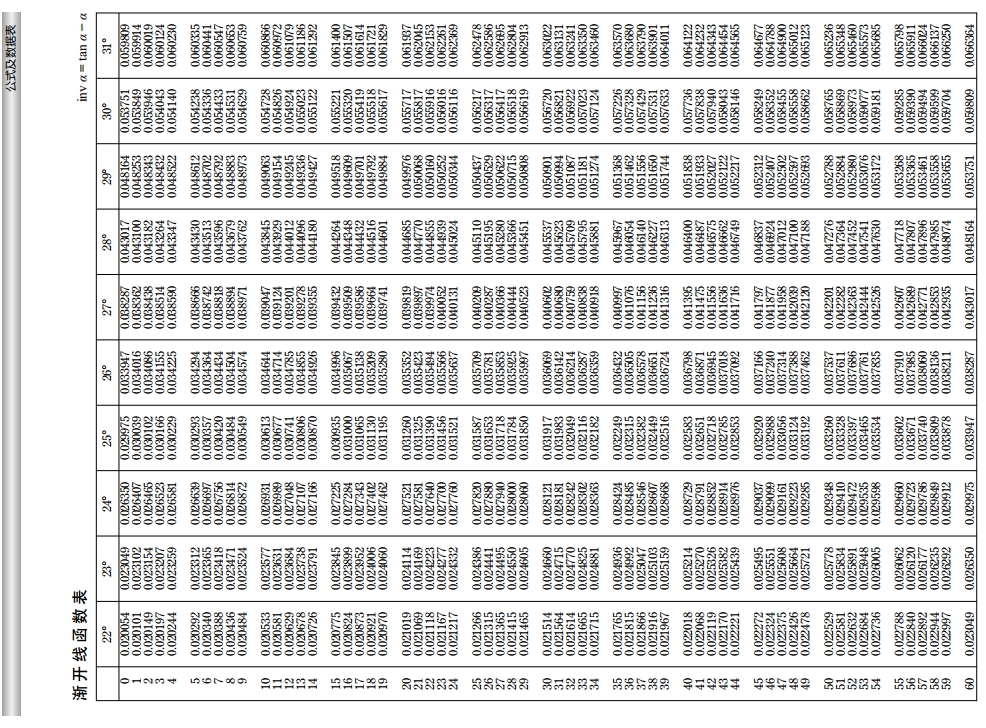

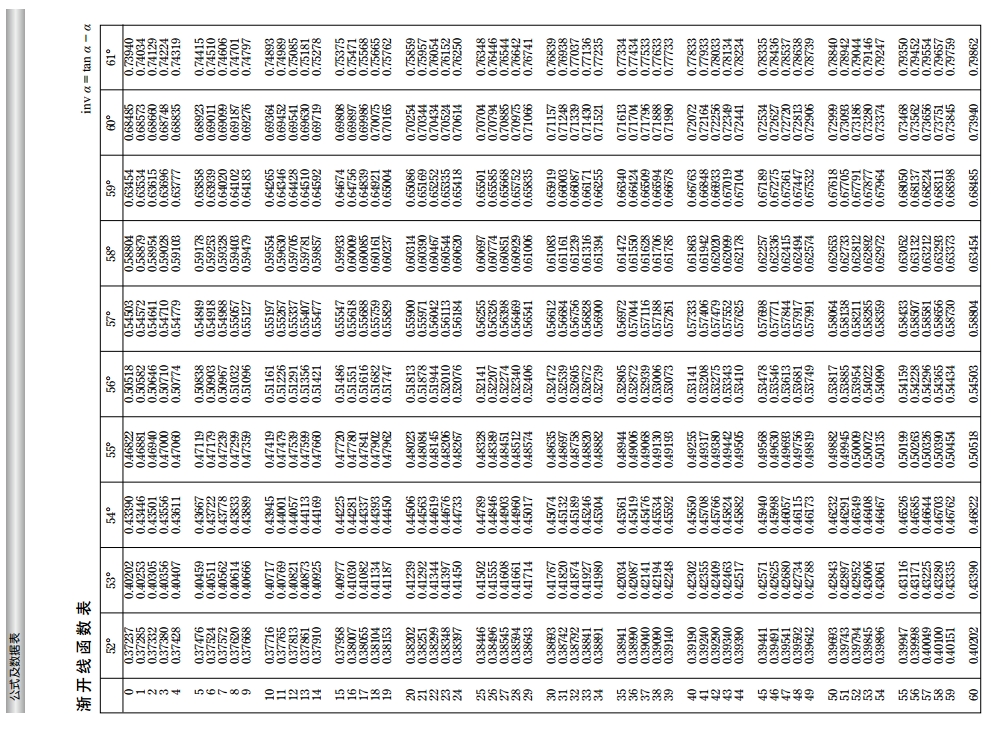

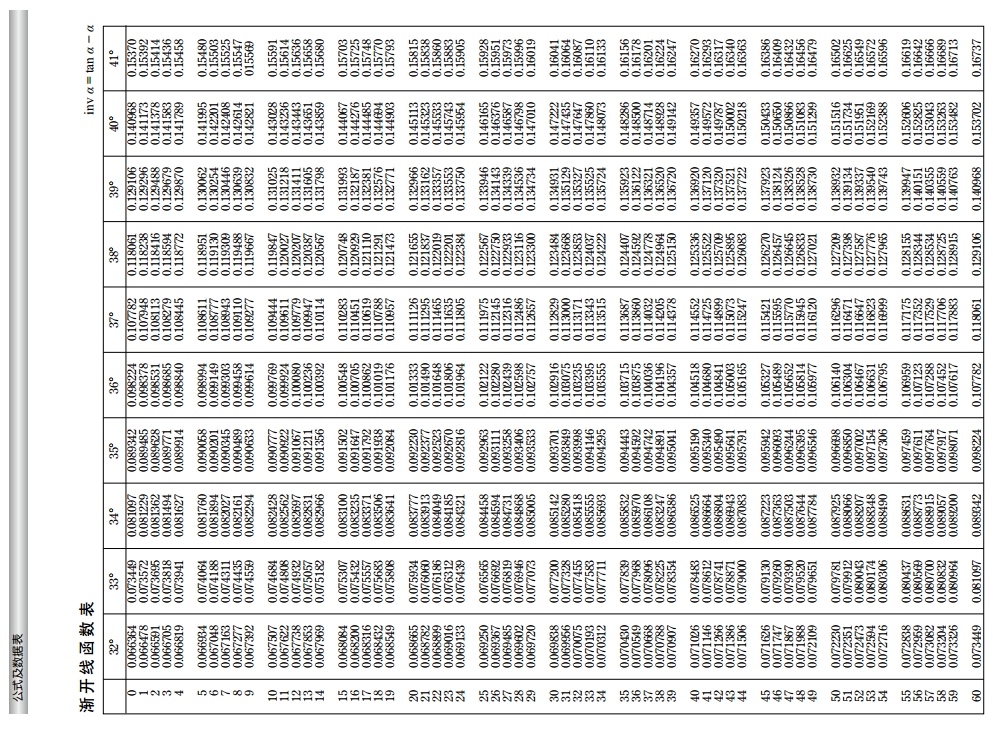

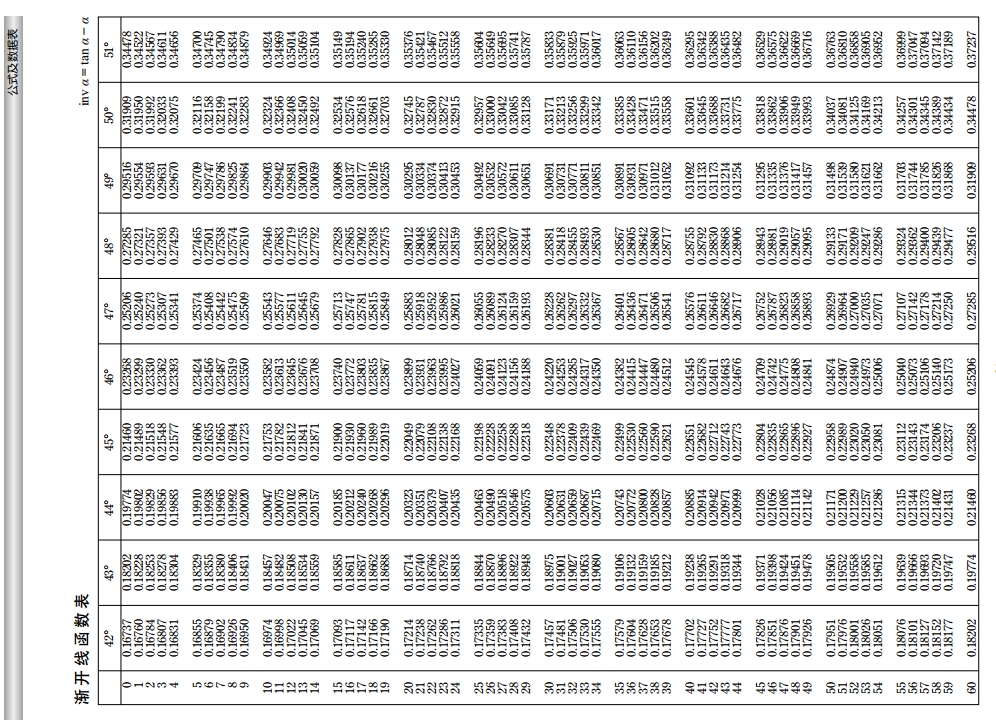

再提供一个反渐开线函数表，以供查到角度或弧长
具体见附件

zazhpe · 发表于 2019-3-18 14:06

很不错和实用的资料哟！走过路过，千万不要错过

北风shi · 发表于 2020-5-3 13:54

很不错

ugcai · 发表于 2022-11-20 19:14

谢谢分享

FES123 · 发表于 2022-11-20 21:28

下载了，谢谢。

hyfjy · 发表于 2022-11-20 21:50

平齿根，在展成加工中是无法实现的，滚刀加工出来的齿根圆是刀具的齿顶切削的结果，不是楼上规定的这样，实际上20度压力角的渐开线齿形作为花键使用，在日本也有标准化了，用公式计算的结果与发布的标准化的书籍不一样，而日本的图纸上给出的花键应该与书中的相同，这样采购相应的刀具就会很方便。
我觉得主要还是把变位系数固定化了，我接触的这类花键，20度压力角，公称变位系数都是0.8，都是短齿，从强度上说，抗弯强度比国家标准的30度压力角会差一点，齿顶间隙系数偏小。
