90°交错轴传动！ 直齿配蜗杆，有谁有这样应用过？

爱猫猫

RT。目测是主动轮：直齿（小直径）配被动轮：蜗杆（也许是螺纹，直径相对直齿大几倍），有谁有这样应用过？

爱猫猫

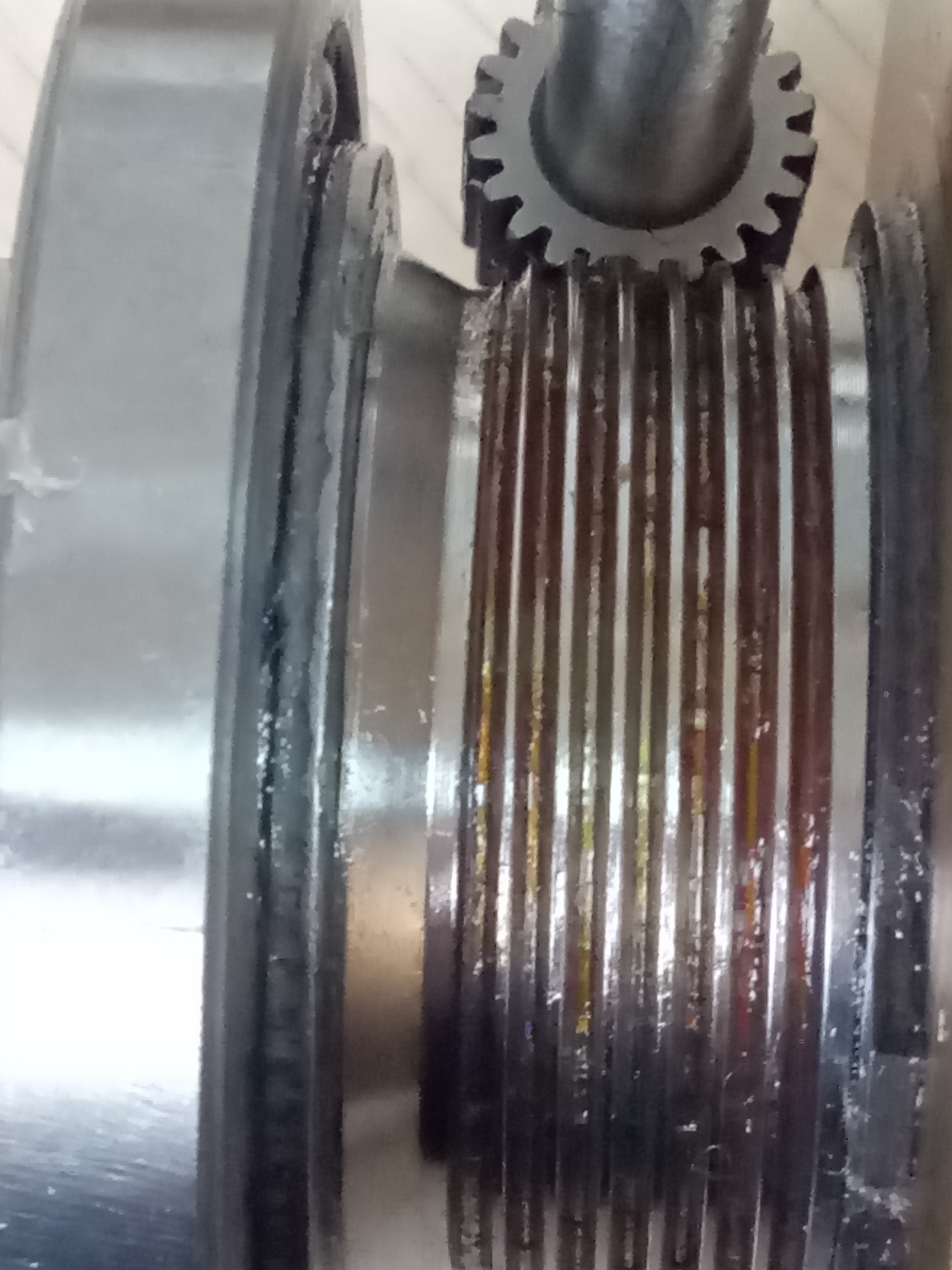

如图，蜗杆（或者螺纹？）与直齿是处于2级低速传动，小直齿轮是被动轮，连接编码器。

JINLIANG

蜗杆直径大长角很小，小齿轮也是螺旋的，如用直齿间隙加大，能转动，不平稳。

爱猫猫

JINLIANG 发表于 2019-3-14 09:07
蜗杆直径大长角很小，小齿轮也是螺旋的，如用直齿间隙加大，能转动，不平稳。

被动轮的小齿轮，确定是直齿，而且间隙不大。

hzy

     这渐开线齿轮传动理论上没有问题，我也是提创的。30多年前我在台式电风扇的摇头中改造过，由于摇头的塑料齿轮经常坏，换上了金属直齿轮就没问题了。我的文章“螺旋齿轮式蜗论副的设计、加工、与测量”文章中的第二种设计方案——零度啮合（相当于蜗杆升角为零度之意），由于这是非紧凑啮合，蜗杆轴向齿厚已不是标准齿厚，必须有一个减薄量Δx，Δx按下面公式计算，不修正会很紧，蜗杆直径越大，螺旋升角越小，修正量越小，按你提供的图，可能不修正也没有多大问题。
Δx=d1×(1-cosθ)×tanαn2-mx1×z1×θ   ，式中θ值，按公式 tanθ=sinγ1/tanαn1计算。详细计算请你到齿轮啮合理论版块去找.那里正好讨论蜗杆与斜齿轮啮合问题。

admin

蜗杆直径直径越大，修正量越，？

爱猫猫

hzy 发表于 2019-3-15 21:22
这渐开线齿轮传动理论上没有问题，我也是提创的。30多年前我在台式电风扇的摇头中改造过，由于摇头的 ...

OK..谢谢版主，如果没有相关理论设计依据或者经验可以参考的话，我的设想就只能通过试验来确定相关参数尺寸了。

hzy

爱猫猫 发表于 2019-3-17 12:54
OK..谢谢版主，如果没有相关理论设计依据或者经验可以参考的话，我的设想就只能通过试验来确定相关参数尺 ...

      蜗杆轴向齿厚 sx1应减薄：按下式计算：      sx1=mx1×π/2+d1×(1-cosθ)×tan αn2－mx1×z1×θ
      式中θ按 式子  tanθ=sinγ1/tan αn1

      式中αn1按式子    cos αn1=cos αn2/cos γ1
    （文章已30多年了，齿轮参数符号与现在变化很大，有不对地方，再商量·，好用·的话，请返回信息）

hzy

admin 发表于 2019-3-16 00:19
蜗杆直径直径越大，修正量越，？

    蜗杆直径越大，螺旋升角越小，修正量越小

爱猫猫

hzy 发表于 2019-3-17 19:48
蜗杆轴向齿厚 sx1应减薄：按下式计算：      sx1=mx1×π/2+d1×(1-cosθ)×tan αn2－mx1×z1×θ ...

这个应用，国内外相关机型结构中有大批量应用。。
我想相关从业同行看到这张图片的话，马上知道是用在哪里了。

藉此期待能否给出更多指导经验建议。
