直锥摆动电极的精确参数模型

woodee

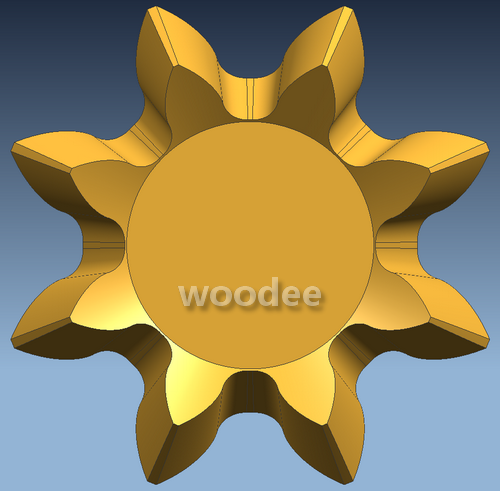

以8齿直锥为例：

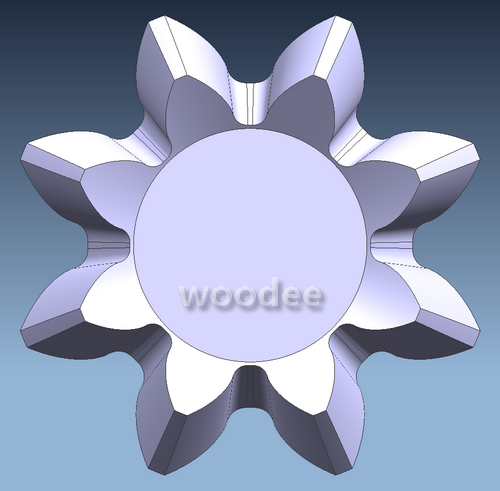

为看清楚，摆动量加大到R1，摆动电极看起来很瘦：


比较：

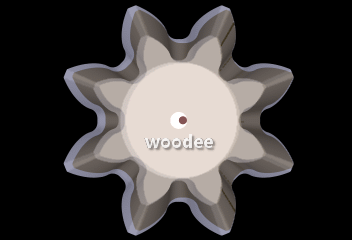

电极在最终摆动位置：


模拟电极放电加工，干涉厚度取0.0001：


一个齿槽的细部：


深色运动痕迹，表明放电加工位置。

woodee

基本原理，原齿面点的法线矢径，在平动面的单位矢量，与摆动半径的乘积，就是摆动电极的齿面点。

hyfjy

赞一个，直接服务于工艺。

woodee

hyfjy 发表于 2018-12-15 22:14
赞一个，直接服务于工艺。

老费好！
我做这个，主要是许多厂家，包括一些国外知名品牌电火花厂家，概念不清楚，做摆动电火花样品时，直接让把电极型面偏置一个距离，例如0.2，打出来的型面，只关注表面光洁度，没注意这样做其实已经出现了无法忽略的误差。

hyfjy

woodee 发表于 2018-12-17 08:41
老费好！
我做这个，主要是许多厂家，包括一些国外知名品牌电火花厂家，概念不清楚，做摆动电火花样品时 ...

模具做好后，其实正规的厂家会有一种称为抛光处理的工艺过程，用手工把所有型腔面全部用金钢砂呢抛光，然后再进行精锻处理，这样第一火打出的齿坯齿面除了氧化皮，基体是平滑的，然后经过精抛丸，磷皂化处理以后，再稍加热进行齿形精整处理这时齿面就比较光亮了，认真的厂家，精锻的直锥齿轮，齿面粗糙度可以达到1.6左右。估计在厂里，耗时最多的，还就是电火花打模具，所以不少厂家就在这里动脑筋，摆动是缩小电火花接触面积而增加局部电流强度，也计总的进度会高一些吧。
