关于渗碳齿轮键槽加工的问题（求助）

青云独步 · 发表于 2011-4-30 20:00

我公司键槽是线切割的

蓝色嘉年华 · 发表于 2011-8-10 19:19

你那啥要求？我们还有齿部、内孔对称度要求！

jiahaibin010 · 发表于 2011-8-12 15:37

热处理前期采用等温正火可以减小热后变形，如果不采用等温正火可以采用线切割，这两种方法都要增加成本。

leozhang · 发表于 2011-10-1 19:58

只要求齿部渗碳淬火，从工艺上完全可以渗碳淬火以后加工键槽。

zl3264507 · 发表于 2011-10-10 08:27

2楼到14楼，你们是怎么看楼主的贴子的，
楼主讲的是渗碳齿轮的内孔键槽热处理后变形怎么处理。
你们做过这样的齿轮吗？
渗碳齿轮的热处理时内孔会防渗？搞笑。
内孔键槽防渗，热处理后线切割，键槽强度怎么保证。
这个问题还是要在热处理的工艺，拉键槽的工艺尺寸上保证。

cm5950 · 发表于 2011-10-11 22:59

我们的产品孔径在φ30-φ800，工件厚度在20-600左右,键槽加工还不错吧

kingdyy · 发表于 2011-10-15 23:32

学习了

hbmcsk · 发表于 2012-4-10 23:32

本帖最后由 hbmcsk 于 2012-4-10 23:34 编辑

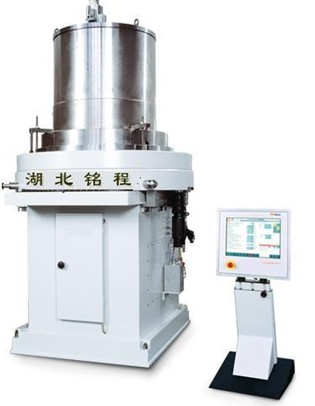

湖北铭程精密机械有限责任公司生产的键槽加工机床，完全可加工渗碳齿轮键槽，该机床可加工内孔平键键槽、不同齿形内花键、孔内螺旋油槽、螺旋内花键、锥形内花键、盲孔键槽、盲孔型面、内螺旋齿轮、特殊内孔成，最大加工长度可达2500mm，装夹与工件外径无关。它的加工速度和加工精度是老式方法没法比的，完全可替代德国进口产品，国内企业再也不必花昂贵的资金到欧美进口。

hbmcsk · 发表于 2012-4-10 23:37

湖北铭程精密机械有限责任公司生产的键槽加工机床，完全可加工渗碳后齿轮键槽，该机床可加工内孔平键键槽、不同齿形内花键、孔内螺旋油槽、螺旋内花键、锥形内花键、盲孔键槽、盲孔型面、内螺旋齿轮、特殊内孔成，最大加工长度可达2500mm，装夹与工件外径无关。它的加工速度和加工精度是老式方法没法比的，完全可替代德国进口产品，国内企业再也不必花昂贵的资金到欧美进口。

freak · 发表于 2012-4-11 06:58

我设计的渗碳齿轮淬火后键槽对称度2.5丝左右,7及精度,供应商提供的样件对称度检测下来与测量方法有关,差别较大,什么方法能做到呢
