求教——运用线切割加工m=3 Z=46 的斜齿轮理论误差分析

kerot · 发表于 2011-1-12 11:06

您需要登录才可以下载或查看，没有账号？注册

x

通过CAD数据导入——低速走丝电火花数控切割机进行加工———求加工理论误差分析

xflh · 发表于 2011-1-12 11:16

回复 kerot 的帖子

影响因素较多，斜齿轮要是用线割去割的话有些问题。主要是看你的精度高不高，精度不高且螺旋角小的话可以加工试试！最主要的一点是线割加工走不出螺旋线，，它走的只是单纯的斜直线。

kerot · 发表于 2011-1-12 15:54

回复 xflh 的帖子

非常感谢，我再去学习一下线切割。

我本农夫 · 发表于 2011-1-12 16:54

线切割加工斜齿轮?似乎不可能的吧?加工小锥度锥齿轮还差不多。线切割不可能走出螺旋线的!

bjfzwirecut · 发表于 2011-1-16 10:14

本帖最后由 bjfzwirecut 于 2011-1-16 10:16 编辑

线切割机床完全可以加工大交角直齿锥齿轮，要求不高的斜齿轮也可以加工。我这里已经实验验证过！楼主的齿轮齿形经过修型后应该可以试试。

机灵 · 发表于 2011-1-16 11:15

我们公司做塑胶齿轮模具，螺旋角小于10°，齿轮厚度小于5mm的都是用慢走丝加工，大于上述条件的才用电极放电加工。

freefreemen · 发表于 2011-1-16 13:28

z=10，α=20°，β=10°，Mn=2，χn=0

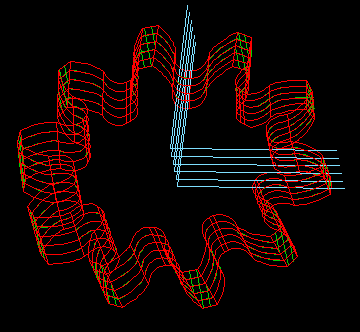

Geartrax生成齿形
一个螺旋扫描，一个用放样，分5个截面，两端面重合，上下对称，所以取2个截面分析

截面示意图

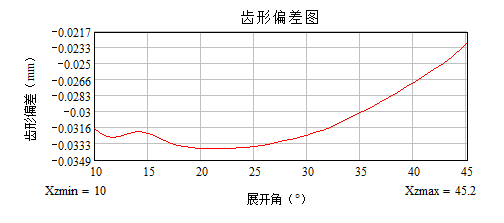

上面的一个

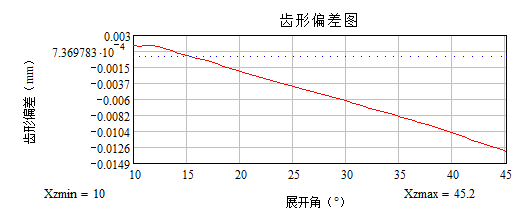

下面的一个

48824305 · 发表于 2011-1-16 20:27

加工理论误差与数控切割机床的精度有关.

kerot · 发表于 2011-1-20 10:07

回复 freefreemen 的帖子

请问您其中齿形偏差图是怎么得到的呢？

kerot · 发表于 2011-1-20 10:11

回复机灵的帖子

请问慢走丝加工不是运用电极放电，那是运用的什么原理切割的呢?
