菜鸟求助：内齿正变位后，分度圆齿厚是厚还是薄了？

wucy1015 · 发表于 2011-1-10 20:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

内齿正变位后，分度圆齿厚是厚还是薄了？

48824305 · 发表于 2011-1-10 20:44

薄了

niuershiye · 发表于 2011-1-11 17:35

=========================

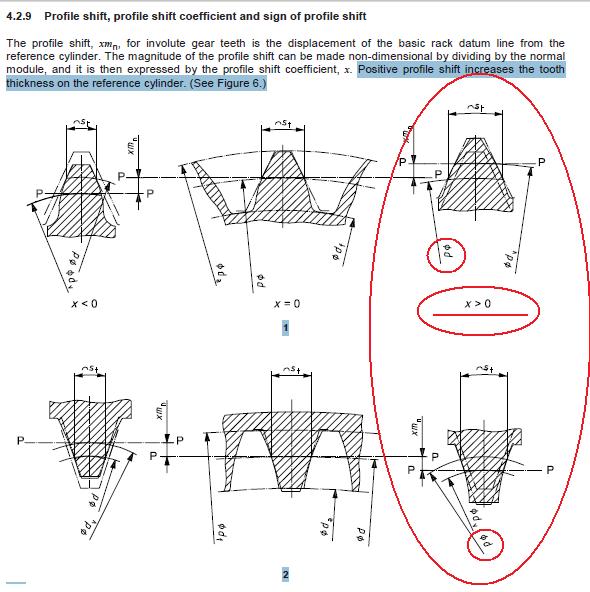

ISO21771 最新定义,恰巧是按站分度圆齿厚增加(或减少)分辨变为正负 --- 内外齿轮都一样.

hyfjy · 发表于 2011-1-14 19:22

变位以刀具中心与被加工齿轮中心距离的变化为依据，远了，就是正变位，近了，就是负变位，当内齿轮取正变位时，传统意义上的“齿”，在内齿轮中是齿槽，在分度圆上测量的弧齿槽宽是在变宽，从这个概念上说，只要是正变位，内外齿轮的齿厚都是变“大”的，故在测量内齿轮的公法线时，测量的是在跨若干个齿槽上进行的，注意公差也是正值。

yuchunjin · 发表于 2011-1-14 22:14

同意2楼的说法，今天刚好在《航空机械制造手册》上看到有关内齿变位后齿是变厚了还是变薄了的文章，内齿与外齿刚好相反。

zyp0379 · 发表于 2011-10-25 09:21

内齿负变位，公法线和齿厚怎么变
