用二次开发grip程序进行建模的第一步

hyfjy

UG软件中的二次开发系统可以使得一般的界面操作用软件可以接受的程序来代替，好处是一但调试成功后，可以大大提高建模的速度，把繁锁的重复界面操作用命令来执行，近期试着以螺旋锥齿轮建模中最繁的齿面建模进行试验，成功地把一对经过计算的螺旋锥齿轮副的四个齿形曲面用文件来表述。
好处明显，尤其在曲面建成时直接采用51X51点阵来生成51条沿齿形面的样条线及51条与齿形线相交的沿齿向的样条线，用51条主曲线并用51条交叉曲线做出的曲面精度相当高，用各条样条线与曲面检查距离时，发现最大的距离也只有0.002左右，故做出的螺旋锥齿轮副齿面较真实地反映了理论计算后应有的啮合区域。

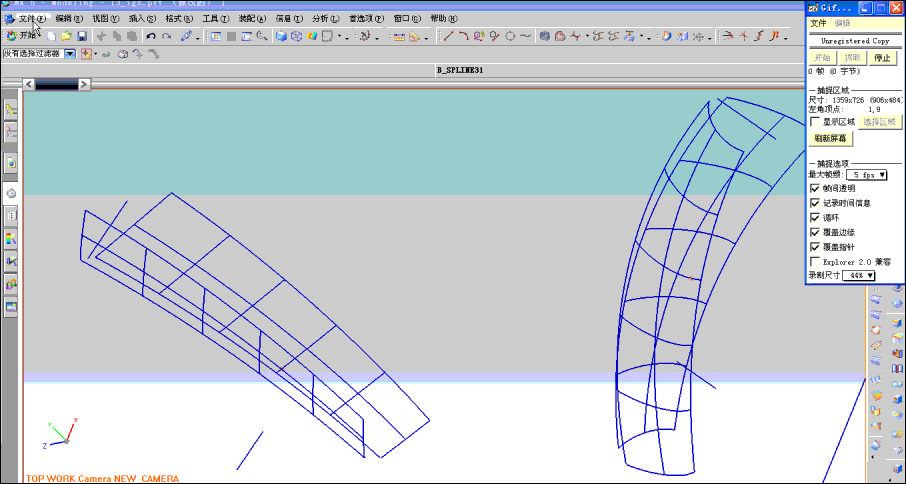

建模的过程如下：

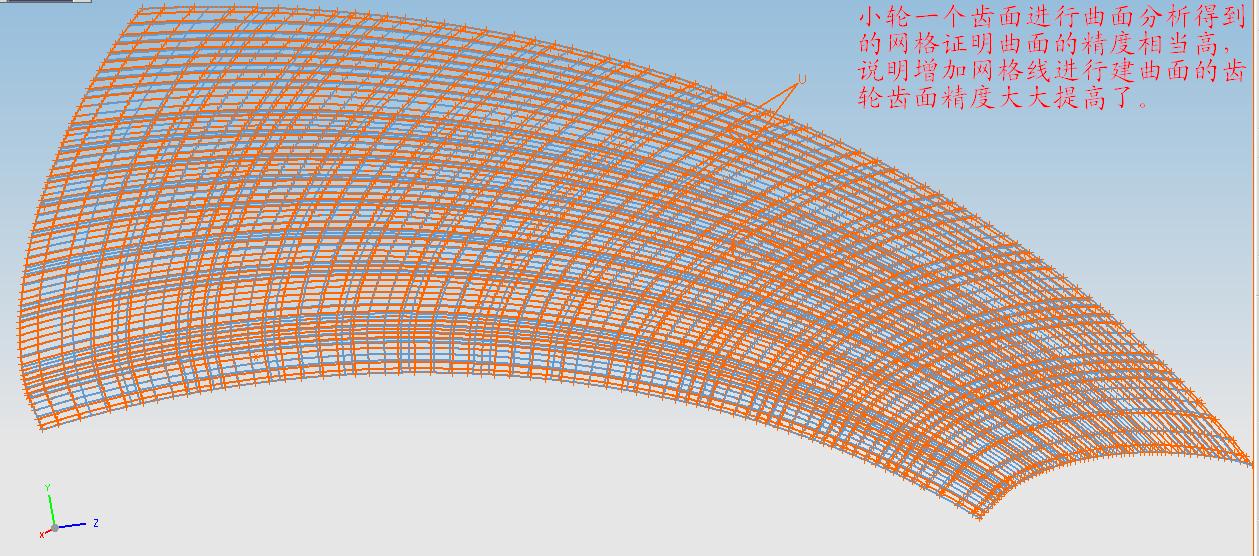

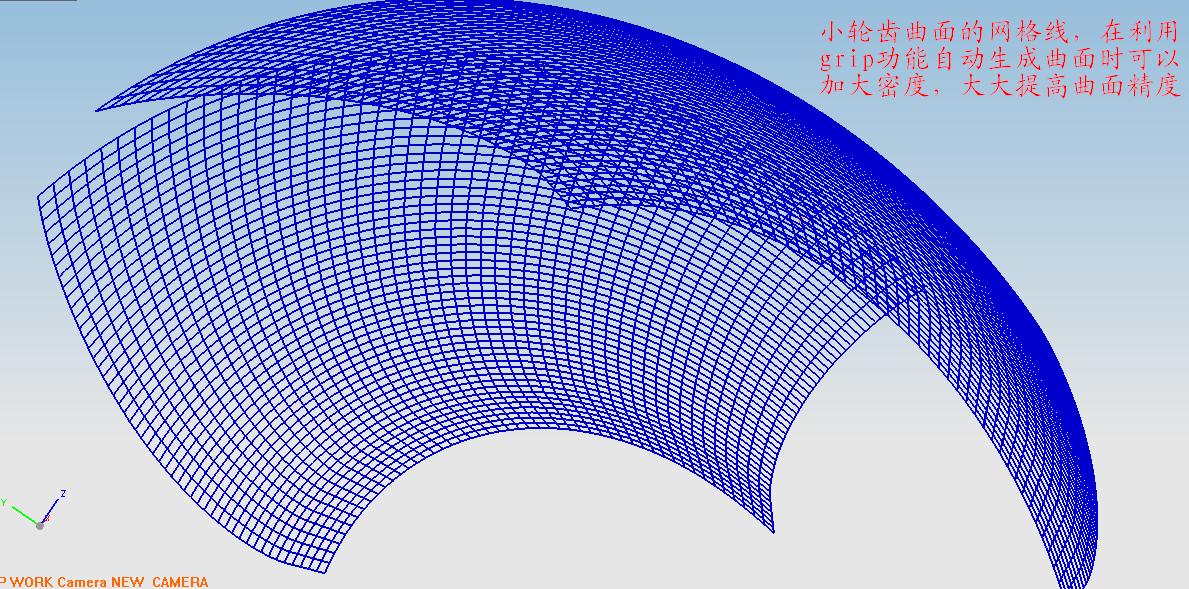

建模所用的小轮的齿面曲线集：

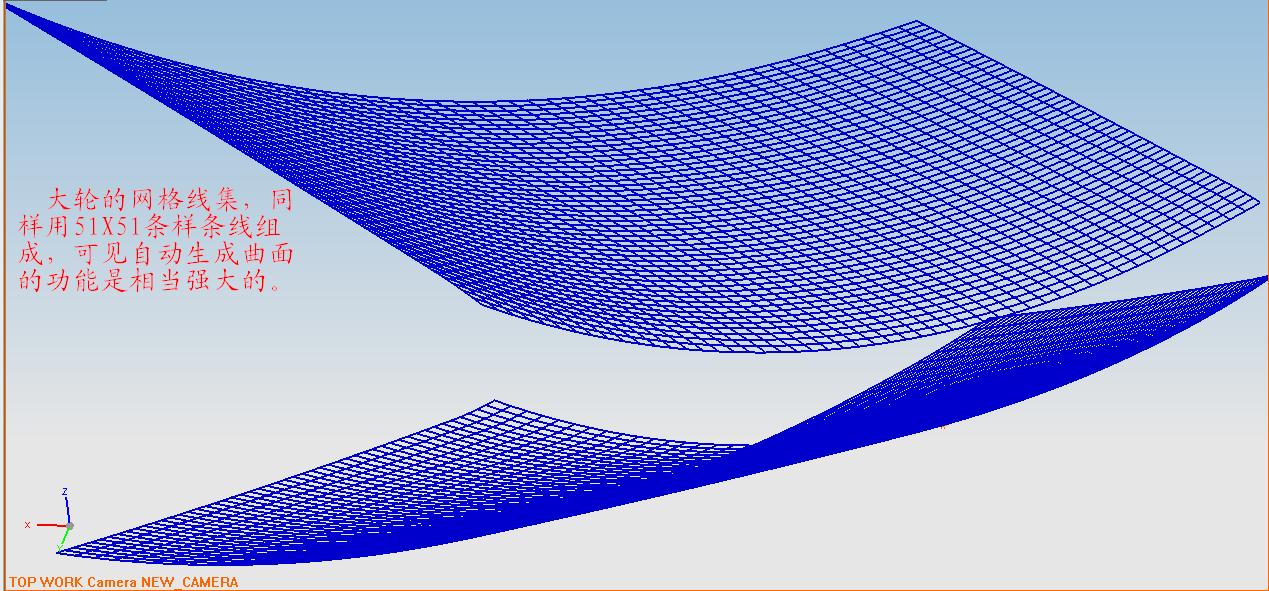

大轮的齿面曲线集：



进行面分析得到的示意图：

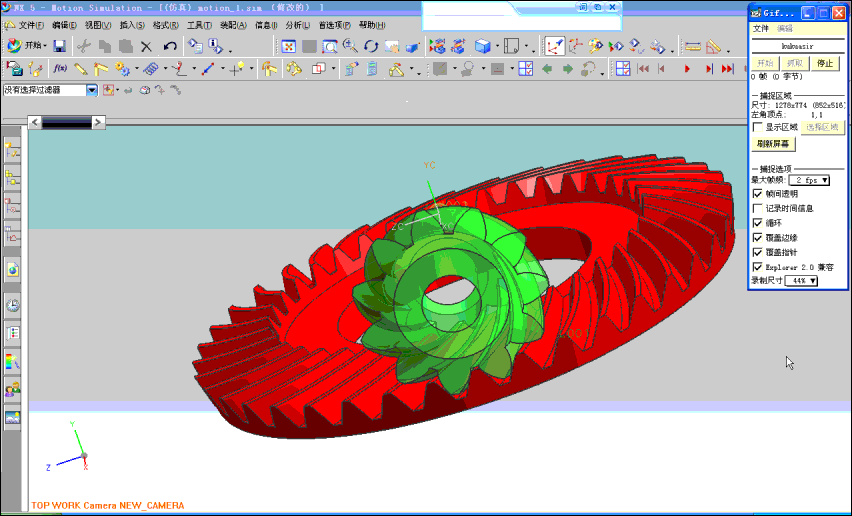

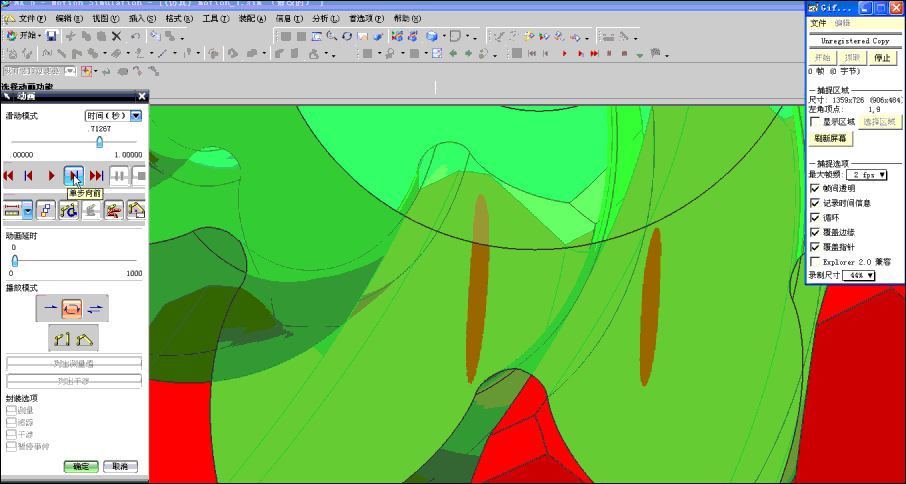

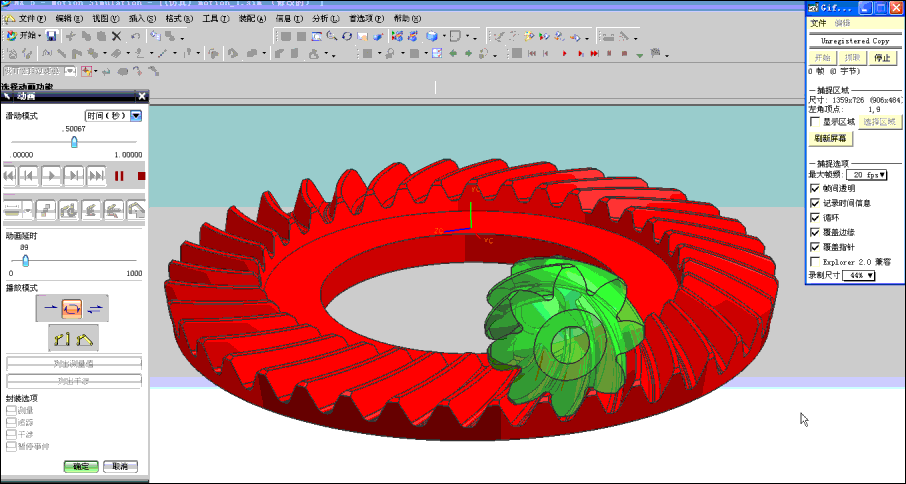

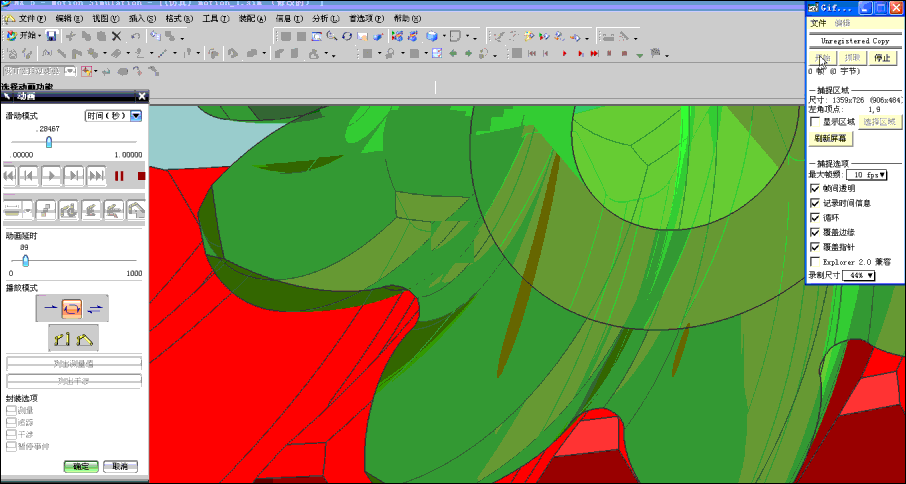

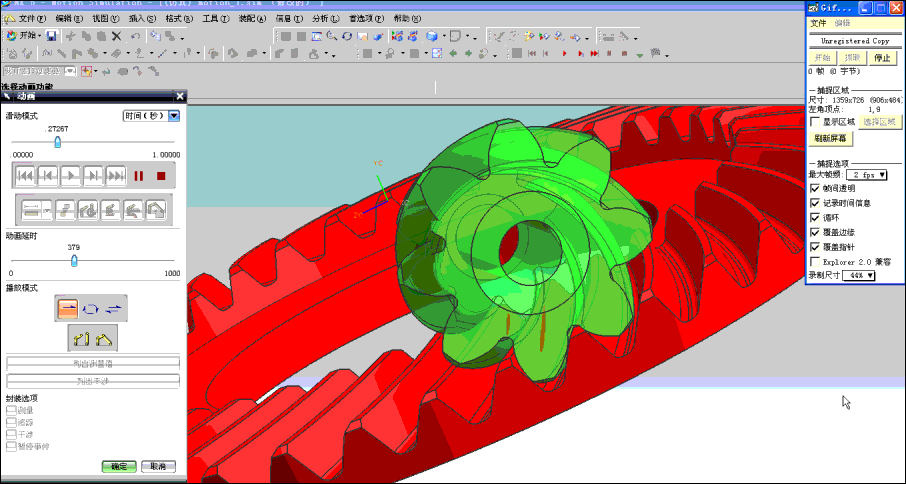

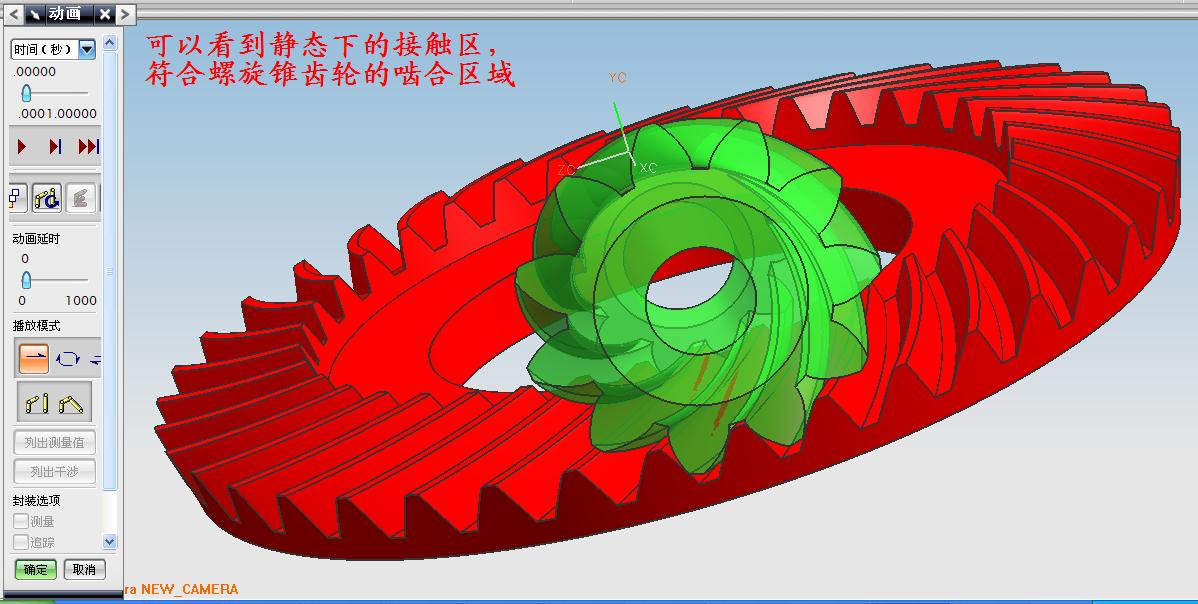

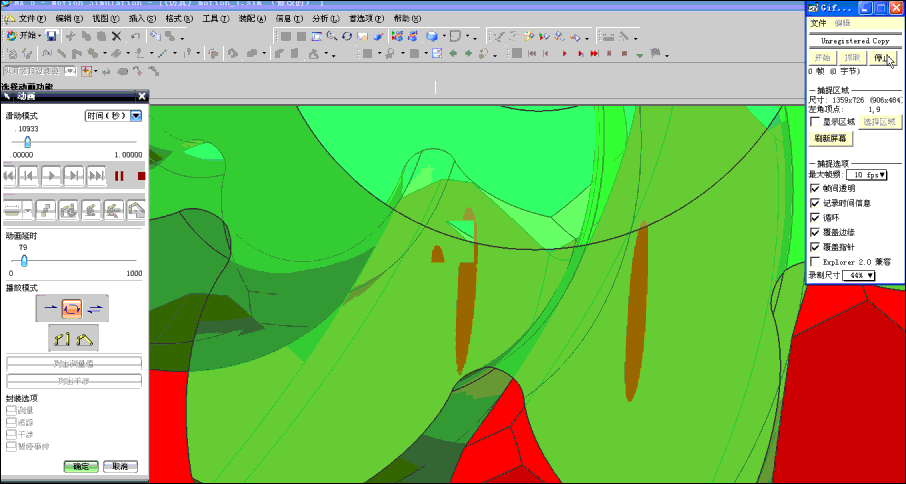

下面是造型后的锥齿轮副运动仿真图：











还有三个压缩文件，一是样条线集文件，是igs格式的，另外二个是示意图中所用的文件，解压后按示意图可以看到整个的建模过程。

3.rar (57.47 KB, 下载次数: 48)

2011-1-7 19:24 上传

点击文件名下载附件

Z1.rar (121.04 KB, 下载次数: 65)

2011-1-7 19:24 上传

点击文件名下载附件

Z2.rar (120.18 KB, 下载次数: 46)

2011-1-7 19:25 上传

点击文件名下载附件

有兴趣的朋友看过来。谢谢。

空穴来疯

楼主，请教，解压后.GRX文件用什么软件打开啊！

hyfjy

回复 空穴来疯 的帖子

点文件，点执行，点“grip调试”，再找到文件，点打开，点单步，点继续就成了。试试看？

48824305

UG的grip语言相当于AUTOCAD的LISP语言,但编程比LISP语言简单.
以前我搞飞机设计时,用过GRIP语言编飞机框图的程序,不知现在grip语言功能是否增强.

空穴来疯

回复 hyfjy 的帖子

楼主，你是指点你给的原文件还是下载后解压完的。GRX文件，我点了，没有执行，也没见到‘GRIP调试’，麻烦您再详细指教下，多谢了！

hyfjy

回复 空穴来疯 的帖子

在打开的线条文件（igs文件）的界面上（也就是首先要有一个现成的文件），点“文件”，点“执行”，点“grip调试”，再找到文件（解压后的文件），点打开，点“单步”，点“继续”就成了。再试试？谢谢关注。

空穴来疯

谢谢楼主指教！

hyfjy

我的第二步

第二步也走出去了，可以完成这对齿轮副的各一个齿槽实体建模了，同时可以有齿轮副截面的样条线文件可以直接打开，这样再向下走，面临的是根部倒不等半径圆弧的问题，在这里卡住了，grip中竟然没有这个命令，怎么办呢？

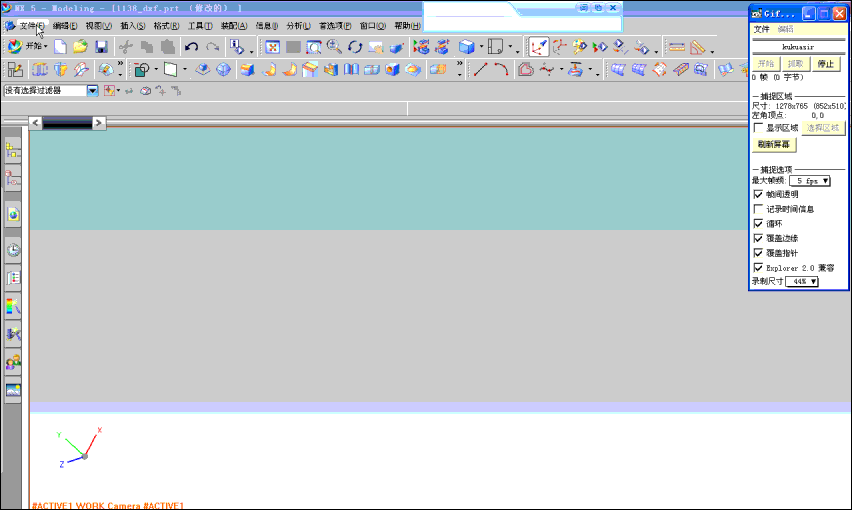

用grip文件建模的过程录像太大，分成了三个压缩文件，有兴趣的朋友下载后可以看一下

快速建模.part3.rar (1.14 MB, 下载次数: 40)

2011-1-13 20:19 上传

点击文件名下载附件

快速建模.part2.rar (1.91 MB, 下载次数: 48)

2011-1-13 20:18 上传

点击文件名下载附件

快速建模.part1.rar (1.91 MB, 下载次数: 49)

2011-1-13 20:29 上传

点击文件名下载附件

记录文件如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-01-13
模数:M=15       齿数: Z=        11            38
法向齿形角:          α=20度       齿宽中点螺旋角:β=40度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .36          -.36
切向变位系数:       Xt =           .135         -.135
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 533.4    刀盘号数: 21    刀尖圆弧 r= 3.75
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             165           570
节锥角            E=            16.144339     73.855661
节锥距            R=            296.700606672787
齿宽              b=           90
齿顶高           ha=            18.15         7.35
齿根高           hf=            10.1699999034405            20.9699999034405
全齿高            H=            28.3199999034405
顶圆直径          D=             199.868482798249            574.087453725154
顶锥角           Ea=            20.18713      75.81882
根锥角           Ef=            14.18118      69.81287
轮冠距           Ak=            279.95324591078             75.4398526565534
中点模数          Mm=            12.724979373755
中点法向模数        Mfm=           9.74789973806863
中点弧齿厚         Sfm=           20.3645271990427            10.2594030060035
中点分度圆弦齿厚sm=    20.3417006153933            10.2593825122954
中点分度圆弦齿高hm=    15.387037309198             5.81641549816863
大端分度圆螺旋角βs=    44.5258339667427
大端分度圆周节   Ps=  47.1238898038469
大端分度圆弧齿厚Sf=    31.100606231763             16.0232835720839
大端分度圆弦齿厚S大=    30.9309661717018            16.0231204084774
大端分度圆弦齿高h大=    19.5538913233055            7.38131132841444
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 3.45454545454545     齿宽系数F= .303336083499335
齿根角           Of=            1.96316       4.04279
齿顶角           Oa=            4.04279       1.96316
当量齿数Z当= 25.4744232273471  304.008819341232 冠轮齿数Z冠= 39.560080889705
中点端面重合度Et= 1.11431841472625  中点轴向重合度En= 1.88907447491034
中点总重合度: E总= 2.19324141424417
中点法面当量齿轮重合度Env=  1.75439979592041
小端面端面模数Ms=  10.44995874751 建议大端齿根倒圆: R= 4.5 小端齿根倒圆: r= 3.1
小端面分度圆弧齿厚Sx= 21.666670142965  11.1628434885287   计算时间:18:45:16


建模用的截面文件及grip文件也压缩了发上来。

1138.rar (6.08 KB, 下载次数: 34)

2011-1-13 20:32 上传

点击文件名下载附件

Z0.rar (245.96 KB, 下载次数: 32)

2011-1-13 20:33 上传

点击文件名下载附件

有兴趣的朋友解压后可以试用
如果有谁知道如何在grip中进行不等半径的倒圆弧操作，请帮助一下，谢谢了。

wangkjh

版主，可以发个源码给我看看吗？

wangkjh

wangkjh 发表于 2013-2-6 22:20


登录/注册后可看大图

版主，可以发个源码给我看看吗？

那可以发个类似的或者无关紧要的不关乎技术核心的源码吗？真心想学习。。
