一种新型的圆柱齿轮---弧齿圆柱齿轮

apsong · 发表于 2011-1-4 12:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

介绍一种新型的渐开线弧齿圆柱齿轮，其传动更平稳、承载能力强，使用寿命长。

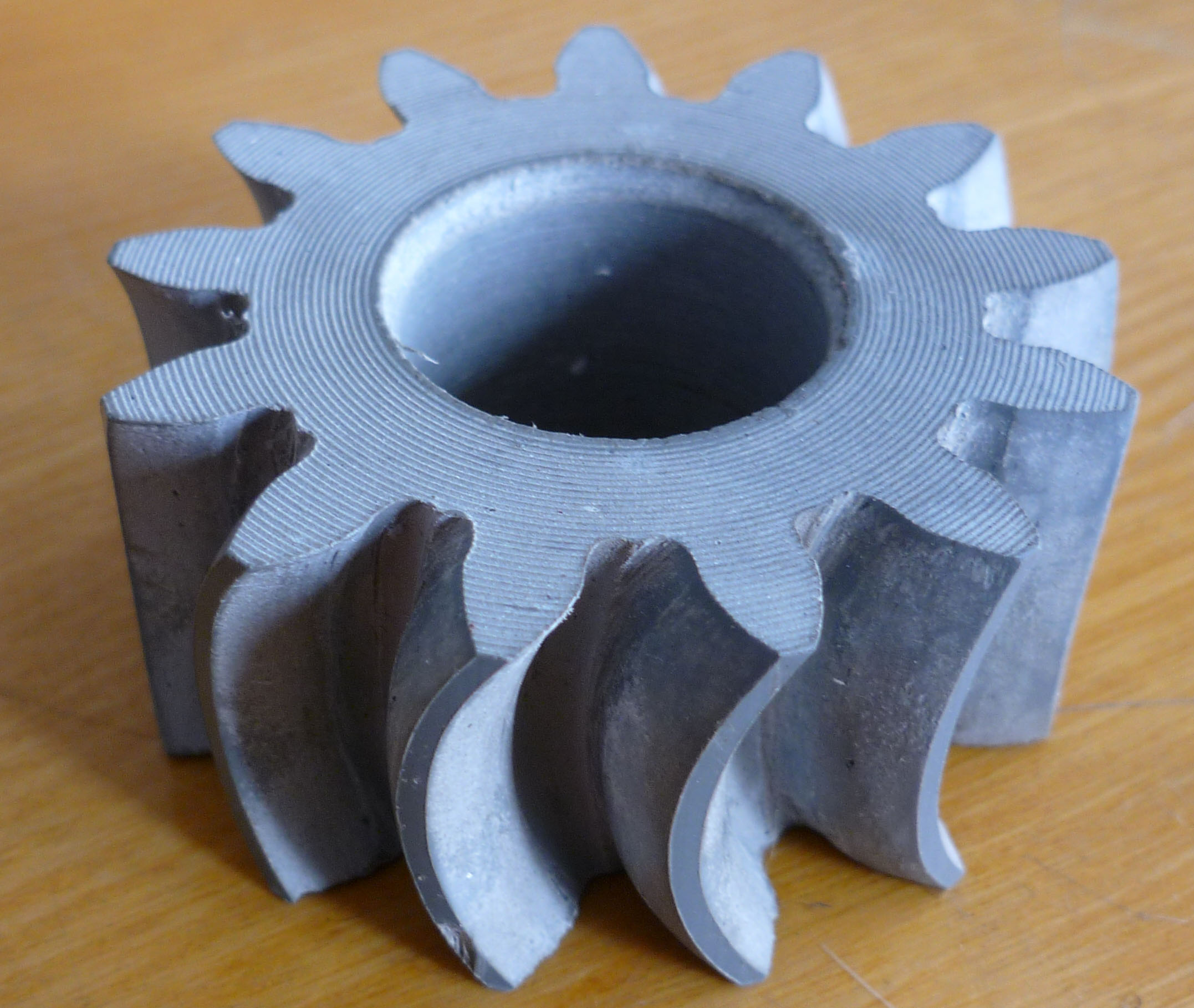

该图弧齿是通过专门研制的弧齿加工机床切削加工形成。

woodee · 发表于 2011-1-4 17:43

回复 apsong 的帖子

这个基本不是个理论问题，而是个加工效率问题从而成本问题。
凡见过格里森机床加工的，多会自然联想到这种齿轮。

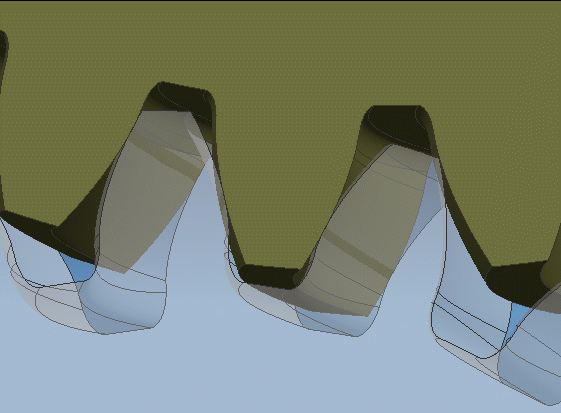

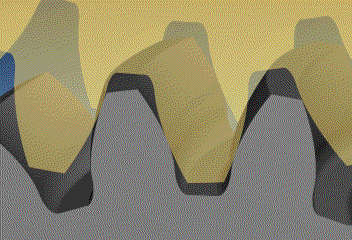

一年前我就做了模型，模拟了啮合。但问了问国内加工水平，感觉时机还不成熟。

jianfei · 发表于 2011-1-4 17:58

学习一下!谢谢奉献！

apsong · 发表于 2011-1-5 10:44

三维模型是可以轻易实施，但要实现周向等齿厚弧齿的高效加工还需要探索。

woodee · 发表于 2011-1-5 11:09

如能达到下面视频所示的效率，弧齿圆柱齿轮就能推广，甚至可在相当的领域大量取代圆柱直齿轮、斜齿轮和人字齿轮，因为强度高、无轴向力、鼓形齿形修形容易、磨削方便等。

如果无法播放，请点击此处在新窗口打开

apsong · 发表于 2011-1-5 11:34

目前我们已经可以实现周向等齿厚弧齿的高效铣削与磨削加工。期待交流与合作。

hyfjy · 发表于 2011-1-16 18:50

本帖最后由 hyfjy 于 2011-1-16 18:52 编辑

齿向弧线形圆柱齿轮，如果端截面的模数及变位系数相等，则法向模数就会一直在变，如果法向模数的参数相等，则各端截面的参数必然不等，且如果各端截面的齿形相同的话，恐怕从一端到另一端齿根圆直径则不相等了。
从大批量生产的角度说，正象零度弧齿锥齿轮只能取代直齿锥齿轮而不能取代普通的螺旋齿锥齿轮副一样，齿向弧线形圆柱齿轮只能取代普通的直齿圆柱齿轮，取代不了加工技术相当成熟的斜齿轮及人字形齿轮，现有的设计方法中已有尽可能多的方便办法提高齿轮的强度，是否这类齿轮的发展前途目前并不成熟？

manjia_tju · 发表于 2011-1-16 21:55

这种齿轮广泛的用于油泵中

woodee · 发表于 2011-1-17 09:42

回复 hyfjy 的帖子

替代直齿轮，是因为相同大小的情形下，弧齿圆柱齿轮强度要高许多。这样可以有利于小型化。
在一定程度上替代斜齿轮，是因为没有轴向力，不需要推力轴承，这可以大大降低成本。
在一定程度上替代人字齿，是因为加工方便。

apsong · 发表于 2011-1-17 10:51

回复 hyfjy 的帖子

弧齿替代直齿轮，是因为相同大小的情形下，弧齿圆柱齿轮强度要高一些；同时传动重合度高，传动更平稳。这样可以有利于小型化。
弧齿替代斜齿轮，是因为弧齿传动基本没有轴向力，不需要推力轴承，简化结构，这可以大大降低成本；同时弧齿圆柱齿轮强度比斜齿轮要高许多。
在一定程度上替代人字齿，是因为人字齿左右齿的对称度很难保证，难以保证左右齿同时啮合；弧齿面加工方便，可以保证齿面线接触，啮合状况要比人字齿好。
感谢讨论，相互交流。可以邮箱联系: apsong@sina.com 或 apsong@yuz.edu.cn
