如何用cad画椭圆齿轮

zhangaisheng · 发表于 2011-1-3 14:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zhangaisheng 于 2011-1-3 14:07 编辑

用autocad画椭圆齿轮谁知道有什么好办法.

wugu46 · 发表于 2011-2-23 18:20

同问。！！！！！

zhangaisheng · 发表于 2011-3-17 09:54

用AUTOCAD画非圆齿轮，第一，确定非圆齿轮参数。第二，用CAD画出非圆齿轮的节线。第三，画出非圆齿轮的齿顶线。第四，将节线分成成若干等分（每齿最少20等分），第五，作相同参数的齿条刀齿形，将齿条刀节线分成若干份（保持齿周节的等分数与齿轮周节等分数相等）。然后就是用齿条刀的节线以次于非圆齿轮节线等分点的法线相切，齿条刀齿廓包络线就是所画非圆齿轮。

旋转门 · 发表于 2011-3-22 12:13

期待高手赐教！！！！！！

zhangaisheng · 发表于 2011-11-21 11:35

补充。画椭圆齿轮时等分节园线数目，要按齿轮模数大小来确定。如模数1只要每周节8等分就行。太多则画起来太麻烦。

freefreemen · 发表于 2011-12-9 20:35

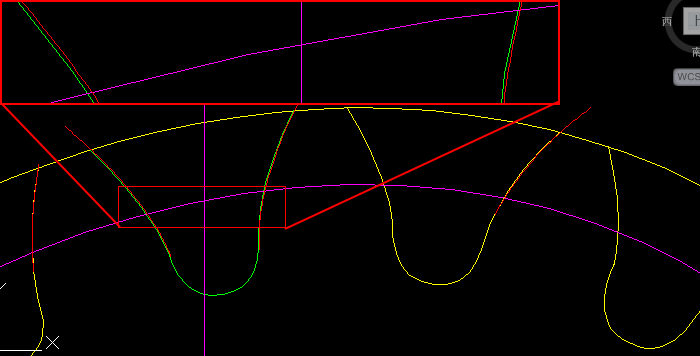

画了一下，跟48824305的相比，45°方向的齿略有偏移，研究了半天也找不到问题所在。

freefreemen · 发表于 2011-12-10 20:50

研究了半天，原来书上的公式要修正一下的。

000hnlxh · 发表于 2011-12-20 22:28

什么插件

贺贺贺 · 发表于 2012-1-10 22:17

咱们群里面的那个画齿轮的插件到底可不可信啊我花完了之后感觉怎么不可靠呢哪位高手可以来指教一下啊

贺贺贺 · 发表于 2012-1-10 22:18

谁还有没有更好的插件了啊要是有斜齿轮的更好了谢谢了啊
