齿形问题

齿轮小子 · 发表于 2011-1-1 12:12

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

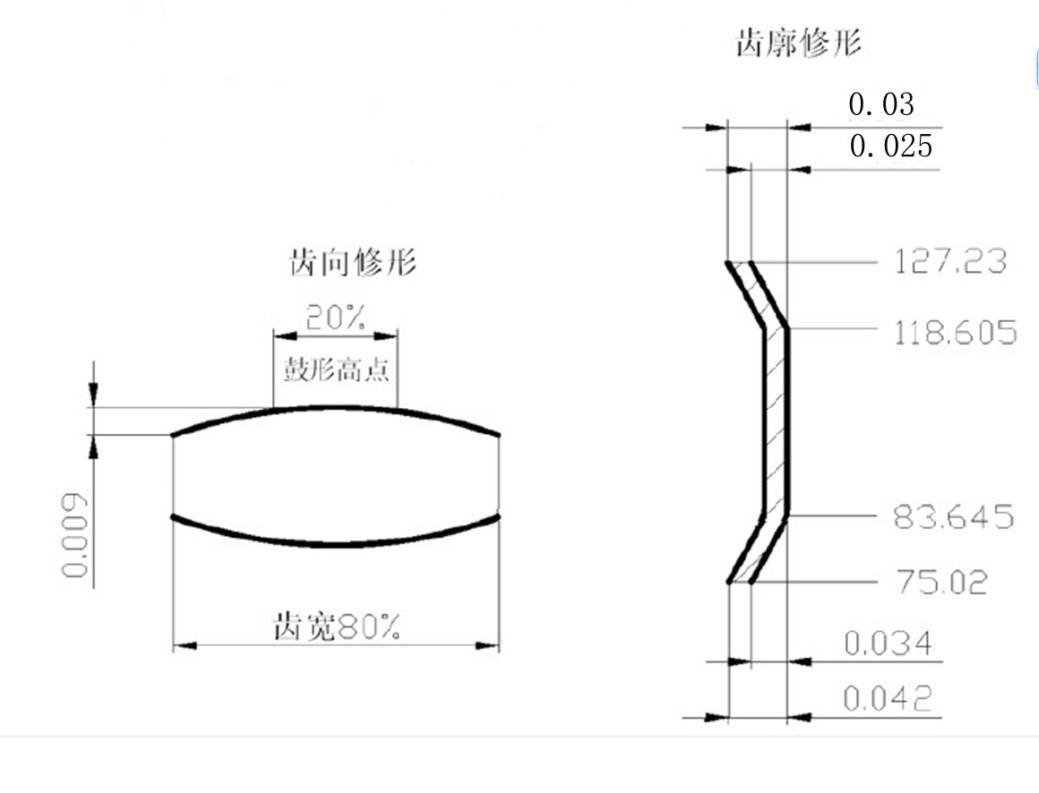

如图所示，图中的各个参数代表什么意思？能详细点描述么？20%那个又是什么意思啊？望高手指点~

齿轮小子 · 发表于 2011-1-1 13:55

回复 3264507 的帖子

谢谢你的回答！
“鼓形量0.09最高点在齿宽中间的20%的范围里” 意思是说鼓形量0.09最高点没有必要正好在20%的中点，只要在20%的范围内就可以，是这个意思么？

80%的意思是不是说在全齿宽的中间部分的80%需要鼓形修形？而齿向的上端和下端必须要修形？

0.03 和0.025代表什么意思啊？

这个图形上的公差用刮削有可能保证得了么?

另，有没有K形图相关的资料，自己想提高一下~

谢谢！

fawcgzmg · 发表于 2011-1-1 19:53

齿顶0.025和齿根0.034并不是齿形误差，而是对齿顶和齿根进行修形，这两个值是修行量

gwl75216 · 发表于 2011-1-2 11:50

用秦川YK7236很方便就解决了。

fawcgzmg · 发表于 2011-1-2 20:46

回复 fawcgzmg 的帖子

齿形的中间部分并没有修形

lishuya2009 · 发表于 2011-1-5 15:52

10楼的小软件试用了觉得很不错:D

hucl45 · 发表于 2011-1-5 21:00

齿向修形可以在剃齿机上完成，但齿形修形只有在磨齿机上进行。
如图所示的齿向修形也可以叫齿向鼓形齿，应该是在整个齿宽长度的中间20%做成鼓形，鼓形最高点在齿宽中央。
齿形修形图，即K形图，是典型的齿顶修缘和齿根挖根。中间一段直线是标准渐开线，即压力角为20°，齿顶和齿根为两条不同的修缘渐开线，它们的齿形角不是标准值（不是20°），至于0.03,0.025则是修缘渐开线的公差带。其他意见同2楼。

hucl45 · 发表于 2011-1-5 21:01

齿宽80%应为100%

jiahaibin010 · 发表于 2011-1-5 21:09

学习了，三人行，必有我师

齿轮小子 · 发表于 2011-1-5 21:59

回复 hucl45 的帖子

谢谢你的精彩回答，但是有一个疑问，从图上看，好像80%的齿宽范围都是鼓形哦~
