求齿轮公法线算法公式中的 Zinvα怎么算

蒲刚 · 发表于 2007-8-20 08:39

您需要登录才可以下载或查看，没有账号？注册

x

请教大家，测绘直齿圆柱齿轮公法线长度公式中的 z invα怎么算啊，我现在算的齿轮是z=50 m=1.25 da=65 df=59.375 d=62.5,想请大家教我算这个齿轮的公法线长度，跨齿数为6齿，谢谢！

chen_yh · 发表于 2007-8-20 09:53

Z就是50，invα=tanα-α=tan(20)-(20/180*3.1416)=0.0149，invα是渐开线函数，齿轮计算中经常要用到的，要牢记!

yangbing · 发表于 2007-8-27 21:05

我有一个齿轮计算的程序包括公法线的计算、渐开线起始圆直径的计算、分度圆弧齿厚等一些齿轮基本参数的计算，可不知道怎么上传。

chen_yh · 发表于 2007-8-27 21:12

原帖由 yangbing 于 2007-8-27 21:05 发表

 登录/注册后可看大图

我有一个齿轮计算的程序包括公法线的计算、渐开线起始圆直径的计算、分度圆弧齿厚等一些齿轮基本参数的计算，可不知道怎么上传。

先将文件压缩成RAR格式文件，在发帖栏下面有一个上传附件的操作区，点击浏览，找到要上传的RAR文件，点“打开”按钮，再点“发新话题”即可。

wanglijuan · 发表于 2008-3-13 16:08

你的东西传上来看下啊

freefreemen · 发表于 2008-3-16 16:34

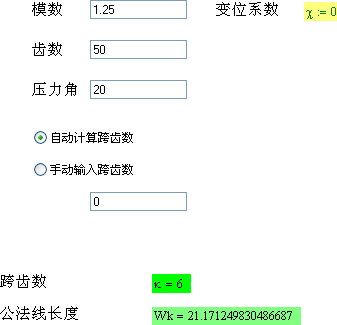

试试:) :) :)

yzvm · 发表于 2010-7-16 09:23

回复 freefreemen 的帖子

软件能传上来下吗谢谢了

jxm_tb · 发表于 2010-7-31 23:19

请问2楼的，在工a=20度时 inva=0.0149 那invat呢？有计算公式吗？

lygylj · 发表于 2012-11-22 13:58

yangbing 发表于 2007-8-27 21:05

登录/注册后可看大图

我有一个齿轮计算的程序包括公法线的计算、渐开线起始圆直径的计算、分度圆弧齿厚等一些齿轮基本参数的计算 ...

把你那个软件发我邮箱好吗？hzsblg@126.com 在此拜谢

gyrfalcon · 发表于 2012-12-11 16:36

直齿的invat=inva
