齿轮泵齿轮设计求教

race_002 · 发表于 2010-12-22 10:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 race_002 于 2010-12-22 13:28 编辑

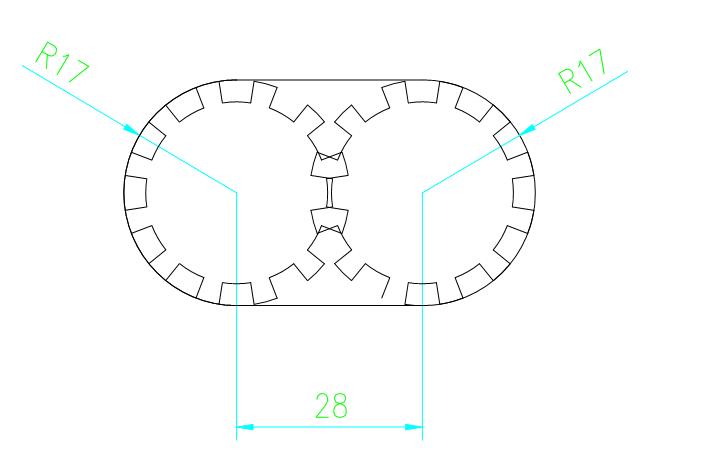

请教这个齿轮泵应用什么样的齿轮：模数，齿数，变位系数？下图是齿轮泵内腔尺寸

另请教，模数，齿数定了后，再计算出变位系数，比如x=0.5。请问这个变位系数是不是只能去0.5啊？还是可以调的？

race_002 · 发表于 2010-12-22 10:38

如果我定模数m=3，齿数=9。计算出来的变位系数就为x=0.186。这个行不行啊？

race_002 · 发表于 2010-12-22 10:40

定了模数，齿数。变位系数是不是也定了，不能任意改动吗？

sbeaosb · 发表于 2010-12-22 11:55

大哥这是齿轮吗?

race_002 · 发表于 2010-12-22 13:26

里面的只是个示意图，内腔尺寸是对的

hyfjy · 发表于 2010-12-22 18:54

齿轮泵的设计要注意的是齿形的齿高系数与一般的齿轮不是太一样，中等模数做出的齿形齿顶弧齿厚较小或者很小，顶隙系数也要进行适当调整，才能保证齿轮在啮合时泄漏较小，否则做出的齿轮泵压力和流量都达不到设计要求。
在设计计算时，当中心距定下后，总变位系数就定下了，齿数相同时应取变位系数也相同，当然不是说这是唯一的办法。

race_002 · 发表于 2010-12-23 08:37

回复 hyfjy 的帖子

谢谢，那齿顶系数怎么取啊

cdj_81 · 发表于 2022-10-6 16:09

齿顶系数，根据齿顶厚取
