零度螺旋锥齿轮副的设计与建模

hyfjy

      零度螺旋锥齿轮副是格里森制圆弧齿螺旋锥齿轮的一个部分，由于加工近似于螺旋锥齿轮，机床也要用螺旋锥齿轮切齿机，而在使用时近似于直齿锥齿轮，所以总的来说性价比不是太高，影响了这类锥齿轮的设计和使用。

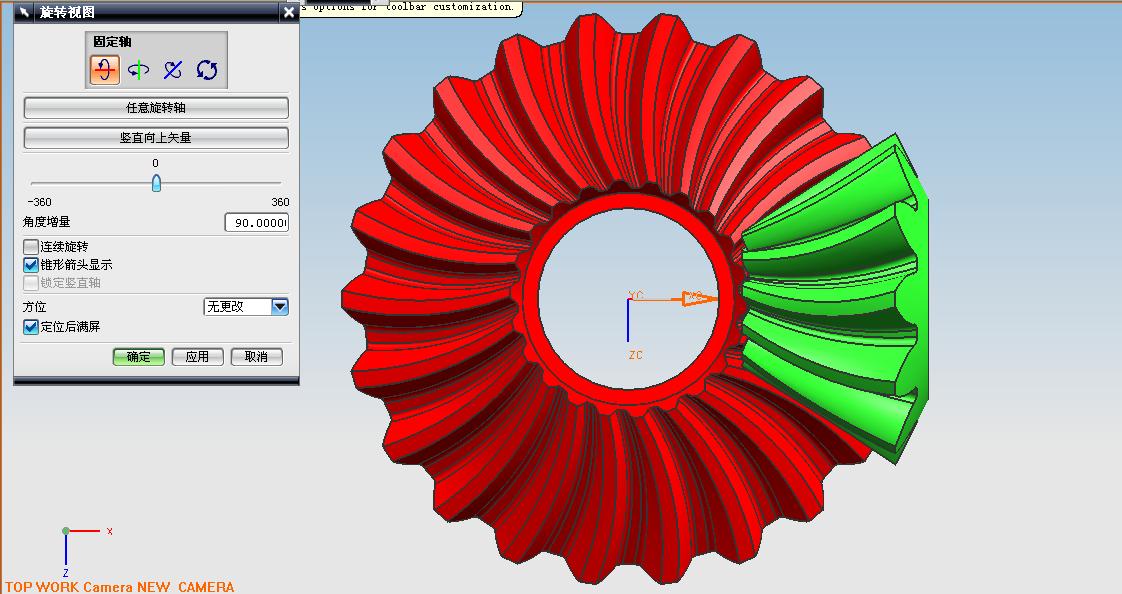

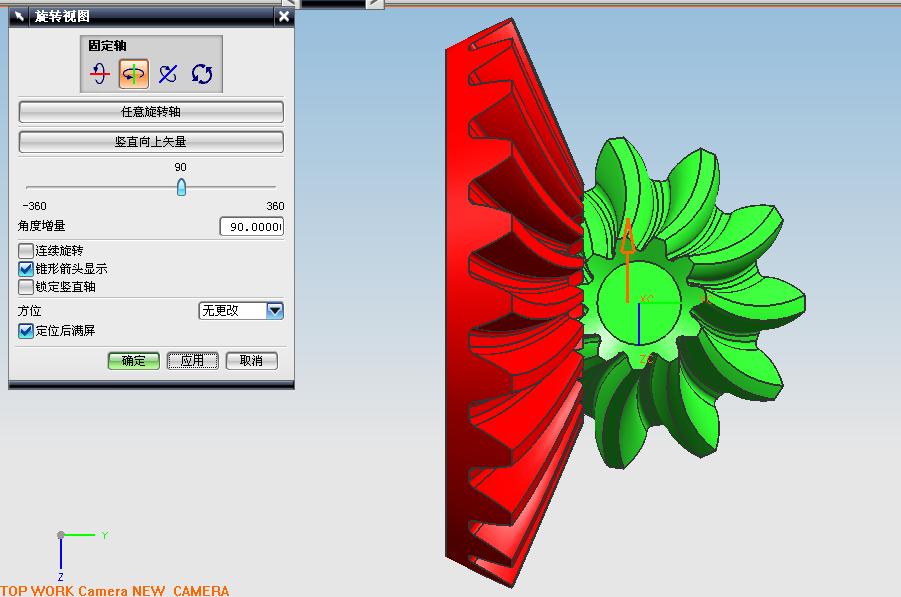

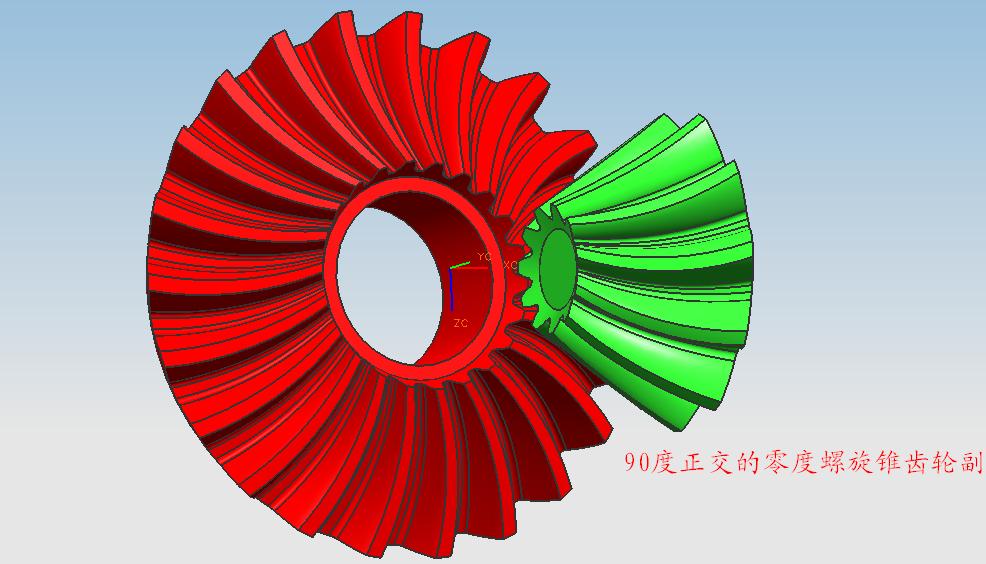

      近期有位朋友提供了一套照片，并给出大轮的外径，根据齿数及大轮外径，试算了一对零度螺旋锥齿轮，并进行三维建模。
      计算的记录如下：


    弧齿锥齿轮副设计表   软件作者：费家怡
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数  计算日期:2010-12-17
模数:M=1.4      齿数:Z=         11            22
法向齿形角:        α=23度         齿宽中点螺旋角:β=0度
螺旋线旋向:                      小轮左旋          大轮右旋
径向变位系数        X=             .29          -.29
切向变位系数        Xt=            .085         -.085
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角           系统默认两轴夹角为90度
刀具直径Do= 38.1    刀盘号数: 1.5    刀尖圆弧 r= .35
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             15.4          30.8
节锥角            E=            26.565051     63.434949
节锥距            R=            17.2177234267484
齿宽              b=           10
齿顶高           ha=            1.596         .784
齿根高           hf=            1.04719999098778            1.85919999098778
全齿高            H=            2.64319999098778
顶圆直径          D=             18.2550115936717            31.5012309177439
顶锥角           Ea=            32.72807      66.91545
根锥角           Ef=            23.08455      57.27193
轮冠距           Ak=            14.6862471015821            6.99876908225609
中点模数          Mm=            .993442185909129
中点法向模数        Mfm=           .993442185909129
中点弧齿厚         Sfm=           1.88951881209304            1.23147186092526
中点分度圆弦齿厚sm=    1.8819866123136             1.2313415377462
中点分度圆弦齿高hm=    1.12914659794473            .487652560068415
大端分度圆螺旋角βs=    12.9650797652377
大端分度圆周节   Ps=  4.39822971502571
大端分度圆弧齿厚Sf=    2.67180503718273            1.72642467784297
大端分度圆弦齿厚S大=    2.66109505667608            1.72624387445137
大端分度圆弦齿高h大=    1.69944324778218            .794818743356198
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 2      齿宽系数F= .580796877272672
齿根角           Of=            3.4805        6.16302
齿顶角           Oa=            6.16302       3.4805
当量齿数Z当= 12.2983738762488  49.1934955049952 冠轮齿数Z冠= 24.5967477524977
中点端面重合度Et= 1.12153606891917  中点轴向重合度En= 0
中点总重合度: E总= 1.12153606891917
中点法面当量齿轮重合度Env=  1.12153606891917
小端面端面模数Ms=  .586884371818259 建议大端齿根倒圆: R= .4 小端齿根倒圆: r= .2
小端面分度圆弧齿厚Sx= 1.12002901490561  .723722616105295   计算时间:16:45:02








还有一个啮合的运动仿真图：

hyfjy

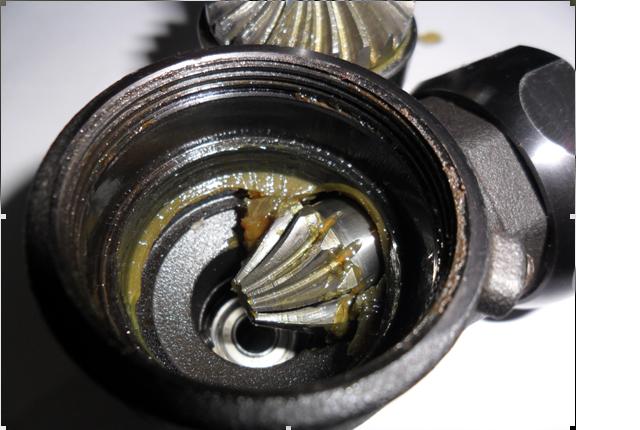

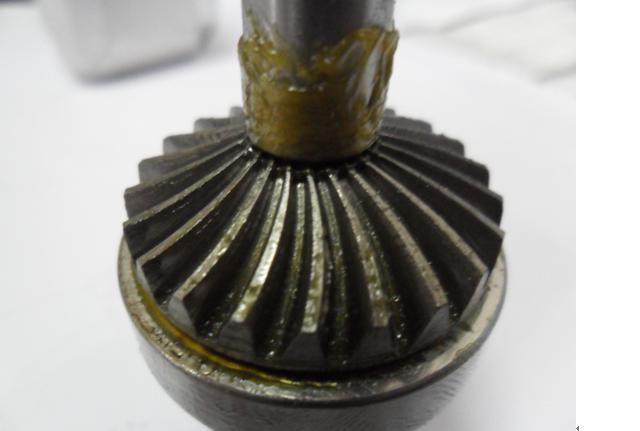

照片

zqtaibang

什么软件画的呀，看不清楚.

hyfjy

回复 zqtaibang 的帖子

谢谢关注，我一直用UG的，也用PROE输入样条线。取各软件之长，避各软件之短。

249804313

谢谢费老的热心     前段时间一直在忙这个事情
一有结果马上回来汇报

hyfjy

今天在论坛上溜览，无意中看到一篇文章正提到本篇做的这对齿轮事，巧不？请看：https://www.gearbbs.com/forum.ph ... &extra=page%3D3

LIUXIAOPOCCTV

学习了  谢谢  LZ

249804313

回复 hyfjy 的帖子

呵呵  费老  那个帖子就是我发的

weiwei123

怎么只有图片啊

05020705

不错，长见识了哈！！
