看图说话

cqdxlt

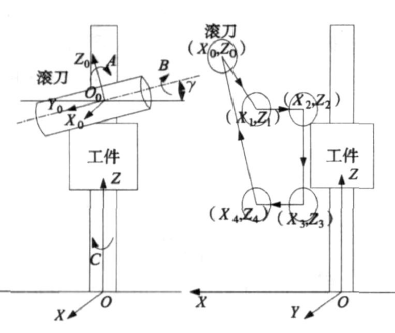

描述：一种滚齿加工方式，即滚刀从点X0,Z0运动开始，循环一周到X0,Z0结束的整个过程
请各位大虾帮忙解决以下问题：（越详细越好，当时就占用了各位大虾的时间了）
1、整个切削过程中（循环一周）滚刀切削速度是不变的吗?
2、从X0Z0到X1Z1过程中,，进给速度一般是怎么确定的？X1Z1到X2Z2呢？X3Z3到X4Z4呢？X4Z4到X0Z0呢？

3、X1Z1到X2Z2这段长度一般是怎么确定的？就是保证滚刀顶刃圆周不碰到工件毛坯就行了吗？
4、正在想....

cqdxlt

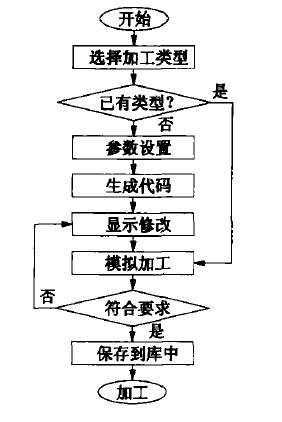

下面那幅图没用，别受影响了 ，谢谢

cqdxlt

看来是没人会了？齿轮网上就没人才了 还是我说的问题太滑稽？

lalawo

呵呵，数控滚齿机，输入的参数会很多。
1.可以变速.
2.1000mm/min
3.其实很简单，首先机床要输入滚刀参数包括滚刀外圆d。工件要输入模数，齿数，外圆直径。工装高度。进刀深度h

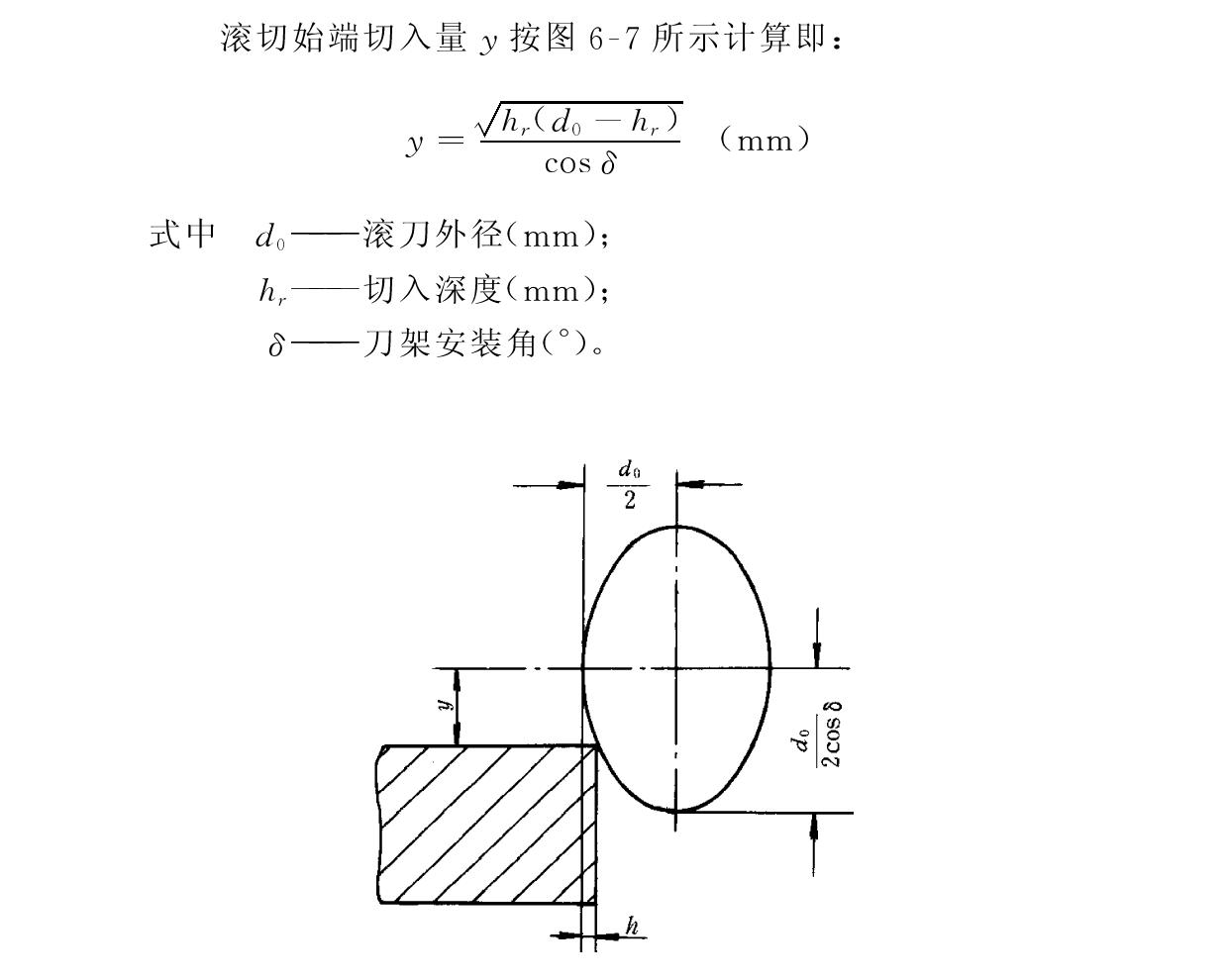

x2好计算。看看我发给你图片。我想..........

呵呵知道啦滚切始端切入量+齿宽+工装高度  z2也就知道啦
