求助费老师和各位高手关于行星齿轮旋转角

wuweiviva · 发表于 2010-12-12 10:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wuweiviva 于 2010-12-12 10:18 编辑

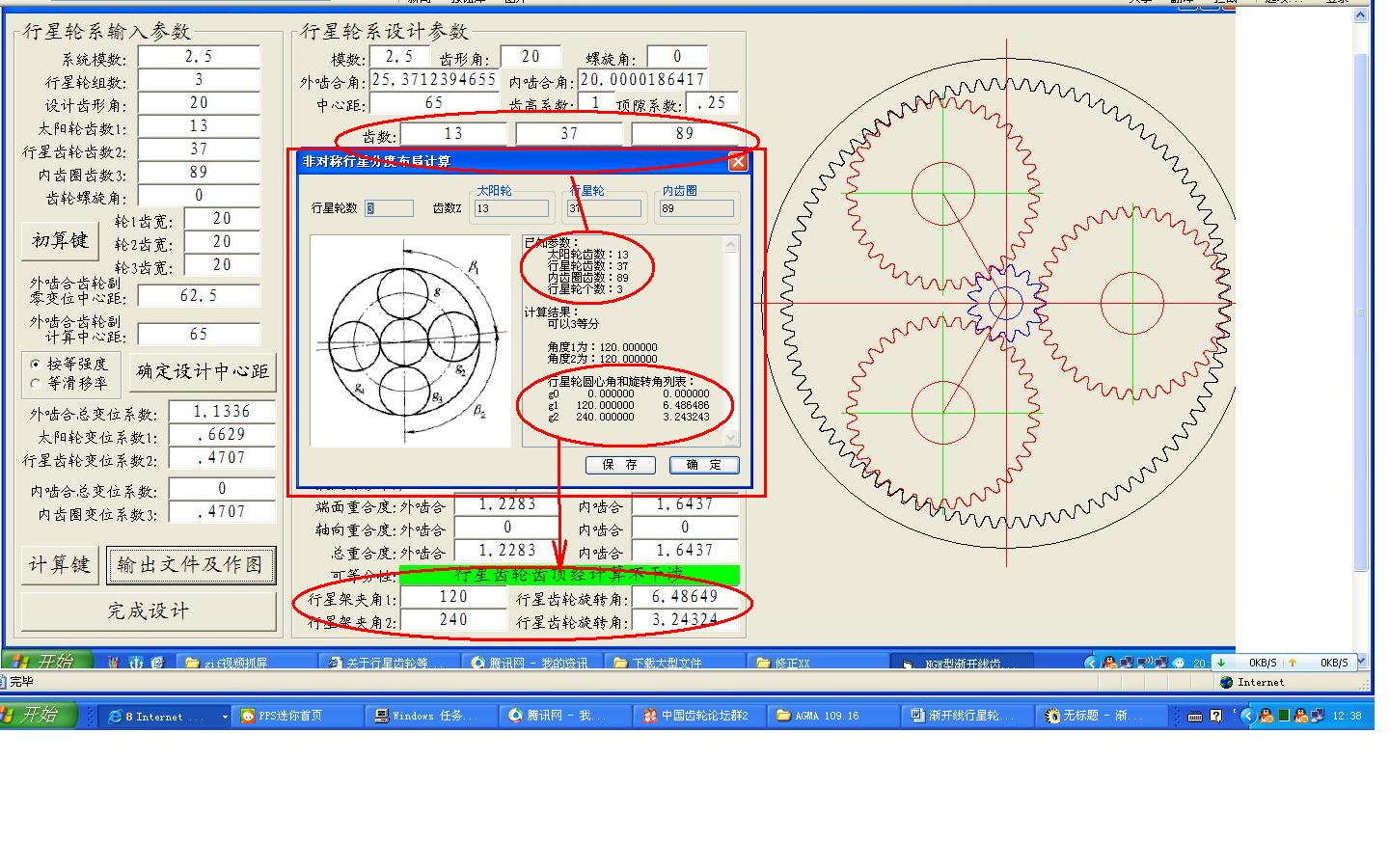

如图红色框选的行星齿轮旋转角是如何计算的
麻烦费老师和各位高手帮我解答下
最好提供参考书籍或资料谢谢了

mrmrw · 发表于 2010-12-12 12:20

这是什么软件计算的？

niuershiye · 发表于 2010-12-12 12:38

本帖最后由 niuershiye 于 2010-12-12 12:39 编辑

位置角度是重要的，行星轮转角在绘图时有用，生产装配中用途的不大。

wuweiviva · 发表于 2010-12-12 16:10

谢谢牛爷，我就是在绘图的时候使用呵呵，就是不知道怎么计算，牛爷指导下我们这些小辈咯

yanta82 · 发表于 2010-12-15 21:49

niuershiye 发表于 2010-12-12 12:38

登录/注册后可看大图

位置角度是重要的，行星轮转角在绘图时有用，生产装配中用途的不大。

在NW双联齿轮(一体的)装配中,有时配的齿不能几个行星轮同时装配,须要逐行星轮一个个装配,这时需要计算行星架的转角及行星轮的转角的关系,用于指导生产装配(当然装配只转动行星架,行星轮只跟着转),这样也可以看成行星轮转角在装配中的用途.

niuershiye · 发表于 2010-12-16 07:38

看看这个帖子 , 33 楼：
https://www.gearbbs.com/forum.php?mod=viewthread&tid=12296&extra=%26page%3D1&page=3
----------------------------------
实际上，做过行星装配绘图的都需要计算：位置角度BETA （均布于、非均布），行星轮自转角度。
行星轮自转角可以按照（ZA/ZC +1）*BETA 或者按（—ZB/ZC +1) *BETA

wuweiviva · 发表于 2010-12-16 17:11

谢谢牛爷让人茅塞顿开啊呵呵

asd_asd · 发表于 2011-3-6 10:34

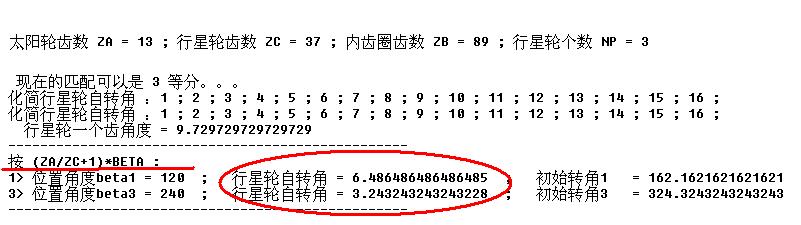

按照6楼的计算公式计算还是不对，（ZA/ZC +1）*BETA =162.162.162
行星轮自转角度=6.486486486怎么计算的

niuershiye · 发表于 2011-3-6 12:51

asd_asd 发表于 2011-3-6 10:34

登录/注册后可看大图

按照6楼的计算公式计算还是不对，（ZA/ZC +1）*BETA =162.162.162
行星轮自转角度=6.486486486怎么计算的

你仔细看看，你转转162.162162。。。。。也是可以的，得到的那个6.486486。。。是小于一个齿距角9.729729。。。

上面的计算循环，就是每次减去一个齿距角9.729729。。。的过程。

ulg35747 · 发表于 2011-11-13 08:51

现在的能人真不少
