用UG软件做直齿锥齿轮电极

hyfjy · 发表于 2010-12-9 19:24

您需要登录才可以下载或查看，没有账号？注册

x

UG是一款强大的三维软件，除建模外还可以直接做电极，请看下图：

这是一个十齿的直齿锥齿轮的电极图：

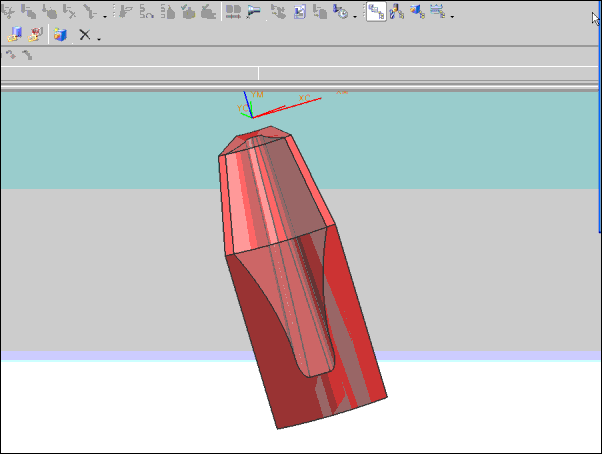

把电极的一个齿槽进行加工切削，动画图：


是不是很有趣？

bjfzwirecut · 发表于 2010-12-9 20:37

的确很不错。

sbeaosb · 发表于 2010-12-9 21:33

高手，高手

bjfzwirecut · 发表于 2010-12-10 19:47

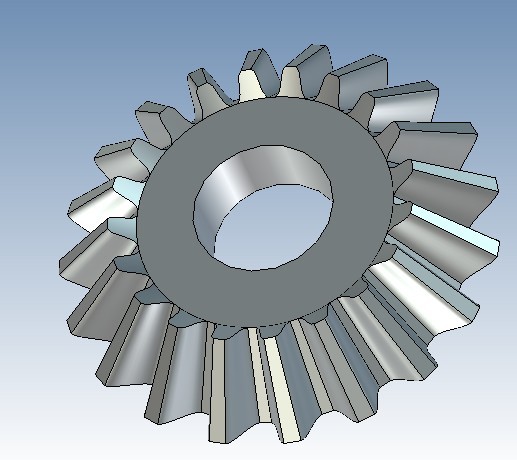

不知道楼主用过CAXA的实体设计没？CAXA实体设计获得的锥齿轮三维数据能否用于加工用？

hyfjy · 发表于 2010-12-10 20:59

回复 bjfzwirecut 的帖子

恐怕不行，看上去齿形中间瘦了，无法啮合，得不到正常的啮合区域。

靳敬陶 · 发表于 2011-1-12 11:22

不错，谢谢

lshlj666 · 发表于 2011-1-16 19:33

只要是三维模型，都可以用于CNC加工，CAXA建出的三维模型可以导入UG ，或是MASTERCAM
等去加工

hyfjy · 发表于 2011-1-17 21:46

回复 lshlj666 的帖子

我主要提出的是用UG建模同时用UG直接输出数据文件到精雕机中，不少类型的精雕机是直接用UG作为运行平台的，只要有模型，当然几乎所有的软件类型都是可以转化的。

靳敬陶 · 发表于 2011-1-19 15:58

有没有具体的操作流程？请高手指点

小香飘飘 · 发表于 2011-1-24 12:54

高手！！真多啊？？
