本帖最后由 hyfjy 于 2010-12-7 19:47 编辑
有朋友要做85度轴交角的螺旋锥齿轮副，试着把软件升了个级，今天又对轴交角大于90度的圆弧齿螺旋锥齿轮副做了个模型，基本参数为：模数为5，基本压力角为20度，齿数比为17比38，齿中部螺旋角为35度，小轮为左旋，齿顶高系数为0.85，顶隙系数为0.188，两轴夹角为110度。

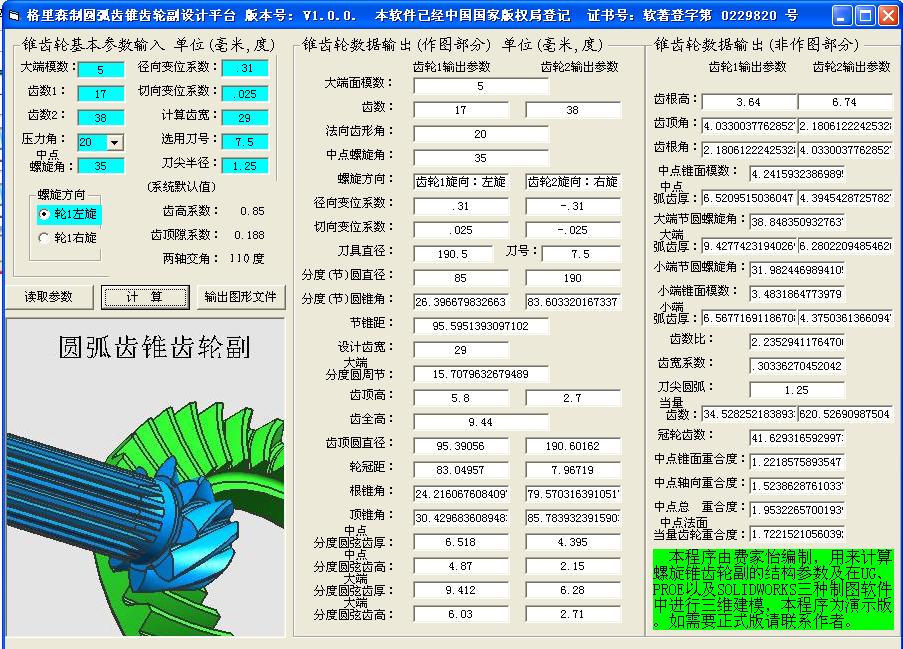

计算界面如下：
计算的输出文件如下：
弧齿锥齿轮副设计表
软件作者：hyfjy
本软件已经中国国家版权局登记
证书号：软著登字第 0229820 号
第一部分
输入参数
计算日期:2010-12-07 模数:M=5
齿数:Z=17 38 法向齿形角:α=20度
齿宽中点螺旋角:β=35度 螺旋线旋向:小轮左旋 大轮右旋 径向变位系数 X= .31 -.31 切向变位系数 Xt= .025 -.025 齿高系数: Ha'= .85 (系统默认值) 顶隙系数: C' = .188 (系统默认值) 轴交角 设计两轴夹角为 110 度 刀具直径Do= 190.5 刀盘号数: 7.5 刀尖圆弧 r= 1.25
第二部分
计算参数输出表(作图部分)
节圆直径 d= 85 190 节锥角 E= 26.39668 83.60332 节锥距 R= 95.5951393097102 齿宽 b= 29 齿顶高 ha= 5.8 2.7 齿根高 hf= 3.63999996781349 6.73999996781349 全齿高 H= 9.43999996781349 顶圆直径 D= 95.390555282912 190.601621264637 顶锥角 Ea= 30.42968 85.78393 根锥角 Ef= 24.21607 79.57032 轮冠距 Ak= 83.0495704404745 7.96719225736868 中点模数 Mm= 4.24159323869895 中点法向模数 Mfm= 3.47450977252261 中点弧齿厚 Sfm= 6.5209515036047 4.39454287257827 中点分度圆弦齿厚sm= 6.51774046596993 4.39453982972121 中点分度圆弦齿高hm= 4.86627995142367 2.15011918772145 大端分度圆螺旋角βs=38.8483509327637 大端分度圆周节 Ps=15.7079632679489 大端分度圆弧齿厚 Sf=9.42774231940269 6.28022094854626 大端分度圆弦齿厚S大=9.41224055228549 6.28020675389066 大端分度圆弦齿高h大=6.03396990787553 2.70578182818326
第三部分
计算参数输出表(非作图部分)
齿数比 U= 2.23529411764706
齿宽系数F= .30336270452042 齿根角 Of= 2.18061 4.033 齿顶角 Oa= 4.033 2.18061 当量齿数Z当= 34.5282521838933 620.526909875041 冠轮齿数Z冠= 41.6293165929973 中点端面重合度Et= 1.2218575893547
中点轴向重合度En= 1.52386287610337 中点总重合度: E总= 1.95322657001939 中点法面当量齿轮重合度Env= 1.72215210560392 小端面端面模数Ms= 3.4831864773979 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1 小端面分度圆弧齿厚Sx= 6.56771691186708 4.37503613660947
计算时间:10:36:39

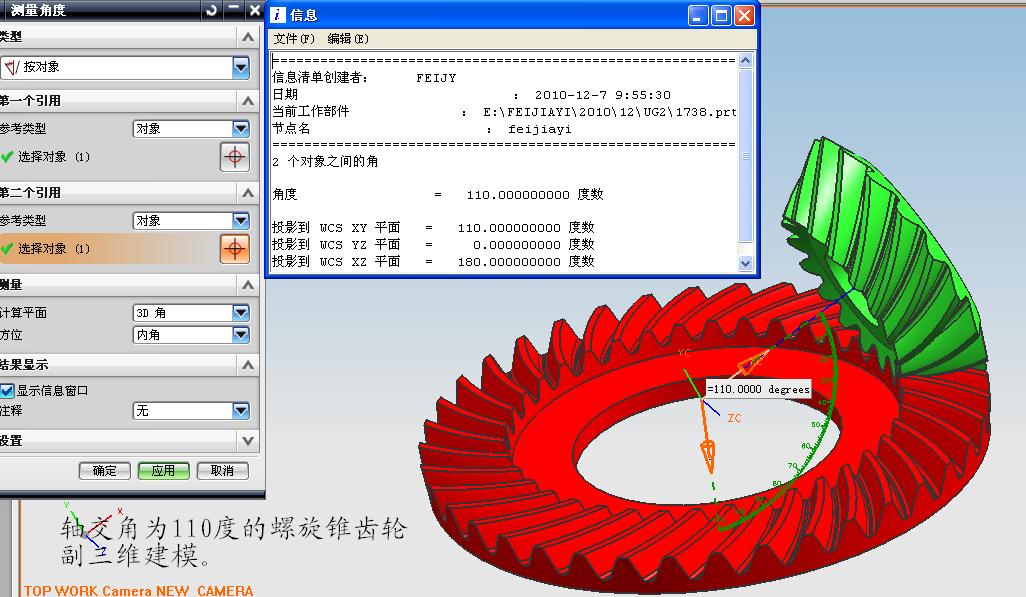

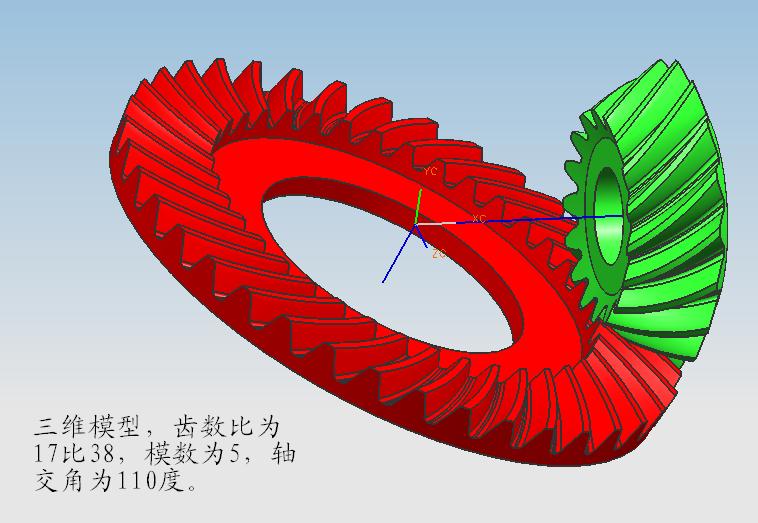

三维模型如下：

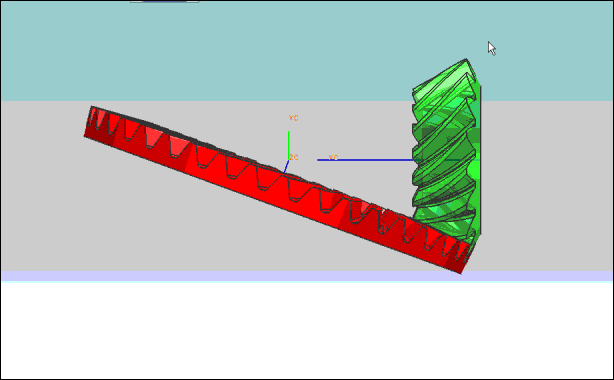

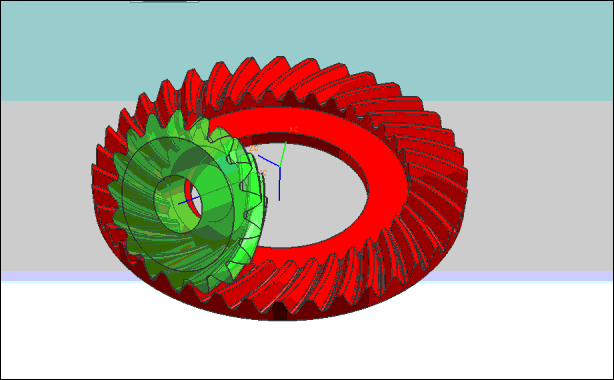

试了试运动仿真，接触区还说得过去。
把二维图压缩后也发上来。
二维电子图版.rar
(13.42 KB, 下载次数: 6)
二维电子图版原始图.rar
(6.82 KB, 下载次数: 10)
二维图.rar
(22.58 KB, 下载次数: 6)
|
