求助：冠齿轮的设计方法

zrg2002 · 发表于 2010-11-29 23:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zrg2002 于 2010-12-4 17:42 编辑

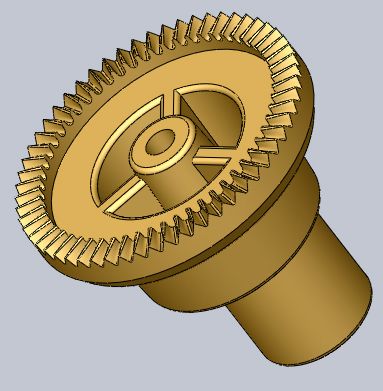

请高手指点图中的齿轮如何设计。特别是修正角大小的选择。在此先谢了！

hyfjy · 发表于 2010-12-3 20:24

属面齿轮类，可以看一下WOODEE先生的专帖。
现在我的主要问题是如何加工才能得到真正啮合的面齿轮副，用什么机床，什么刀具，暂不谈在精雕机上做个单件，那样的效率太低是吧。而直升飞机上的面啮合副是如何批量加工的呢。有知道的朋友不防谈谈。再此谢过了。

zrg2002 · 发表于 2010-12-4 09:43

回复 hyfjy 的帖子

谢谢hyfjy. 我去找找看。

螺旋锥齿轮 · 发表于 2010-12-16 23:09

看 Litvin 教授的书，2004版，里面有说明。

zrg2002 · 发表于 2010-12-19 22:48

螺旋锥齿轮发表于 2010-12-16 23:09

登录/注册后可看大图

看 Litvin 教授的书，2004版，里面有说明。

麻烦您告诉我在哪里有 Litvin 教授的书，书名是什么。谢谢了。

螺旋锥齿轮 · 发表于 2010-12-22 21:02

zrg2002 发表于 2010-12-19 22:48

登录/注册后可看大图

麻烦您告诉我在哪里有 Litvin 教授的书，书名是什么。谢谢了。

Gear Geometry and Applied Theory

集成 · 发表于 2011-1-10 23:59

看 Litvin 教授的书，2004版

huhuiily1314 · 发表于 2015-9-18 09:16

3d和实物相差蛮大的

hyfjy · 发表于 2015-10-11 13:53

面齿轮的设计与小轮也有关系，小轮的齿数，大轮的齿数，小轮的径向变位系数，大轮的外圆直径与内径是根据计算时外圆不发生严重的顶切，内圆不产生全部齿形为过度曲线的关系设置的。如果小轮的参数定下后，大轮的齿形无论是3D模型或者是实物，应该是几乎一样的，否则不能正常啮合，或者勉强啮合时噪音较高，效率较低。这种面齿轮一般不具有通用性，是一种定装的曲面共轭。所以大轮齿面不会有什么二样的都可以本同样的一个小轮。

still0188 · 发表于 2023-6-28 14:22

hyfjy 发表于 2015-10-11 13:53
面齿轮的设计与小轮也有关系，小轮的齿数，大轮的齿数，小轮的径向变位系数，大轮的外圆直径与内径是根据计 ...

费老师，请问直齿轮与冠齿轮配合，轴线呈90°，小齿轮模数0.5，齿数14，冠齿齿数21，冠齿的齿轮参数该怎么设计？有哪些参数？盼复
