直齿锥齿轮的3D模型

249804313 · 发表于 2010-11-29 16:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我用proe参数化后生成的锥齿轮模型

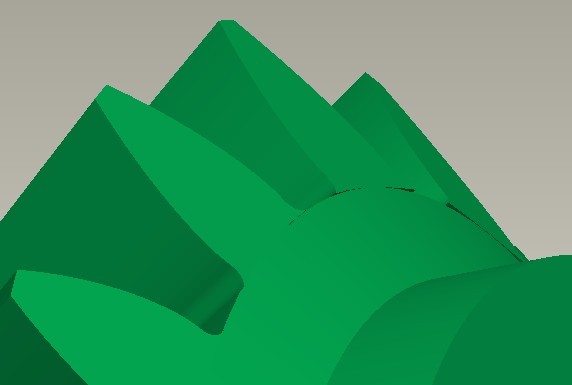

但是却出现现在的问题翻了很多论坛也没有解决方法希望大家能提供我一个这样的模型
igs的格式就可以谢谢
齿轮参数为Z1=17（x=0.2633），Z2=26（-0.2633），模数为1.5，轴交角90°

hyfjy · 发表于 2010-11-29 20:45

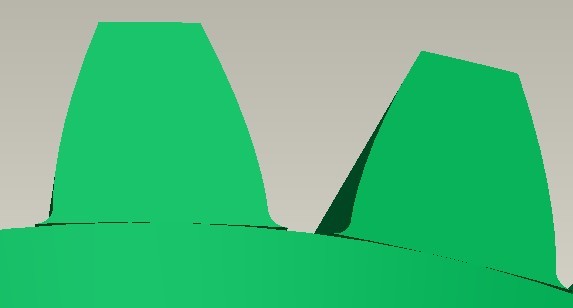

齿根与基体结合处有明显的痕迹，要用面代换来解决
在另存为中点格式为“igs”,就可以得到这种格式的文件了，有机会传上网上大家看看哦

249804313 · 发表于 2010-12-1 08:10

期待hyfjy的三维图我其实想用这对锥齿轮做一下有限元分析但是就是因为分体的原因网格有奇异点
最需要观察应力的位置却又出现这种问题

woodee · 发表于 2010-12-1 10:47

回复 249804313 的帖子

路过，做一下：

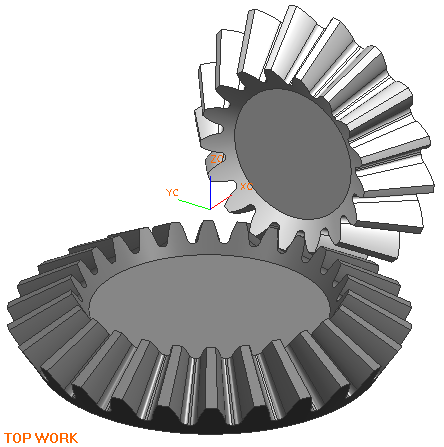

模型直锥齿轮副处于无侧隙啮合状态。无鼓形修形和齿廓修形。
原UG文件齿面精度为0.00002以内。转换为IGES后，不知道有多大变化，楼主可以查一下。
igs文件压缩：

BG1726-dec10.rar (905.19 KB, 下载次数: 326)

hyfjy · 发表于 2010-12-5 20:56

本帖最后由 hyfjy 于 2010-12-5 20:58 编辑

回复 249804313 的帖子

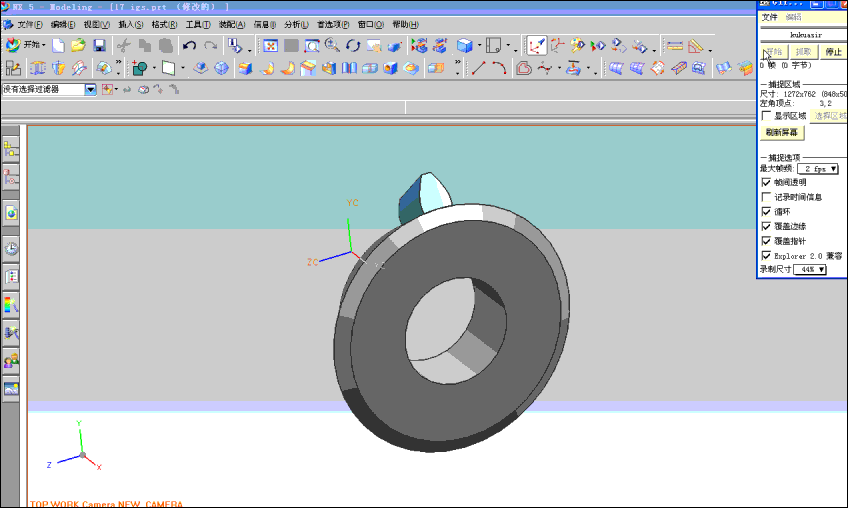

这个模型要使得齿与基体紧密贴合，相应面也成一体（大端或小端锥面），就必须在安装齿时进行面代换，PROE上也有这个功能的，进行三次代换，一次是大端面，二次是小端面，三次是齿的底部与根锥面的代换，进行了这三次代换后做出的模型就没有这条缝了，有缝的模型是不能进行有限元分析的，上面WOODEE版主的模型相当不错的，进行分析应该没有问题。下面把在UG中进行面代换的动画传上来。

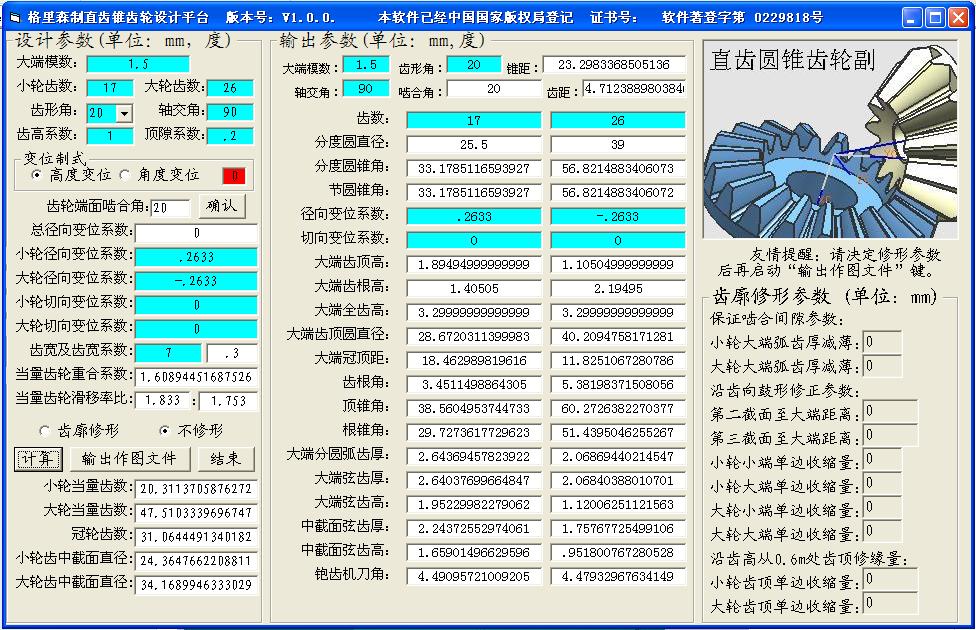

按楼主的意思，计算了这对锥齿轮，界面如下：

计算的结果如下：

直齿圆锥齿轮副设计计算表
本软件已经中国国家版权局登记证书号：软著登字第 0229818 号
软件作者:hyfjy       计算日期:2010-12-05
一、输入参数
大端模数:m 1.5          小端模数: 1.04932405401425
      齿数:Z  17          26
   压力角:α 20
   轴交角:Σ 90
径向变位系数:Xn    .2633       -.2633
切向变位系数:Xt    0             0
  齿顶高系数:ha＇ 1             齿顶隙系数:c＇ .2
设计齿宽:B 7
      建议:三维模型大端齿根倒圆: R .5 , 三维模型小端齿根倒圆: r .3
二、计算输出参数
   压力角:α  =20
   啮合角:α′= 20
齿轮模数:M=1.5
      齿数:Z1=17                         Z2=26
两轴夹角:Σ= 90
  分度圆直径:d1= 25.5          d2= 39
分度锥角:X1= 33.1785116593927          X2= 56.8214883406073
节圆锥角:δ1= 33.1785116593927          δ2= 56.8214883406072
径向变位系数:Xn1= .2633          Xn2=-.2633
切向变位系数:Xt1=0  Xt2= 0
大端锥距:R1=R2= 23.2983368505136
大端齿距:P1=P2= 4.71238898038469
  大端齿顶高:ha1= 1.895       ha2= 1.105
  大端齿根高:hf1= 1.405       hf2= 2.195
  大端全齿高:h1=h2= 3.29999999999999
  齿顶圆直径:da1= 28.6720311399983          da2= 40.2094758171281
  大端冠顶距:Aa1= 18.462989819616             Aa2= 11.8251067280786
   齿根角:Xf1 = 3.4511498864305          Xf2= 5.38198371508056
   顶锥角:δa1 = 38.5604953744733       δa2= 60.2726382270377
   根锥角:δf1 = 29.7273617729623       δf2= 51.4395046255267
  大端弧齿厚:S1  = 2.64369457823922          S2= 2.06869440214547
  大端弦齿厚:S01 = 2.64037699664847          S02= 2.06840388010701
  大端弦齿高:H01 = 1.95229982279062          H02= 1.12006251121563
  中端弧齿厚:S中1  = 2.24654472659076          S中2= 1.75792413326469
  中端弦齿厚:S中01 = 2.24372552974061          S中02= 1.75767725499106
  中端弦齿高:H中01 = 1.65901496629596          H中02= .951800767280528
当量齿数:  Z当1= 20.3113705876272       Z当2= 47.5103339696747
冠轮齿数: Z冠= 31.0644491340182
刨齿机用齿角:  Y1  = 4.49095721009205          Y2= 4.47932967634149
当量齿轮重合度:  ε= 1.60894451687526

顺便想说，这对齿轮的变位系数取得并不太好，按公式计算变位系数还应该大点才好。

用PROE直接能打开的样条线文件如下。楼主可以试试做出这对齿轮，争取没有缝了。

PROE-H.rar (26.28 KB, 下载次数: 135)

有一个齿的模型也传上来，DL是指大轮，XL是指小轮。

DL.rar (9.7 KB, 下载次数: 102)

XL.rar (9.39 KB, 下载次数: 91)

下面文件是UG用的样条线，应该能在PROE，UG或SW软件中打开的。

17.rar (38.81 KB, 下载次数: 84)

hyfjy · 发表于 2010-12-5 21:21

完成了这对齿轮的所有建模。

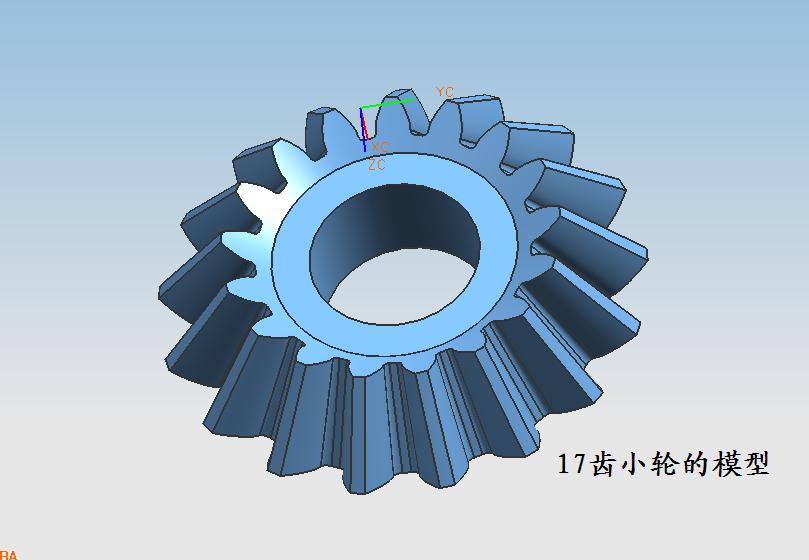

小轮：

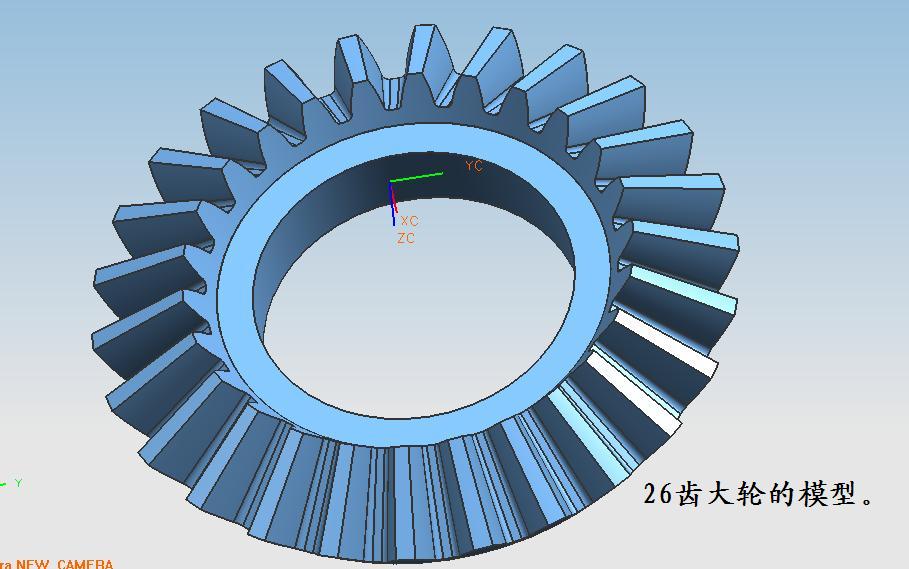

大轮：

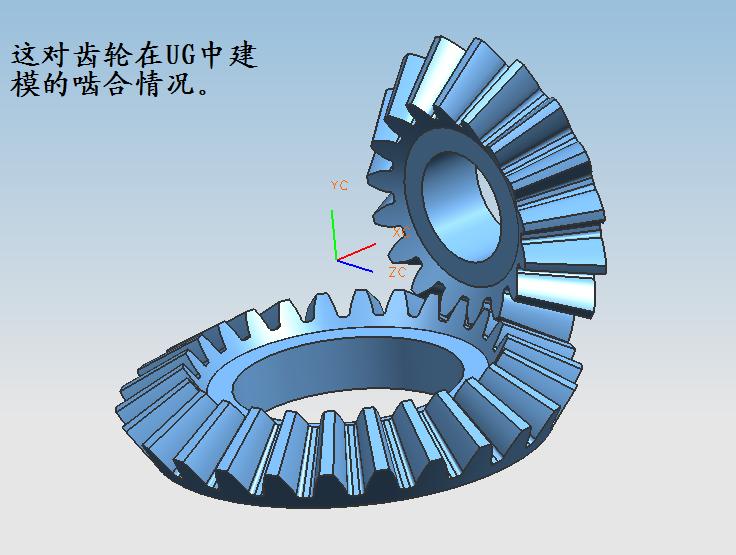

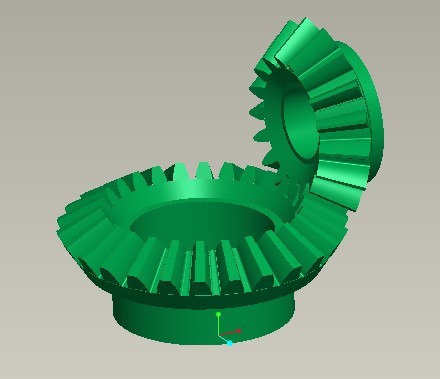

啮合锥齿轮副：

yshd1226 · 发表于 2010-12-6 13:53

路过看看

bjfzwirecut · 发表于 2010-12-6 19:32

高手啊，学习了！

249804313 · 发表于 2010-12-10 08:13

谢谢楼上的朋友和各位版大感激ing

249804313 · 发表于 2010-12-10 13:14

本帖最后由 249804313 于 2010-12-10 13:15 编辑

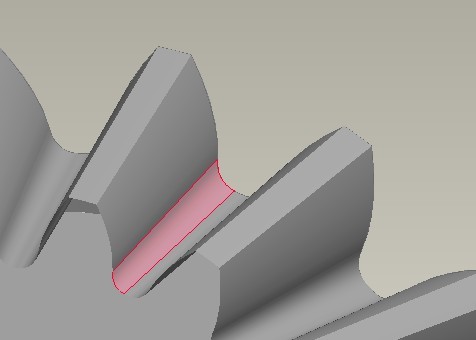

问一下热心的woodee和hyfjy 这个倒角怎么做出来的啊？
