载荷分布系数的公式和图表

陈飞 · 发表于 2010-11-19 07:05

您需要登录才可以下载或查看，没有账号？注册

x

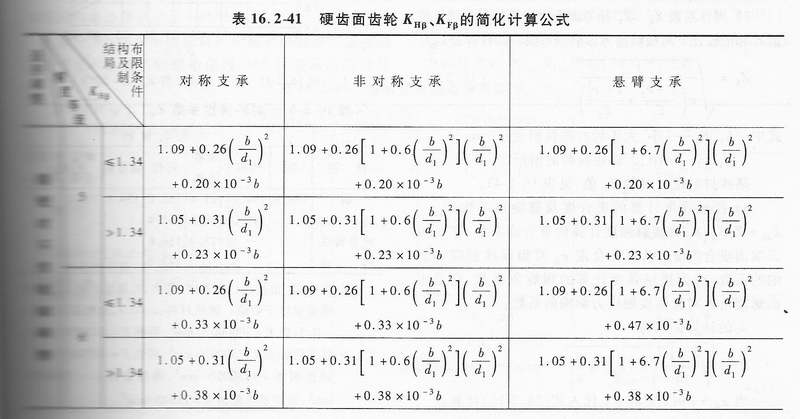

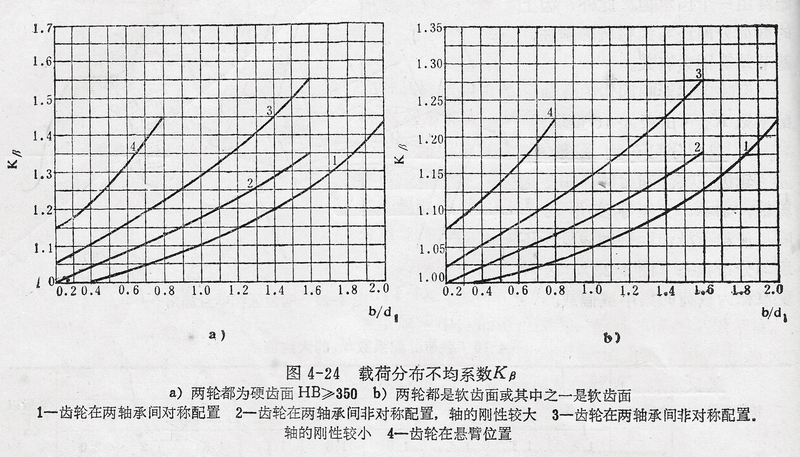

在做齿轮校核计算时遇到载荷分布系数KHβ和KFβ，有的资料介绍用公式法（如附图1），感觉编程较繁琐，有的资料介绍用图表法（如附图2），请问计算结果是否接近，误差大约为多大？ GB3480中KHβ的计算公式_2.JPG

gxh789 · 发表于 2010-11-19 20:39

我是采用编程的方法，相对来说还是简单一点

liuyuanqing · 发表于 2010-11-19 21:41

支持一下!!

陈飞 · 发表于 2010-11-21 13:21

3楼的，你好凶。

陈飞 · 发表于 2010-11-22 22:19

本帖最后由陈飞于 2010-11-22 22:22 编辑

再问一点，用公式法有时有两个公式，如何确定该选哪一个结果？如下图：

陈飞 · 发表于 2010-12-2 22:29

这个问题还请高手指教。

fawcgzmg · 发表于 2010-12-3 07:53

最好采用先建模的方式，确定支撑的位置和类型，然后再计算，但这样可能编程的工作量最大了
