刀具分析

zqtaibang · 发表于 2010-11-20 18:40

可能是打错了吧，如：“DF240”表示的是剃齿刀的公称分度圆直径是240mm。我没见过“D+F”这样的标记。

liwangyn · 发表于 2010-11-21 09:20

DF和D+F都有的，表示的不一样，以上的都对，我理解切深就是齿轮的全齿高，不是刀具的！

zxj19870128 · 发表于 2010-11-22 18:14

哦谁有相关的资料吗，我自己在琢磨一下

王工 · 发表于 2010-11-22 18:47

谁有资料证明一下，不要似是而非

lchzj · 发表于 2010-11-25 10:01

回复王工的帖子

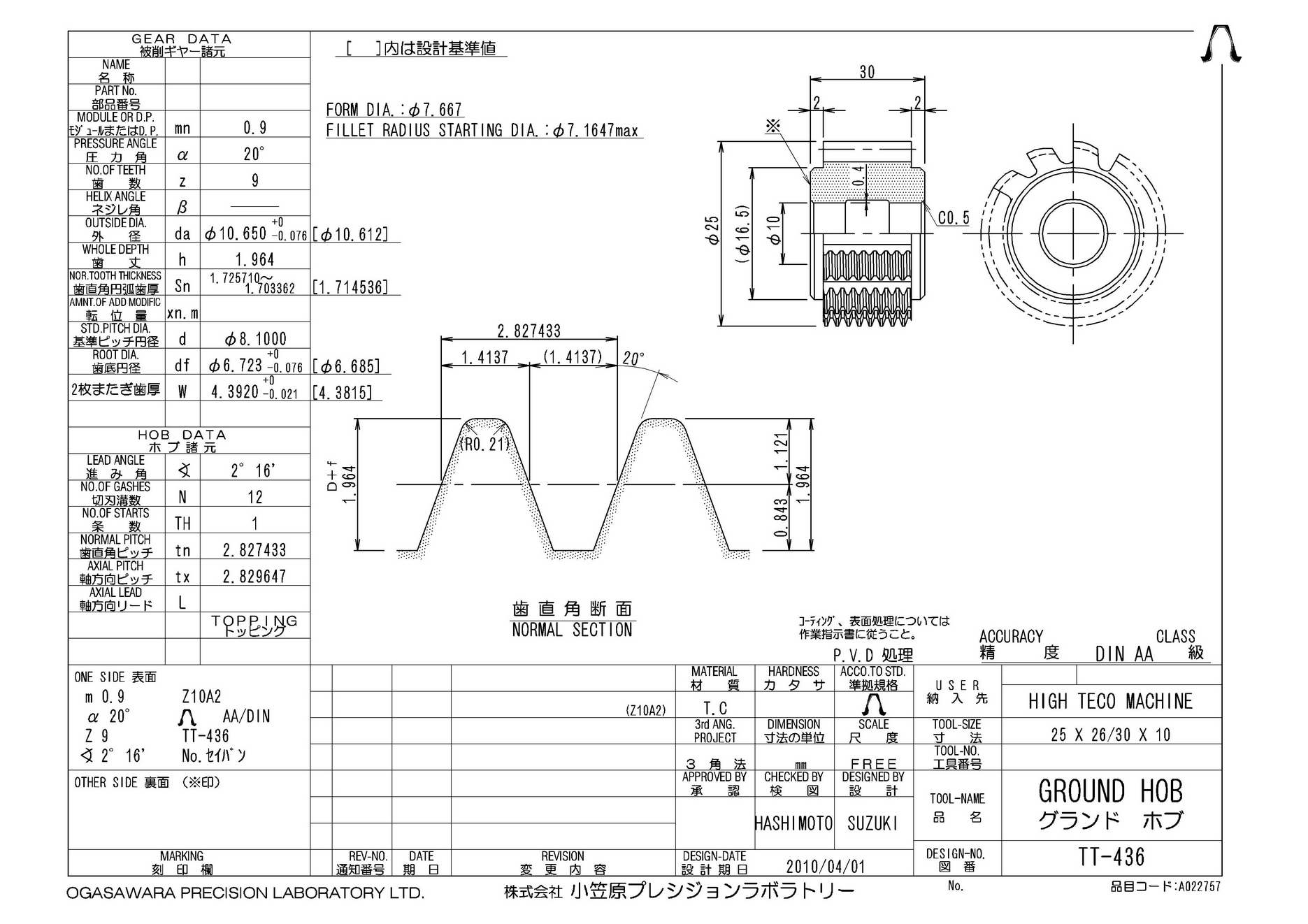

看看这张日本的滚刀设计图纸吧，全齿高，没错的！

王工 · 发表于 2010-11-25 12:25

回复 lchzj 的帖子

谢谢，

王工 · 发表于 2010-11-26 19:04

回复 lchzj 的帖子

学习

per-shaving · 发表于 2010-11-27 01:35

lchzj 发表于 2010-11-25 10:01

登录/注册后可看大图

回复王工的帖子

看看这张日本的滚刀设计图纸吧，全齿高，没错的！

D+F 的正确含义是切深，而不是刀具的全齿深。
如果理解为“全齿高”，则应完整地表达为“被切齿轮的全齿高”。
该日本图是切顶滚刀，故D+F正好和刀具全齿深相同。
一般的不切顶滚刀，刀具全齿深是应大于D+F的。

ljy0903 · 发表于 2010-11-27 08:24

学习了！！！！

zxj19870128 · 发表于 2010-11-28 19:21

回复 per-shaving 的帖子

谢谢学习了
我已理解了其实好好分析一下D和F代表的含义一恩挺好理解的
