斜齿圆柱齿轮齿根圆直径计算问题

tianxingzhe · 发表于 2010-11-15 10:09

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 tianxingzhe 于 2010-11-15 19:29 编辑

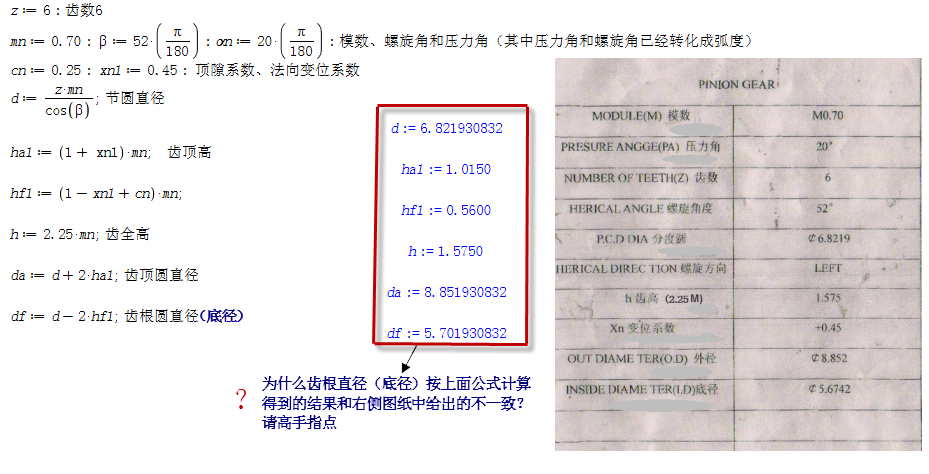

请大家帮忙分析：采用公式计算出的齿根圆直径和图纸的不一致，请帮忙解释下原因？另外这个齿轮如果采用切顶滚刀的话，滚刀的齿高该是多少？

fawcgzmg · 发表于 2010-11-15 12:15

有没有配对齿轮的参数和中心距

tianxingzhe · 发表于 2010-11-15 12:42

本帖最后由 tianxingzhe 于 2010-11-15 14:57 编辑

回复 fawcgzmg 的帖子

这是因为这个小轮是和一个面轮配合的，而不是和另外一个斜齿圆柱齿轮配合，没有您提到的这两个参数。

qnf · 发表于 2010-11-15 21:06

齿轮的顶隙系数按小模数齿轮国标计算应该为0.35，计算一下！

tianxingzhe · 发表于 2010-11-16 06:01

按照顶隙系数为0.25的话，h=2.25*mn=2.25*0.7=1.575,确实和图纸的齿高是吻合的。所以可以确定的是顶隙系数为0.25不是0.35

nigl · 发表于 2010-11-17 19:47

这是计算误差
