德累斯顿大学关于行星齿轮应力分析的文章（德英双版）

niuershiye · 发表于 2015-1-18 13:54

本帖最后由 niuershiye 于 2015-1-19 10:29 编辑

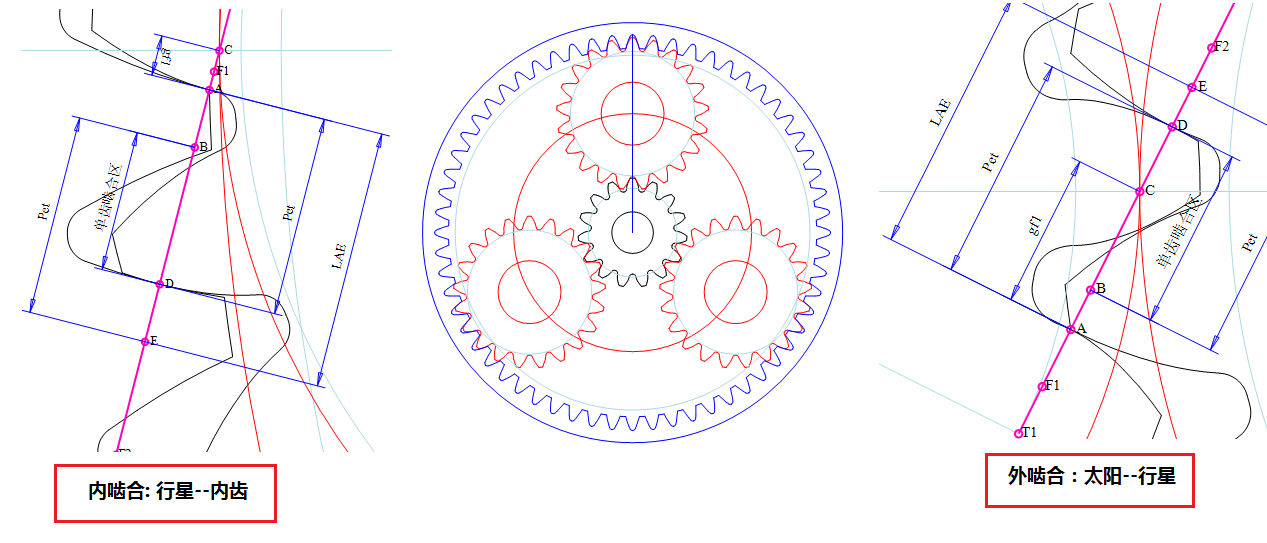

学习了。看了以下例题的几何计算。内齿 da 还是考虑了《k》！


----------------------------------------------
据说 KissSoft , 在计算内啮合时，
没有考虑 DIN 3960-1987 <k> 就是（4.3.07 & 4.3.08）
而这个例题中内齿 da 用（3.5.09）（也是DIN3960-1987)
没有 <k>  da=603.1657 .
该例题    da=-605.1 , 明确 k= -0.094 . 这个与 da 是符合的。
关键是用（4.3.07）计算，k=+0.094 .
注意 DIN3960-1987  与 DIN3960-1980 <k>的符号有差异。
k=aw-ad-mnΣx =（-195）-（-201.8789）-10*0.5935）
                  =6.8789-5.935=+0.9439

k*=k/mn =+0.09439
----------------------------------------------------------------
在 ISO 21771-2007 中避免了<k>

补充内容 (2015-1-24 20:24):
对的， DIN 3960-1987 说了。对内齿用《—》号！！

niuershiye · 发表于 2015-1-19 12:10

德国的这套设计，就是不考虑 <k> ，啮合也没有干涉。


echo811 · 发表于 2015-1-20 08:47

拜读一下，谢谢楼主！

meigang001 · 发表于 2015-11-11 10:12

感谢分享，学习中

zyh007zyh · 发表于 2018-2-17 14:36

看看，谢分享

happyhrc · 发表于 2019-10-24 20:33

niuershiye 发表于 2015-1-18 13:54
学习了。看了以下例题的几何计算。内齿 da 还是考虑了《k》！

这个就是削顶系数，只要保证顶隙和齿顶厚，另外考虑一下滑动率，就OK了

wllily · 发表于 2020-2-18 22:30

非常好的资料，谢谢楼主

chenshi · 发表于 2021-4-14 14:16

不错，先下载了。

hu92 · 发表于 2022-9-7 11:41

谢谢，收藏了，感谢楼主

Bad_yang · 发表于 2022-10-28 09:08

下载学习下，最近准备要整行星架的分析
