重合度表征的是什么物理意义？

longking2010 · 发表于 2010-12-8 06:20

我也理解了！齿轮的参数太多！

yaozhengming · 发表于 2010-12-8 09:21

sunfuzi 发表于 2010-12-2 20:48

登录/注册后可看大图

实际上就是同时参加啮合的齿轮对数！！

说的很好，比较形象。

vivi · 发表于 2011-9-29 09:18

非常感谢83702877 ，附件说明很清楚。

leozhang · 发表于 2011-10-1 10:48

纵向重合度是什么概念？

冷剑1 · 发表于 2018-6-3 10:40

重合度主要是连续性和平稳性的一个指标，

niuershiye · 发表于 2018-6-3 17:16

------------------------------

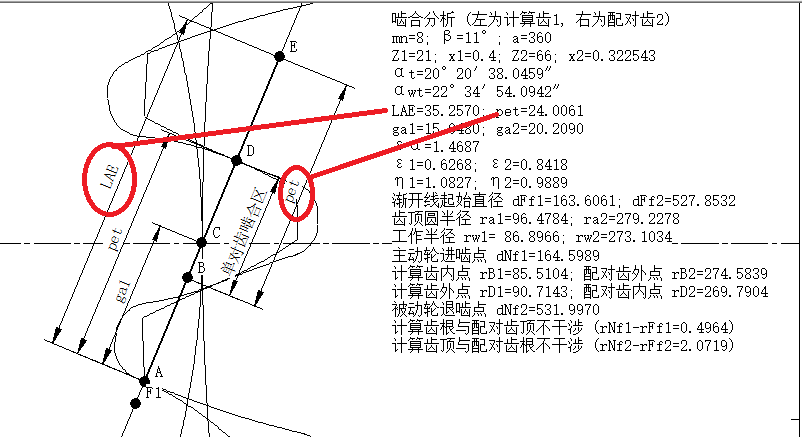

啮合线上，进啮点A --- 出啮点E ,长度用LAE 表示。
基圆节距Pet .

xryj · 发表于 2018-11-14 22:28

本帖最后由 xryj 于 2018-11-14 22:36 编辑

应该是时间差吧，保证一个齿退出时，另外一个齿进来。啮合线长度够长，不小于基圆齿距的话，就能够满足连续传动。说来说去必须防止一个齿退出，而另外一齿没有参加啮合情况的出现吧。

zogel · 发表于 2020-10-22 09:24

直观的物理意义不是很好理解，如果轴向重合度小于1，断面重合度大于1，是不是也能连续啮合？

山中樵翁 · 发表于 2020-11-1 20:29

就是齿轮传动瞬间啮合的齿轮对数。

天菲二号 · 发表于 2020-11-2 11:12

通俗得解释一下，一对齿轮在某个瞬时传递得力矩是个定值，节圆啮合半径也是一定得，啮合处一般认为是一条公共曲线，所以这条公共曲线越长，单位曲线受力（刚度）就越好，但是这条曲线又是随着啮合过程变化的，所以变化越小，应力大小循环的加权平均数越小，这个加权平均数直接决定了疲脑寿命，这也是为什么很多标准或者非标齿轮需要修形的主要原因，斜齿轮的重合是复合曲线，但是原理是一样，就是通过几段重合曲线使得啮合过程越平顺越好。
