目前国内最大的弧齿锥齿轮

yuanhao · 发表于 2008-7-21 19:25

[ 本帖最后由 yuanhao 于 2008-7-21 19:30 编辑 ]

yuanhao · 发表于 2008-7-21 19:41

图片是一台滚检机，加工机床是YH6016.

woodee · 发表于 2008-7-21 21:20

谢谢yuanhao！看明白了。

jianghong · 发表于 2008-7-22 17:37

为什么不用加工中心加工呢
某公司去年十月就用加工中心加工了模数36，直径1米2，齿面宽270的螺伞，精度高于5级，硬齿面。粗精加工都在一台机床上，总时间只有80个小时。用加工中心可以加工任何类型的齿轮，包括螺伞，整体人字齿轮等。

https://www.gearbbs.com/forum.php?mod=viewthread&tid=7481&extra=page%3D1

[ 本帖最后由 jianghong 于 2008-9-5 11:32 编辑 ]

jianghong · 发表于 2008-7-26 11:14

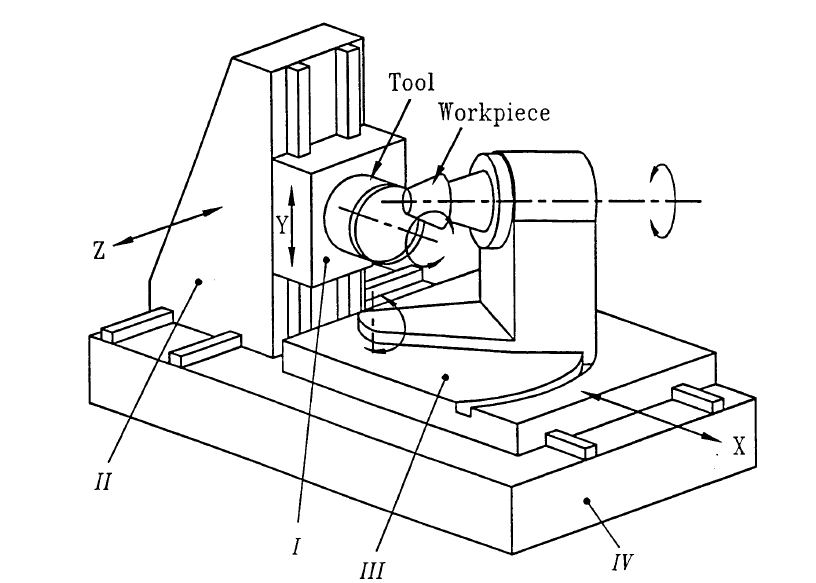

由于受传统方法的机床刚性和刀具的限制，加工大直径大模数和硬齿面属于低速重切削，对机床刚性和刀具要求非常高，但是如果用通用加工中心，这些问题就可以迎刃而解。传统方法中，即使可以加工大直径，但对于宽齿面的螺伞却无法加工，按上图螺伞来说，如果是1米6的直径，齿面宽大概也就是130～140左右，但是用加工中心，齿面想要多宽都可以，无非是加工时间稍微长一些罢了。通用加工中心的直径和模数也可以不受限制，机床能加工范围多大，齿轮就可以加工多大。请见附件。

[ 本帖最后由 jianghong 于 2008-9-5 11:41 编辑 ]

jianghong · 发表于 2008-7-26 11:15

不好意思。

yuanhao · 发表于 2008-7-26 18:28

王晓椿教授还说过：“采用加工中心加工螺伞的加工方法并非是替代传统方法，而是和
传统方法形成互补。“完全取代是不可能的，作为补充很有价值。王老师和秦川合作时就已经颇有建树，现在是更好的用于实践了。

[ 本帖最后由 yuanhao 于 2008-7-29 20:50 编辑 ]

jianghong · 发表于 2008-7-27 16:49

yuanhao兄，是王小椿，not王晓椿，呵呵。用加工中心加工各种齿轮适合于加工重型行业的齿轮，大模数，大直径，高强度，硬齿面。这种齿轮需求量还是满大的，每年国内进口机床也很多，我的qq是12132313，欢迎讨论，请问你哪个单位的？

jianghong · 发表于 2008-7-28 15:58

yuanhao,你从哪里找的这个齿轮？你自己厂里做的么

yuanhao · 发表于 2008-7-28 18:54

[ 本帖最后由 yuanhao 于 2008-7-28 18:56 编辑 ]

账号		自动登录	找回密码
密码			注册

目前国内最大的弧齿锥齿轮

一些简介

回复 10# woodee 的帖子

回复 12# yuanhao 的帖子

这么大的齿轮应该用加工中心加工

用传统方法加工大直径螺伞的问题

刚才忘带附件了

回复 17# yuanhao 的帖子

回复 1# yuanhao 的帖子

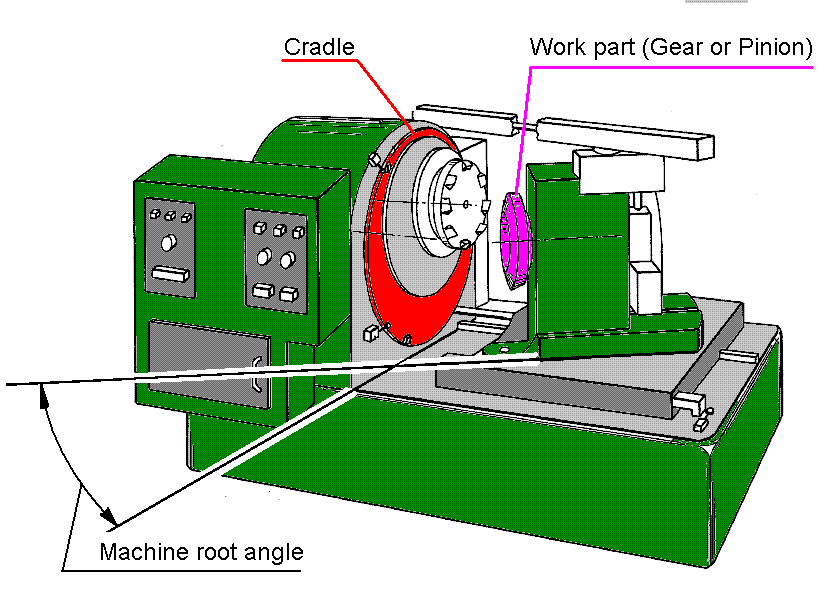

摇台式铣齿机
