在UG 中画齿轮

robbin.li · 发表于 2007-7-27 20:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

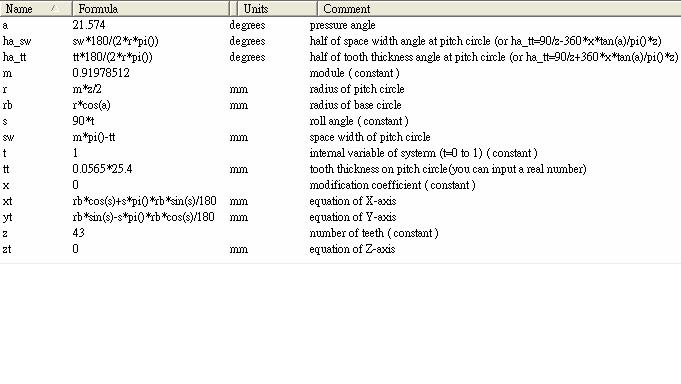

在MODEL 状态下，输入我上传的附件1。就可以建立渐开线表达式，然后用规律曲线就可以建立渐开线，然后通过一系列复制，修剪曲线就可以生成一个渐开线齿槽，拉伸成片体，再剪切齿轮外圆拉伸的圆柱体就形成一个实体的齿槽，然后还可以在齿根处到角，最后阵列该齿槽，就可以形成一个齿轮。
由于时间匆忙，各位如有需要或不明，可以发贴，希望对大家有用。
另外还有斜齿轮的表达式，如有需要，我也可以上传。

admin · 发表于 2007-7-27 22:14

请楼主上传。谢谢·

zhijiezhu · 发表于 2007-8-1 17:42

我们大家都很需要的。

zl353015 · 发表于 2007-8-3 14:26

楼主，斜齿轮3D图怎么画？

zl353015 · 发表于 2007-8-3 14:28

我用CATIA软件，不知道如何做斜齿轮3D图？

robbin.li · 发表于 2007-8-11 09:55

关于斜齿轮的表达式，我已上传

hongtong · 发表于 2008-7-21 23:08

.......????

asd_asd · 发表于 2008-7-26 18:29

这样画齿轮准确吗

showsunrise · 发表于 2009-1-2 17:36

没看到附件1呀？

linyongyan · 发表于 2010-8-9 09:59

没看件附件啊
