渐开线内花键可以测量其公法线吗

水一样的人生 · 发表于 2010-11-5 18:37

您需要登录才可以下载或查看，没有账号？注册

x

渐开线内花键可以测量其公法线吗？现用量棒测太麻烦，想用测量齿轮公法线的方法测量花键公法线，可以吗，高手指点一下，有的话，计算公式一样吗？

zqtaibang · 发表于 2010-11-5 19:04

本帖最后由 zqtaibang 于 2010-11-7 19:59 编辑

不行，你要测量的部分正好是空的，内齿轮的测量点不一定在公共法线上。

hyfjy · 发表于 2010-11-5 19:41

当然，用游标卡尺垂直测量齿槽就行，注意在计算中要测量的是槽齿数，注意花键的齿形角一般是30度，测量出若干齿槽间的最大尺寸就相当于是外齿轮跨若干齿的公法线了。量熟了之后就不会大惊小怪了。所以不少资料是给出内齿轮的公法线的。

zqtaibang · 发表于 2010-11-6 09:58

本帖最后由 zqtaibang 于 2010-11-7 20:02 编辑

看看资料吧，了解什么是公法线，就知道能不能测了。

水一样的人生 · 发表于 2010-11-6 13:39

你说的有点不负责任，我们这就是这样测量的，我只是想确认一下！

zqtaibang · 发表于 2010-11-7 19:52

本帖最后由 zqtaibang 于 2010-11-7 20:04 编辑

对不起！不该。。。。

马文辉 · 发表于 2010-11-11 18:55

可以的，计算公式是相同的

yangzm · 发表于 2010-11-14 10:29

要看看你的内花键齿轮有多大，要是太小可是测量不了的

xuefengtang · 发表于 2011-1-21 09:12

我不知道说可以测内花键公法线的朋友是怎么找到两边的切点的？

niuershiye · 发表于 2011-1-21 09:26

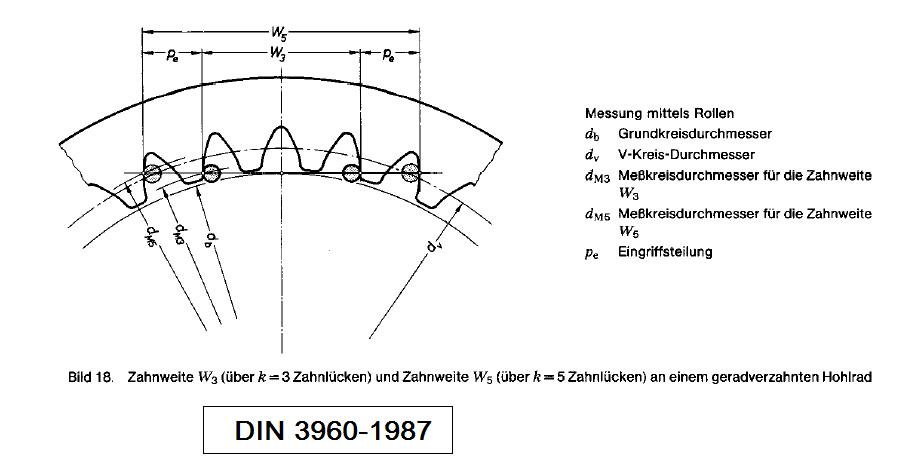

xuefengtang 发表于 2011-1-21 09:12

登录/注册后可看大图

我不知道说可以测内花键公法线的朋友是怎么找到两边的切点的？
