购买三坐标测量仪测量渐开线齿轮数据

phk237

你好！现在急需购买三坐标测量仪测量标准渐开线直齿/斜齿圆柱齿轮的数据，请有意者联系qq 330741781.电话：13771726436，因为我最近研究齿轮误差方面，需要数据来验证我的数学模型！

phk237

回复 3264507 的帖子

大侠，你好！我正想买三坐标仪测量齿轮的数据，因为我最近在研究这个，需要一些数据来验证我的模型。你要是有这方面的信息，我们可以交流。QQ 330741781


王工

还是买齿轮测量中心较好

m_lcl

建议用哈尔滨精达齿轮检测中心
45W

刀疤五

一般来说，厂家不会去用三坐标测量齿轮，理由：
1。精度不够，生产型的测量机测点误差3um以上,重复精度1.5um以上.
2。厂家担供的齿轮测量软件，多半要再配一个旋转工作台。价格不低，都可以买半台齿轮测量仪
3。对带孔的工件，三坐标找正内孔，没有穿芯轴的重复性好。
4。三坐标的齿轮测量结果，客户是不信任的。
楼主需要的数据没有说清楚，我不懂楼主的意思。楼主的数学模型能否先透露一点？

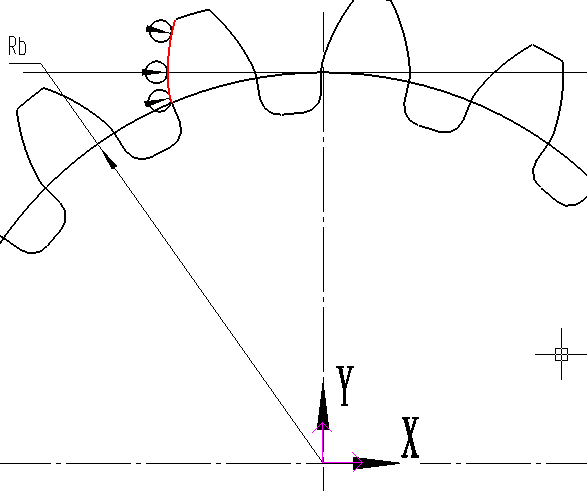

三坐标测量齿轮，基本上只是齿轮计算的问题，只是数学计算，如图：

首先空间和平面找正，零点定好后，测头先在基圆切平面上沿X方向移动（在端面上来说，一定是会和渐开线垂直相碰的），碰到工件齿面后，得到此点的坐标，则渐开线上任意点的端面图形的法线均可求得（斜齿计算麻烦，国标规定在端平面上评定各项误差）。因此编个三坐标程序，算出一系列点的理论坐标及该点的端面向量，就可自动测量了。之后，再是数据处理问题了。
对于斜齿轮，要测量多个齿，就要调多个测头，测量误差又增加了。
总之，N年前，还用测量机测绘齿轮测量仪测不了的齿轮(零件太大），现在，几乎没测过了。

48824305

用AUTOCAD画一个齿轮,打印出来,再和实物对照,看是否重合.

刀疤五

回复 48824305 的帖子


用AUTOCAD画一个齿轮,打印出来,再和实物对照,看是否重合.

三维打印机打才能打印出三维齿轮模型,一般的打印机只能打印出平面图形.没有用处!

48824305

打印出端面齿轮图形,再和实物对照,看是否重合.

phk237

谢谢洪都诺夫斯基!你的回答非常的重要，也非常深入细致！再次谢谢你！我的数学模型正在建立中，还有些细节问题要处理，弄好了发到网上来咱们一起讨论，大概思路就是利用齿廓总偏差不变的原则，例如在一齿的齿廓的右齿廓取出任何一个测量的数据，并以这个数据作为基准，作出一条渐开线，以这条渐开线为基准，那么左右两边的数据到这条渐开线的偏差就可以求出来，由于总偏差是不变的，那么到这条渐开线的总偏差，就是到理论渐开线的总偏差。过两天我画个图，大家就清楚了。

along2004386

现在用的比较多的是日本东京精密的齿轮测量机TTI系列，这台设备也能把齿轮参数测量出来，只是给出的是相对值，还需要同基准值比较才能得出结果，不过这足够了。
