齿轮测绘数据核对

mikeytang · 发表于 2010-11-2 11:10

您需要登录才可以下载或查看，没有账号？注册

x

今日测绘一对齿轮参数如下：
z1=10 z2=35 m=1.25 da1=15.6 wk2=6.10 da2=46.00 wk4=13.66 实际中心距=28.9
通过计算发现参数不对，请大侠指教

luomo226 · 发表于 2010-11-2 18:59

直齿？但是你的压力角呢？没压力角怎么办？

mikeytang · 发表于 2010-11-2 19:19

压力角当然是20度

luomo226 · 发表于 2010-11-3 06:36

哪里不对啊？

mikeytang · 发表于 2010-11-3 08:33

你计算时有代入实际中心距吗？算出来顶圆直径不一样的

fawcgzmg · 发表于 2010-11-3 11:37

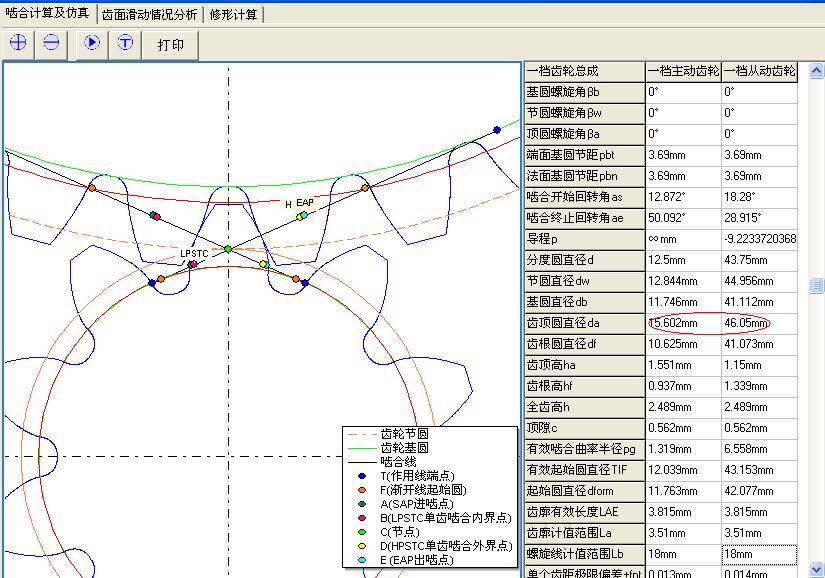

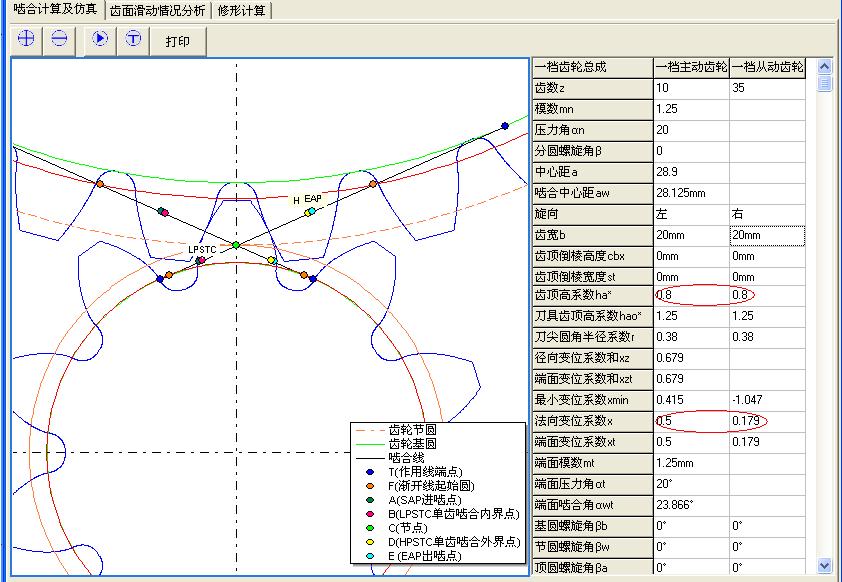

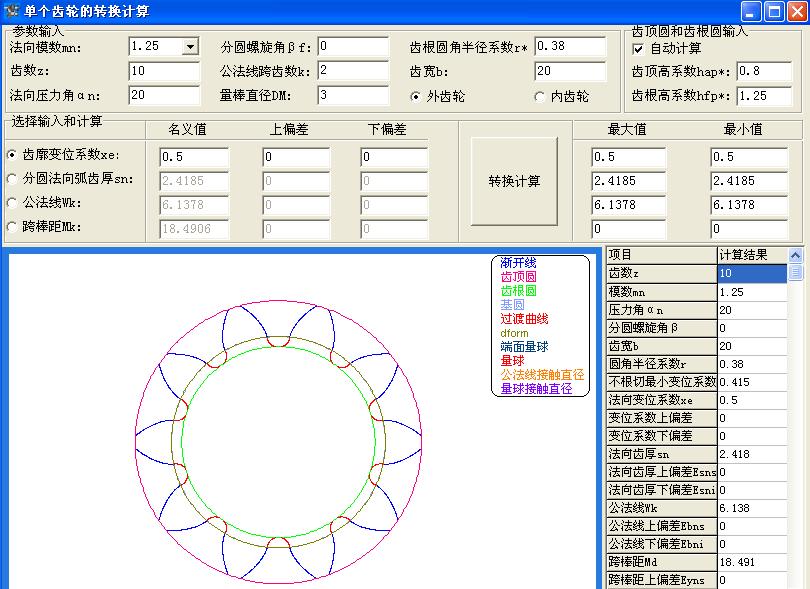

算了一组数据：
是按无侧隙啮合算的，实际设计时考虑侧隙：

mikeytang · 发表于 2010-11-3 12:41

齿顶高系数为何选择0.8而不是1呢？

fawcgzmg · 发表于 2010-11-3 13:15

选1好像不能同时满足测绘的2个齿轮的齿顶圆

mikeytang · 发表于 2010-11-3 14:56

就是这个问题，我是想知道为何选0.8而不是1，

luomo226 · 发表于 2010-11-3 16:50

我做变速器齿轮，就没有看到过标准的，我只看直径，不看系数。呵呵……
