自己画的初次

panpan · 发表于 2010-10-24 12:08

您需要登录才可以下载或查看，没有账号？注册

x

第一次画的斜齿轮觉得有点怪

wuyiwei · 发表于 2010-10-24 13:45

本帖最后由 wuyiwei 于 2010-10-24 13:51 编辑

螺旋线的螺旋角和阵列的端面齿形的夹角不匹配
而且proe的扫描混合本身有缺陷，用的时候要加上混合扫描截面的旋转角度。否则你可以反测绘一下产品的分度圆螺旋角，肯定是对不上的。

hyfjy · 发表于 2010-10-24 14:53

回复 panpan 的帖子

很好的一个作品，真的很不容易，能发上作品就是好样的。

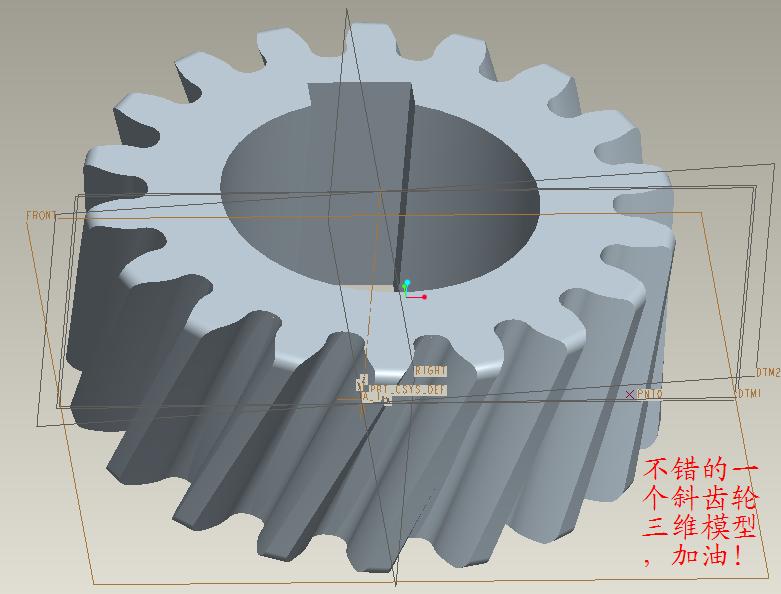

下载后解压，用PROE打开，有如下图：

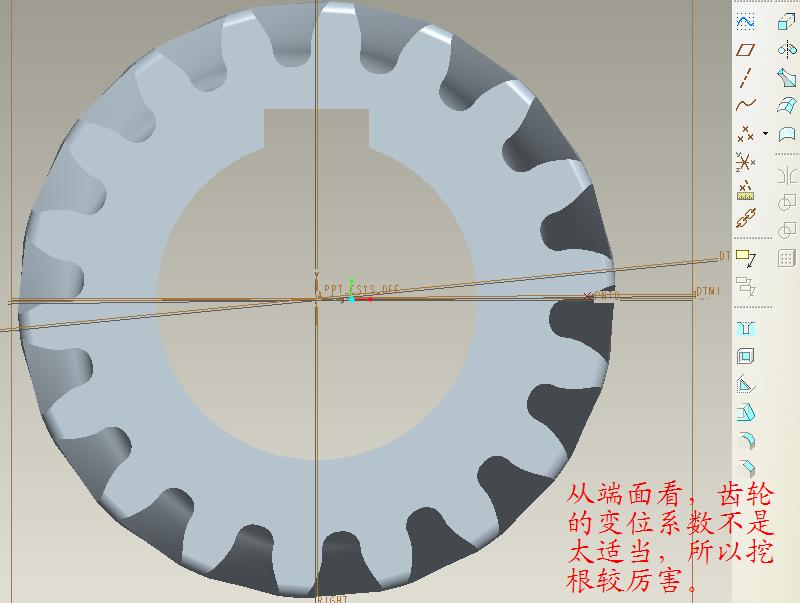

分析一下"有点怪"的原因：

顶一个，加油！

ys789 · 发表于 2010-10-24 15:02

顶一个

wuyiwei · 发表于 2010-10-24 15:09

本帖最后由 wuyiwei 于 2010-10-24 15:11 编辑

有点怪的原因不是因为变位系数，和根切也没有关系，是因为造型方法不对，没有鼓型的情况下齿顶和齿根的宽度在任何一个截面应该是相等的，而楼主的模型宽度是不相等的。
[img][/img]

wuyiwei · 发表于 2010-10-24 15:13

附修改后的模型

speed_long · 发表于 2010-10-24 15:31

正不正确，要测量一下这个齿轮的M值和齿顶厚度看是不是跟理论计算的结果一样。

wuyiwei · 发表于 2010-10-24 16:34

本帖最后由 wuyiwei 于 2010-10-24 16:38 编辑

回复 speed_long 的帖子

测量+计算确实是验证模型正确性的方法，但看起来就不对的模型，就没必要验证了吧！
而且楼主的模型M值和齿顶厚根本就不是定值，在不同的截面上是不相等

panpan · 发表于 2010-10-25 00:07

谢谢各位的指教

panpan · 发表于 2010-10-25 00:27

回复 wuyiwei 的帖子

打开一看不觉怪了
看来我还得努力啊呵呵...
谢谢纠正
