行星减速电机群中看到的图计算的结果

huijind

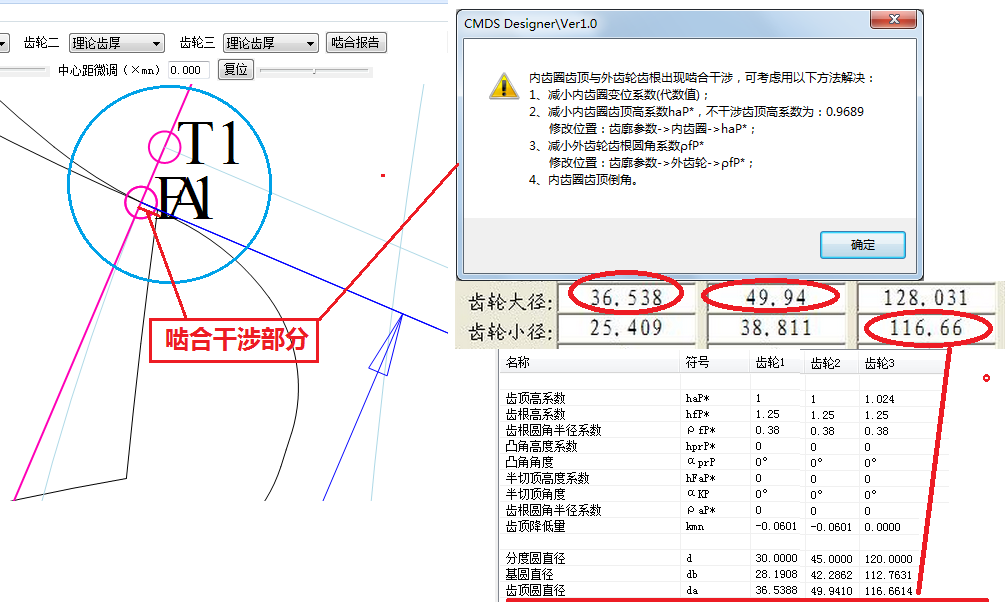

从计算所输出的数据看，重合度太高，没有进行行星减速机构的评审计算，也没有进行理论干涉计算。该计算程序还需补充完善。
供参考的意见，请作者不必追究。

48824305

重合度应该是越高越好吧

huijind

重合度与理论干涉是一对矛盾，重合度高了，产生理论干涉的可能性很大。
在不产生理论干涉的前提下，重合度高当然好。
是我所设计计算电机行星减速齿轮副的体会，供参考。

hyfjy

回复 huijind 的帖子


    是的，尚未来得及弄出来，都不是大问题。谢谢提醒。

tpl123432108

软件不错，我喜欢

niuershiye

huijind 发表于 2010-10-24 10:02


登录/注册后可看大图

从计算所输出的数据看，重合度太高，没有进行行星减速机构的评审计算，也没有进行理论干涉计算。该计算程序 ...

这个意见是好的 ，对内啮合重合度不是最大问题。内齿数少时， 内核干涉必须核对。

就本楼 12-18-48 例子 ， 在理论无侧隙下，就有轻微干涉，这歌干涉被侧隙与倒角掩埋了 。
