一个小型的外插齿刀计算程序

logxing · 发表于 2010-10-26 11:13

我还以为是新帖发布程序了。

fawcgzmg · 发表于 2010-10-26 14:19

本帖最后由 fawcgzmg 于 2010-10-26 14:27 编辑

是加工插齿刀的滚刀吗？这个程序有插齿刀设计和制造吗？不知道老洪到底是做什么的。完善完善可以用来商用了，看来是不会共享了，呵呵

刀疤五 · 发表于 2010-10-26 15:33

本帖最后由洪都诺夫斯基于 2010-10-26 15:47 编辑

回复 fawcgzmg 的帖子

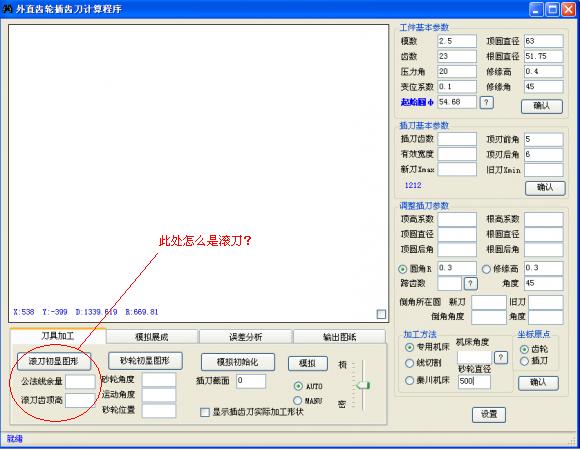

这个选页框是展示插刀如何加工出，先是滚刀滚齿形，热后再磨齿形
是加工热前插齿刀用的滚刀，如果是带倒角的插齿刀，则滚刀刀顶会变尖，或刀顶齿厚很小，或相交过头，所以增加了一滚刀齿顶高，以便手动调整滚刀形状

dgjstwg · 发表于 2010-10-26 17:04

好....下载下来

刀疤五 · 发表于 2010-10-26 20:38

本帖最后由洪都诺夫斯基于 2010-10-26 20:54 编辑

回复 msm2002 的帖子

以前听人说，带齿顶倒棱的插齿刀比较难做，当时没有弄明白，看了你的设计有点了解了，不知道你的程序能否精确的控制齿顶倒棱量。这一点还没看明白

能精确计算插刀,参看下图:先说明插刀投影齿形参数的计算.

画一个齿轮需要以下参数：模数,齿数,压力角.变位系数,顶圆,根圆,定一个齿轮的参数方程只要模数,齿数,压力角.变位系数,这四个参数据即可.
1.齿轮的图纸加工参数是已知的,我们可以写出齿轮齿廓部份的渐开线参数,即工件参数1,根据齿轮的齿顶修缘高,修缘角,我们也可以写出倒角部份的渐开线参数,即工件参数2.
2.初定了新插刀的变位系数,齿数,前后角后,就能写出插刀任意截面齿廓部份的渐开线参数,即插刀参数1,工件参数1和插刀参数1相啮合,可求出中心距.
3.有了工件参数2,和中心距,就可以写出插刀倒角结部份的渐开线参数,即插刀参数2.
4.有了插刀参数1,和插刀参数2,就能计算出此两渐开线齿廓的相交点所在的圆直径.
5.加上计算出的插刀顶圆,根圆,那么此截面的插刀理论投影齿形参数就全部计算出了.
就这么简单!
考虑插刀的加工方法,及检测.实际插刀的形状,及端面齿形本程序也计算了,这个是费劲的

,见下图

fawcgzmg · 发表于 2010-10-27 12:35

本帖最后由 fawcgzmg 于 2010-10-27 12:42 编辑

这个软件是用来制造插齿刀还是设计插齿刀，有没有用这个软件设计的实例，贴出来看看，另外希望能有限制的共享，验证一下，光听老洪一个人在那说来说去，实在没什么意思，呵呵

刀疤五 · 发表于 2010-10-27 21:25

回复 fawcgzmg 的帖子

这个软件是用来制造插齿刀还是设计插齿刀，有没有用这个软件设计的实例，贴出来看看，另外希望能有限制的共享，验证一下，光听老洪一个人在那说来说去，实在没什么意思，呵呵

1。这是一个外直齿轮的设计计算软件，软件不能用来制造插刀，只是计算出一些插刀加工工艺过程中的需要的参数。
2。现还没有设计应用实倒，因我处不是做刀的。不过自已用PRO/E测试了。
3。本来我的程序中，还有一种加工方法是“成型法”加工，但是感觉按此方法不一定能设计算出倒角插刀，而且误差分析也难，后面我就放弃了。最终的程序会加上的。否则程序就不完善。
4。刀具出图这一选页框还没完成。但没有技术问题.
5。本身程序定位是比软高的,但要实现商用,有难度.想把程序写得很好,但写得好,发布了,会被人破解的.很矛盾。
6。通过这个帖子，很想和大家交流技术上的问题，插刀是一边学，一边写，写到后面，发现插刀难，比滚刀难。

刀疤五 · 发表于 2010-10-29 19:38

没人顶,自已顶一下

longyaner521 · 发表于 2010-12-7 21:59

是有点吊胃口的意思，不放出来，就算有问题，大家也不能帮你发现啊？嘿嘿！

speed_long · 发表于 2010-12-7 22:55

如果还不放程序出来,大家都不要回复贴子了,让它沉沉沉
