等顶隙弧齿锥齿轮切向变位系数

水一样的人生

高手指导一下，等顶隙弧齿锥齿轮切向变位系数怎么计算？:'(

bauer

         各种齿制都会有差别，克制等高齿、格里森收缩齿等都有各自的推荐值，找相关资料看吧！

hyfjy

资料上的图也好，表也好，基本上是安齿数比与小轮的齿数来决定的，其实目的是为了使小轮的齿顶弧齿厚略大点，大轮的齿顶弧齿厚略小点，一个度就是增大的同时大轮也不至于太小，好处是增加齿厚的小轮抗弯强度大大提高，同时是以牺牲大轮的抗弯强度来实现的，所以要综合考虑，有时还得画出齿形来看一下结果。用软件表示一般有公式的可以直接编入公式，如果没有的话，也可以用数值法编入程序中，实现自动计算。

hyfjy

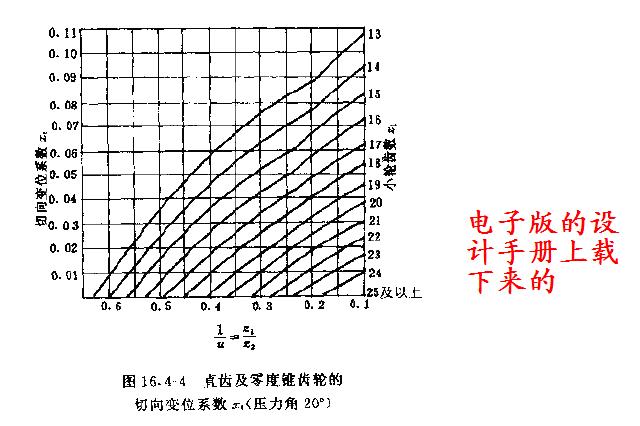

找一下软件版的设计手册，载了几张图，就够用的了。

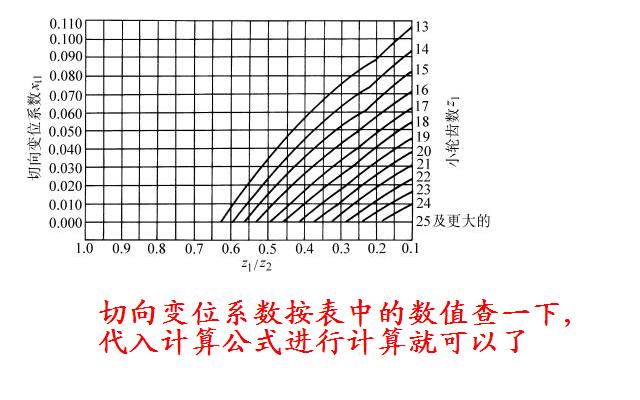

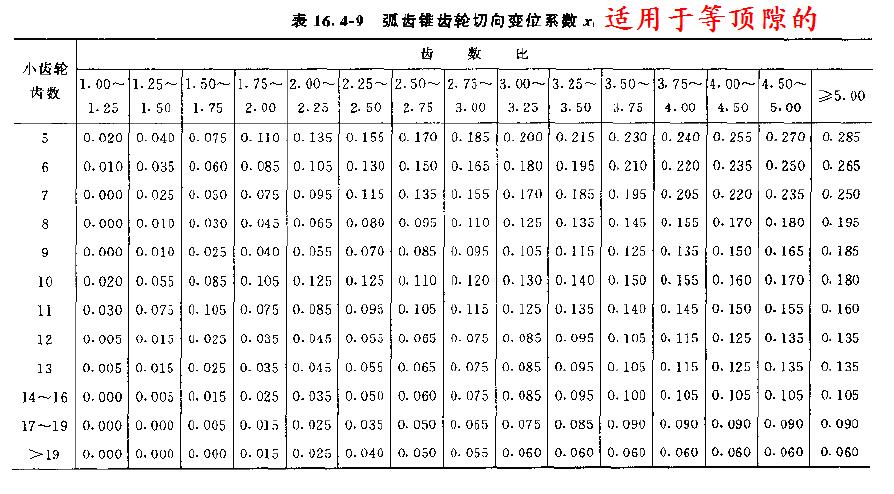

下面这个表是在格里森制的圆弧齿锥齿轮设计公式中附的，能用于格制的设计。



其实找一下也就知道了各参数选择的不同吧。图一与图二也许就是一张表载的，尽管是不同的设计资料上的。编资料的人大多数是照抄不误的。

ilifeilafang

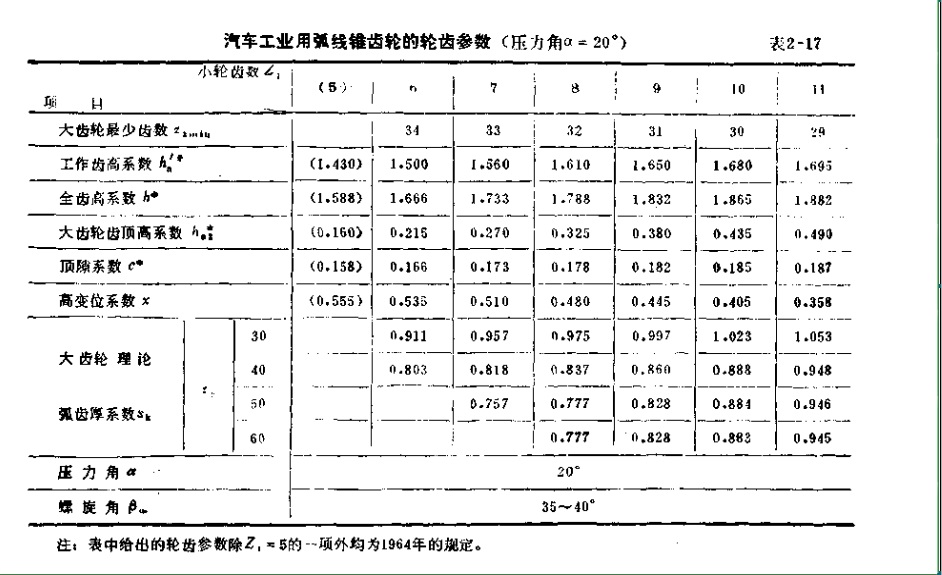

前辈你好，切向变位系数是不是就是弧齿厚系数，这张图和上图推荐的值不一样啊 ，请问是怎么回事？


登录/注册后可看大图

ilifeilafang

hyfjy 发表于 2010-11-9 19:01


登录/注册后可看大图

找一下软件版的设计手册，载了几张图，就够用的了。


登录/注册后可看大图

前辈你好，切向变位系数是不是就是弧齿厚系数，这张图和上图推荐的值不一样啊 ，请问是怎么回事？

hyfjy

ilifeilafang 发表于 2013-4-16 16:26


登录/注册后可看大图

前辈你好，切向变位系数是不是就是弧齿厚系数，这张图和上图推荐的值不一样啊 ，请问是怎么回事？

对于各种表格上提供的数据，可以采用拿来主义的，做得多了，比较下那个更好，不就是了么，那都是前人总结出来的一些经验数据吧。

ilifeilafang

hyfjy 发表于 2013-4-16 20:15


登录/注册后可看大图

对于各种表格上提供的数据，可以采用拿来主义的，做得多了，比较下那个更好，不就是了么，那都是前人总结 ...

前辈，因为不了解，所以不知道哪个表格的数据是对的，而且切向变位系数差的太多了，还望前辈能指教一二，谢谢。
