请教塑胶行星轮内齿圈模具问题

zhumeisheng · 发表于 2010-10-9 08:22

您需要登录才可以下载或查看，没有账号？注册

x

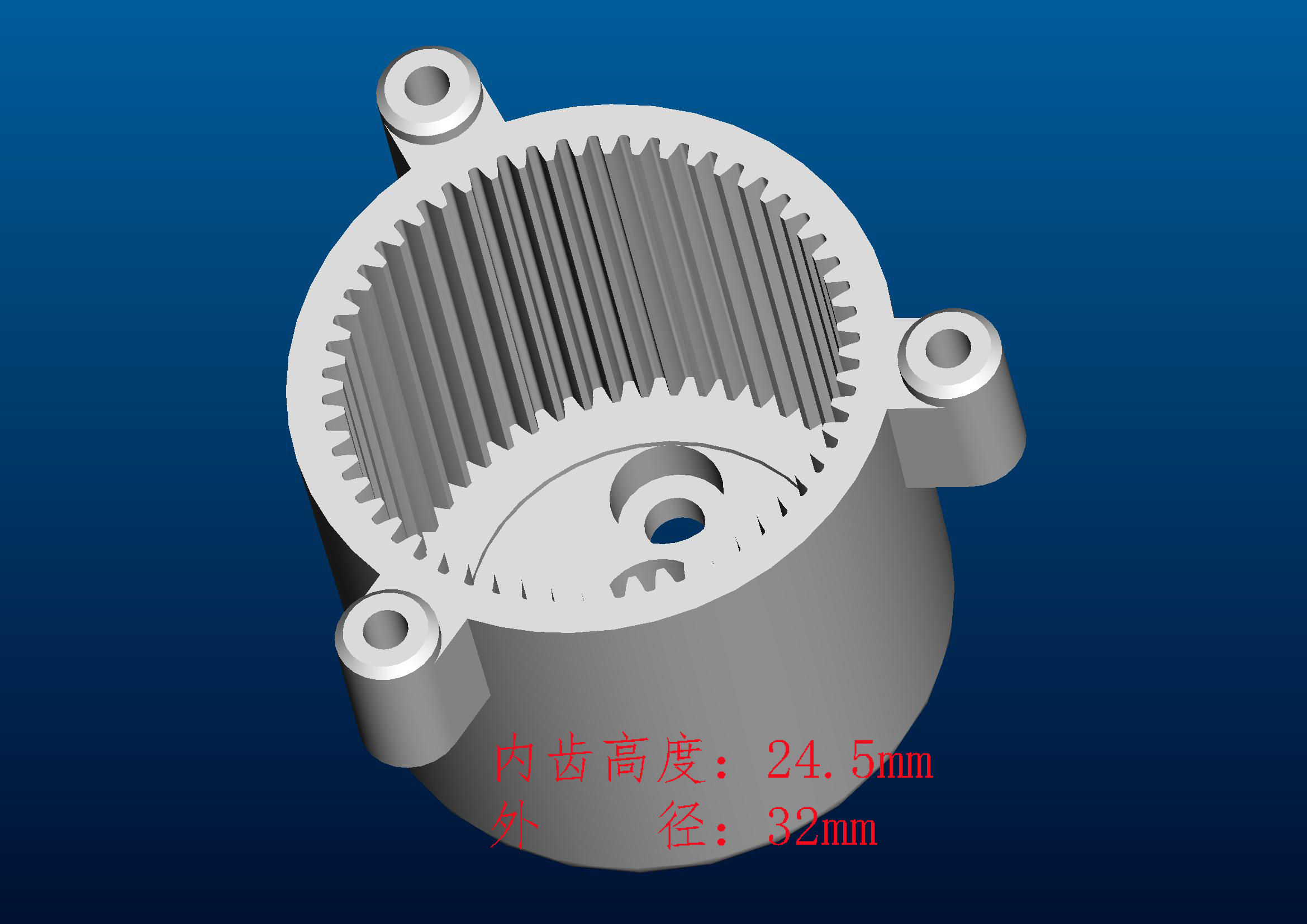

请高手帮我看一下，如图所示内齿圈脱模有没有难度？输入转速5000转，输出转速30转，尺寸图上有，由于塑胶齿圈考虑到出模斜度的问题，所以请高手分析下！

hesheya · 发表于 2010-10-9 09:13

可以是可以的，或许你也可以把此结构改变一下

zhumeisheng · 发表于 2010-10-9 16:38

能不能具体说下改变方法？考虑到做直身的话可能会拉伤，但做斜度的话又会影响齿圈精度而导致齿轮配合不好东西！

tonnyzhang8186 · 发表于 2010-10-9 18:35

应该没有什麽问题，内齿镶件单独做，做好充足的冷却水路；只是外圈可能会有夹线

ycwang666 · 发表于 2010-10-9 21:12

你的这个齿圈在结构上有很多问题的，能不能做出了，肯定可以，但收腰的问题你考虑没有？与马达定位的配合可能有问题。三个耳朵出的缩水肯定有。与顶盖的配合有问题，没有止口肯定不行。不要嫌我说的多哦。

zhumeisheng · 发表于 2010-10-9 22:13

谢谢大家的关注，只要是内齿圈出模不影响齿形精度，其它的我会搞定的

速龙刘健 · 发表于 2010-10-29 23:53

你可以把内齿轮的参数发给我,我给你看下,怎样做是最好的方法.13926856257@163.com
我公司专业加工此类电极模具,
