KISSsoft里面如何设置齿根单圆弧？

hustnty · 发表于 2018-11-16 11:42

您需要登录才可以下载或查看，没有账号？注册

x

请问：KISSsoft里面如何设置齿根单圆弧？

dengxiangxi · 发表于 2018-11-22 08:12

什么叫齿根单圆弧能解释的清楚一点吗

yongxiangle1969 · 发表于 2018-11-23 08:11

齿轮齿槽底为一个近似的全圆弧--俗称单圆弧（full radius）。而双圆弧齿槽底有平台。

luomo226 · 发表于 2018-11-23 15:53

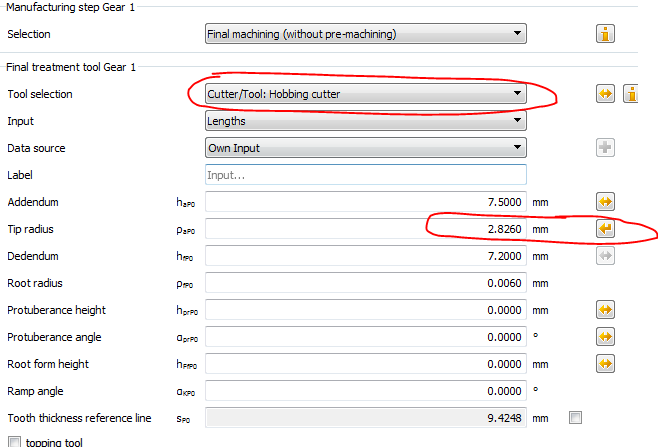

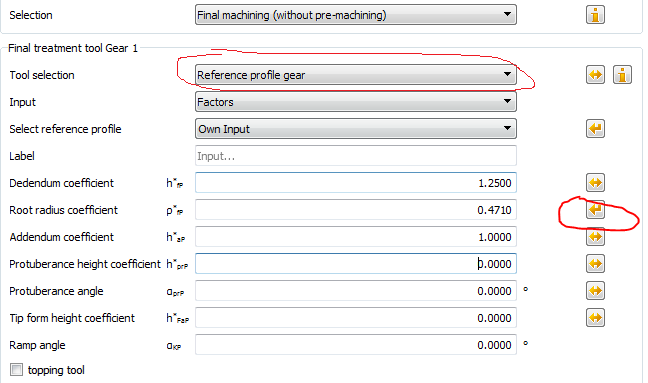

在reference profile模块下，输入参数是计算下就好了（可以选择齿形输入方式或刀具输入方式）……

hustnty · 发表于 2018-12-6 22:57

luomo226 发表于 2018-11-23 15:53
在reference profile模块下，输入参数是计算下就好了（可以选择齿形输入方式或刀具输入方式）……

非常感谢！

hustnty · 发表于 2018-12-6 23:00

dengxiangxi 发表于 2018-11-22 08:12
什么叫齿根单圆弧能解释的清楚一点吗

齿根单圆弧就是齿槽是通过一个全圆弧过度连接三楼回复是正确的

mrmrw · 发表于 2018-12-7 08:23

hustnty 发表于 2018-12-6 23:00
齿根单圆弧就是齿槽是通过一个全圆弧过度连接三楼回复是正确的

所谓齿根单圆弧是指齿条型刀具的齿顶是单一的圆弧，齿轮在展成过程中，齿根过渡曲线是有刀具齿顶的单一圆弧展成而来。——这里的单圆弧是指齿条型刀具的，不是指齿轮齿根的。齿根过渡曲线并不是一条圆弧这么简单，是有齿轮几何参数和展成方法决定的！

daniel_wang · 发表于 2021-5-26 10:59

mrmrw 的是正解

西北雪峰 · 发表于 2021-5-26 11:52

mrmrw 说的很好

子虚 · 发表于 2021-5-26 13:02

mrmrw 发表于 2018-12-7 08:23
所谓齿根单圆弧是指齿条型刀具的齿顶是单一的圆弧，齿轮在展成过程中，齿根过渡曲线是有刀具齿顶的单一圆 ...

正解，不同的刀具加工得到的齿根曲线并不相同。比如滚齿刀得到的是延伸渐开线的等距曲线，插齿刀得到的是延伸外摆线的等距曲线。这个结果对于齿根强度计算是有影响的，KISSsoft得到的齿根曲线是根据刀具展成出来的，比较精确。
