求一个面齿轮模型，参数如下，非常感谢！

hyfjy

基本参数中，大径和小径是错的，应该为大半径和小半径
另外，刀具的径向变位系数应该明确指出，否则得到的面齿轮模型随着小轮变位系数不一样，是不可以互换的。另外，应该给出要求的配合齿侧间隙。

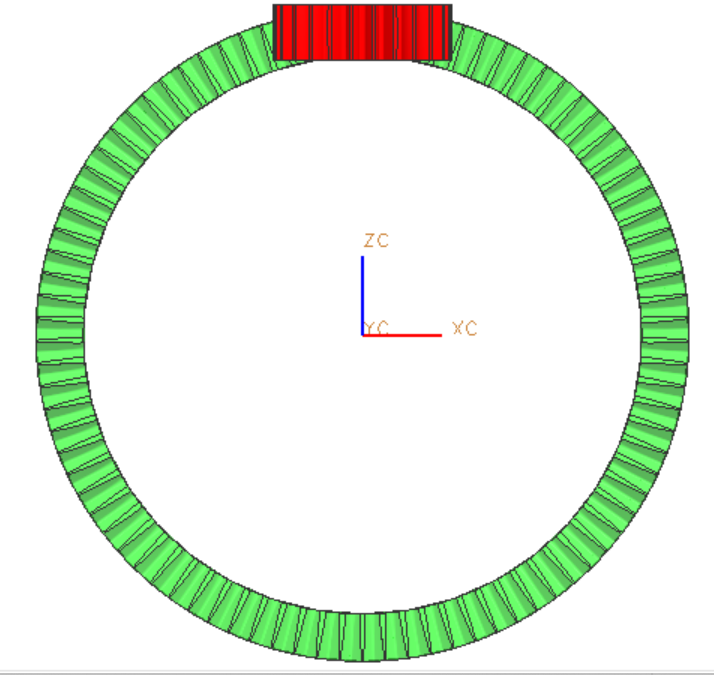

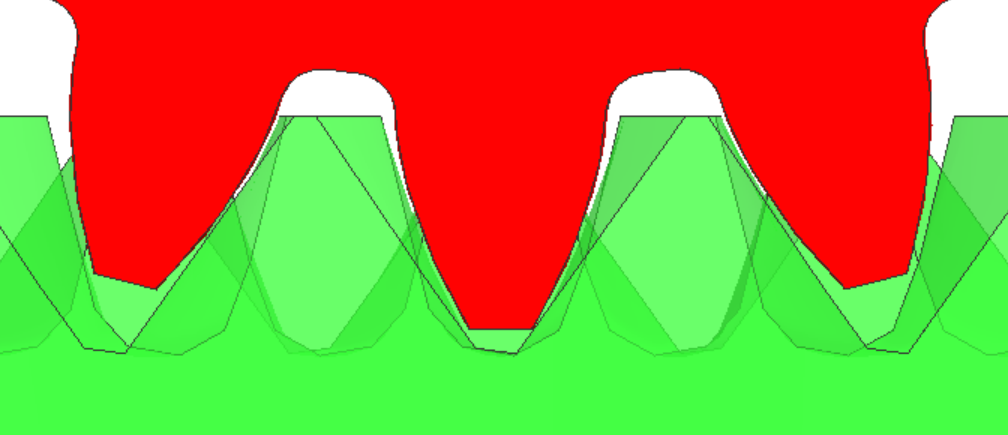

计算参数及计算结果：

    输入基本参数

圆柱齿轮模数: 3

  小齿轮齿数: 25

  面齿轮齿数: 89

  法向压力角: 20

  齿顶高系数: 1

  齿根高系数: 0.25

齿轮变位系数: 0.2

面齿轮齿减薄: 0.03

  齿轮螺旋角: 0

    计算输出参数

小齿轮分圆直径: 75

小齿轮基圆直径: 70.4769465589431

    小齿轮大径: 82.2

    小齿轮小径: 68.7

齿轮分圆弧齿厚: 5.03996219122427

小齿轮参考齿宽: 25.5

面齿轮外圆直径: 302

面齿轮内圆直径: 258

面齿轮最大齿高: 6.61

面齿轮齿部总厚: 24

面齿轮最大齿高: 6.61

面齿轮起始高度: 35.24

  齿轮平移距离: 127.25

    本次修形参数

面齿轮端面距离 3.7

面齿轮端面减薄 0.045

面齿轮顶部距离 1.5

面齿轮顶部减薄 0.03

hyfjy

配合的间隙：
