格里森锥齿轮建三维模型免费3次

智远智能 · 发表于 2018-10-30 23:37

您需要登录才可以下载或查看，没有账号？注册

x

根据提供的格里森锥齿轮参数，我们可以建立格里森锥齿轮的三维模型，导入UG中即可建立精确的齿轮副模型。本帖里我们提供免费建模服务3次，欢迎大家验证。

hyfjy · 发表于 2018-10-31 11:04

可以放出任意三套参数的模型供大家验证啊

智远智能 · 发表于 2018-10-31 20:37

自己出题自己做，可能公信力不足，还是请版主出个题吧

hyfjy · 发表于 2018-11-1 10:04

智远智能发表于 2018-10-31 20:37
自己出题自己做，可能公信力不足，还是请版主出个题吧

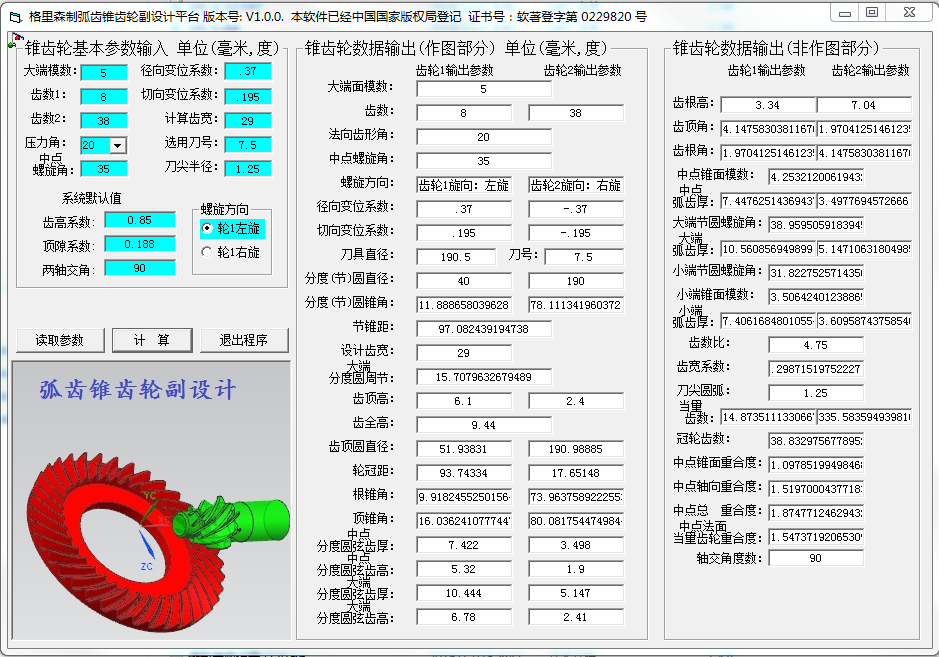

基本参数及计算参数：

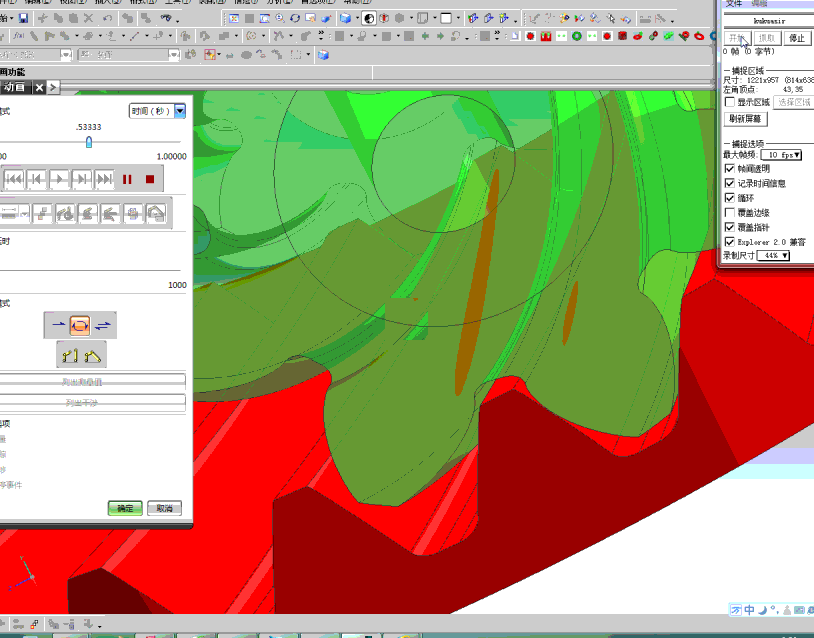

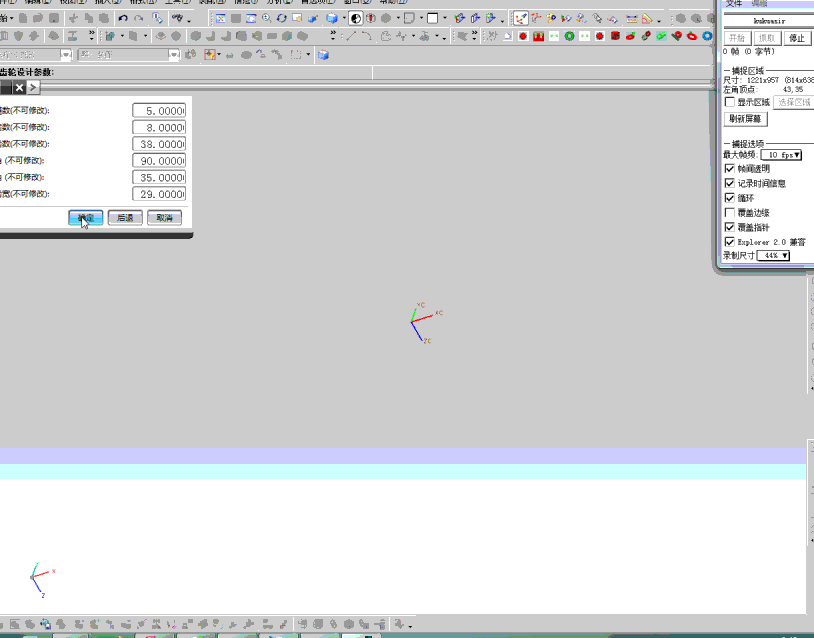

在UG中快速自动高精度安装建模：

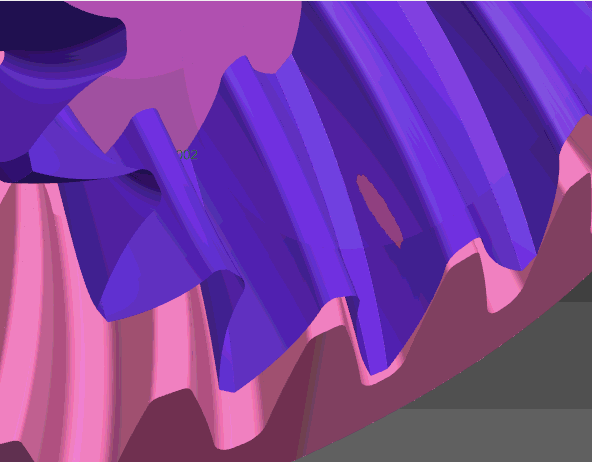

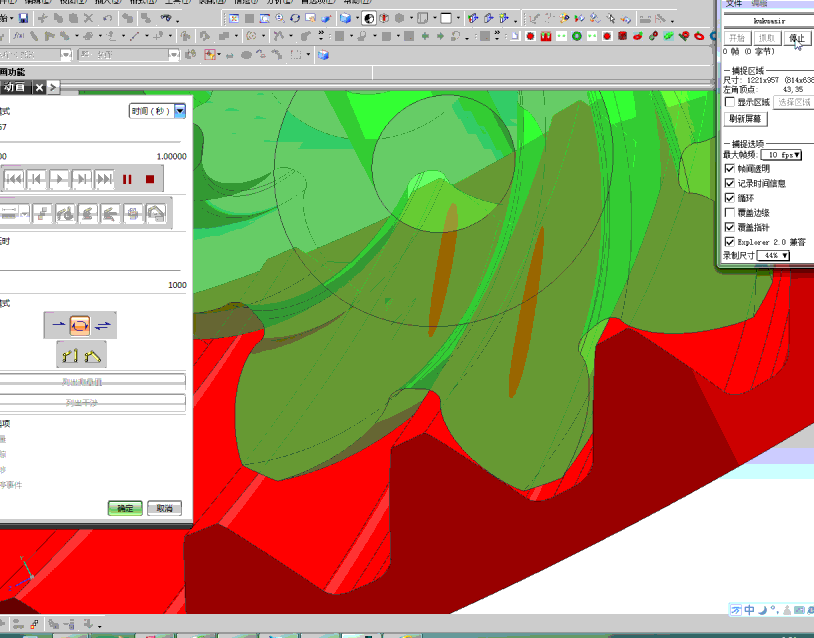

默认修形（自动对所有参数的齿形，齿向进行修形）得到的啮合印痕：


近观与远观：

所有的参数文件：

圆弧齿螺旋伞计算结果.zip (1.39 KB, 下载次数: 34)

从开始计算到所有文件传出，大约需要20分钟时间。

hyfjy · 发表于 2018-11-1 10:09

下面是装配完成的模型，请楼主也奉献一套同参数装配完成的模型，谢谢。

8-38.part01.rar (2 MB, 下载次数: 90)

8-38.part02.rar (2 MB, 下载次数: 58)

8-38.part03.rar (2 MB, 下载次数: 214)

8-38.part04.rar (2 MB, 下载次数: 215)

8-38.part05.rar (2.11 KB, 下载次数: 20)

hyfjy · 发表于 2018-11-1 10:19

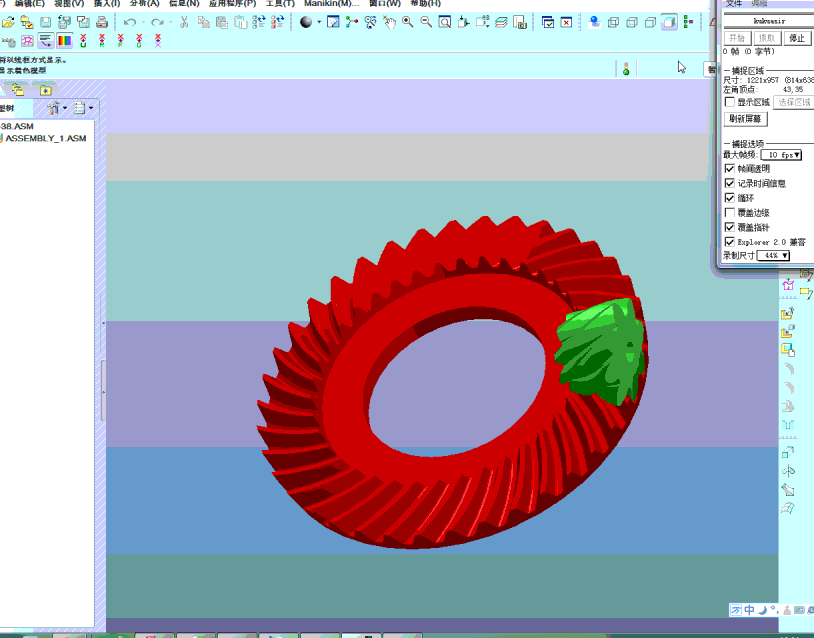

以上压缩文件，解压后导入PROE 软件得到的完全装配体：


压缩文件解压后导入UG软件，得到的完全装配体：


hyfjy · 发表于 2018-11-1 10:28

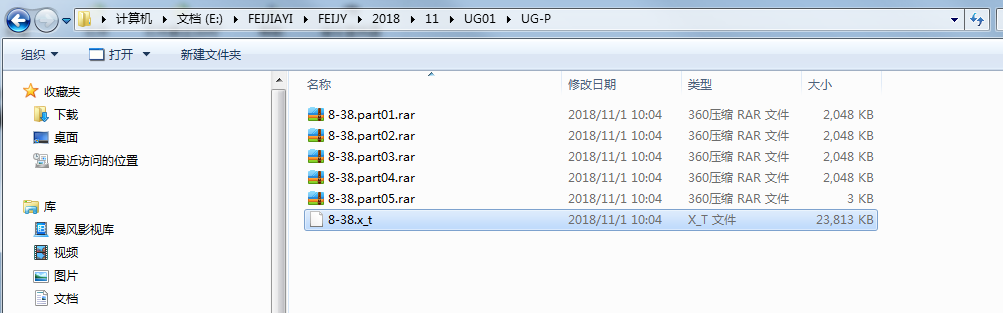

压缩文件解压后的数据文件“8-38.X_T”文件，直接导入三维软件。

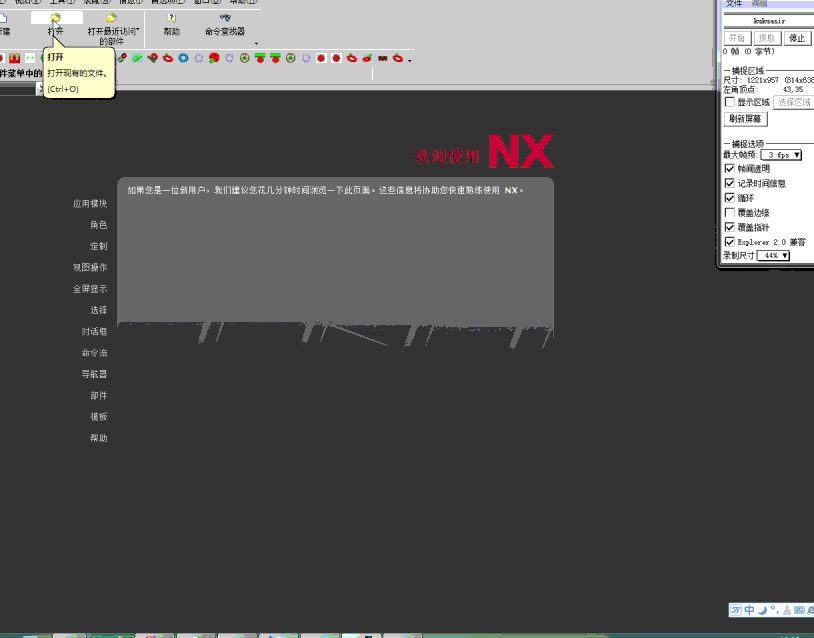

打开，指明格式为X_T，适当设置，得到模型。

hyfjy · 发表于 2018-11-1 10:39

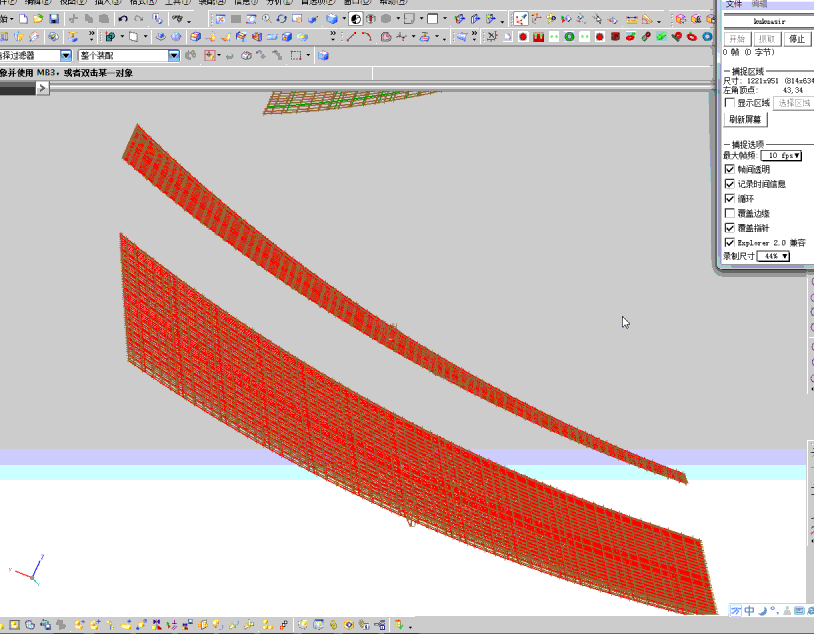

大弧齿锥齿轮的齿面点计算密度：


小弧齿锥齿轮的齿面点计算密度：


hyfjy · 发表于 2018-11-1 10:46

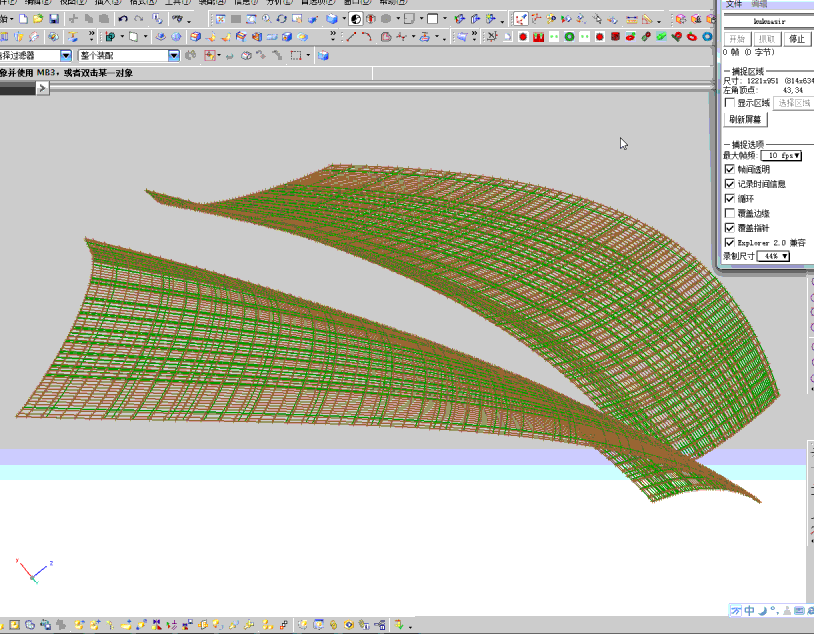

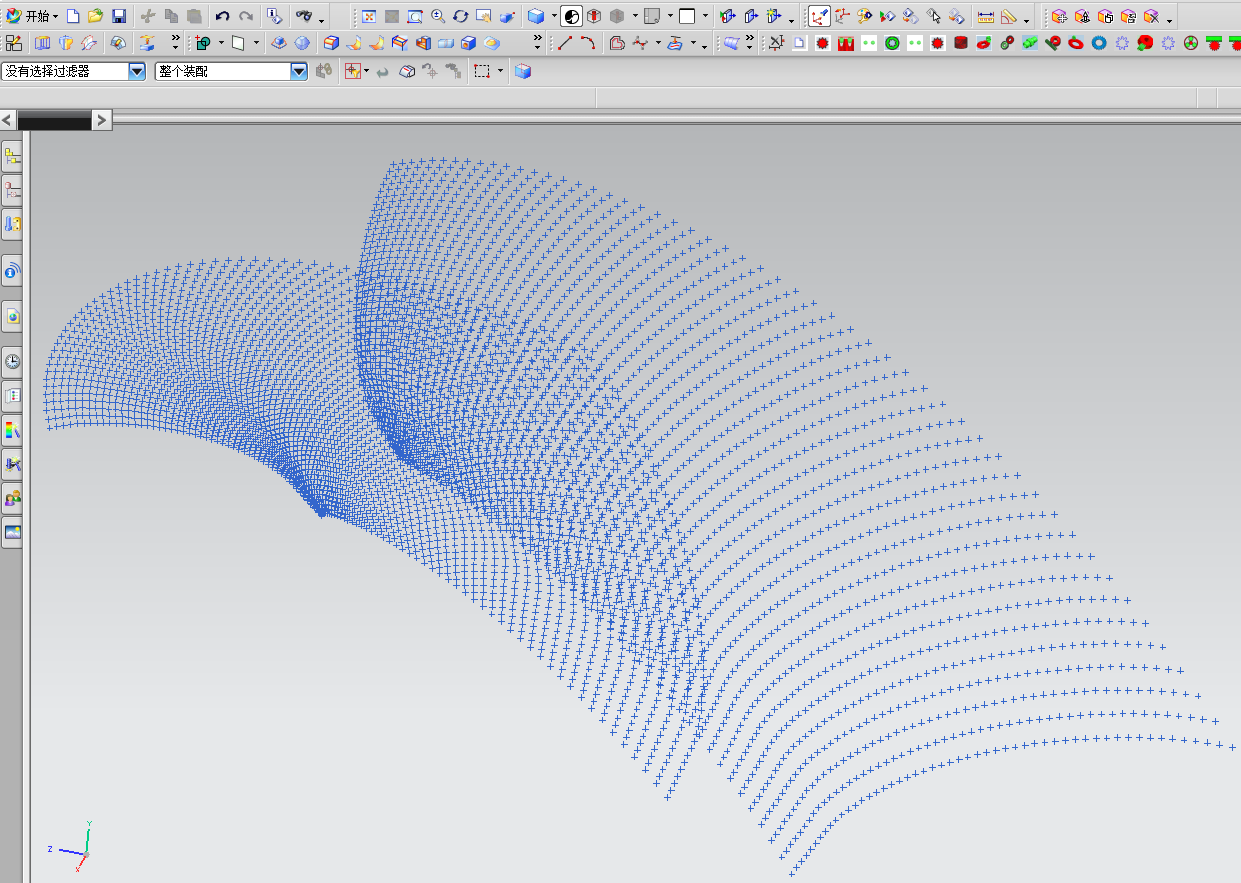

大轮齿面计算点：

小轮齿面计算点：

xiaodi868 · 发表于 2018-11-1 11:27

hyfjy 发表于 2018-11-1 10:04
基本参数及计算参数：

我做的，希望版主多多指点
