高薪酬谢齿轮测绘，有高精度进口齿轮测量中心最好

GTW2018

看到论坛里面很多大佬都操作齿轮测量设备，比如德国克林贝格P系列，日本大坂齿轮测量中心等等

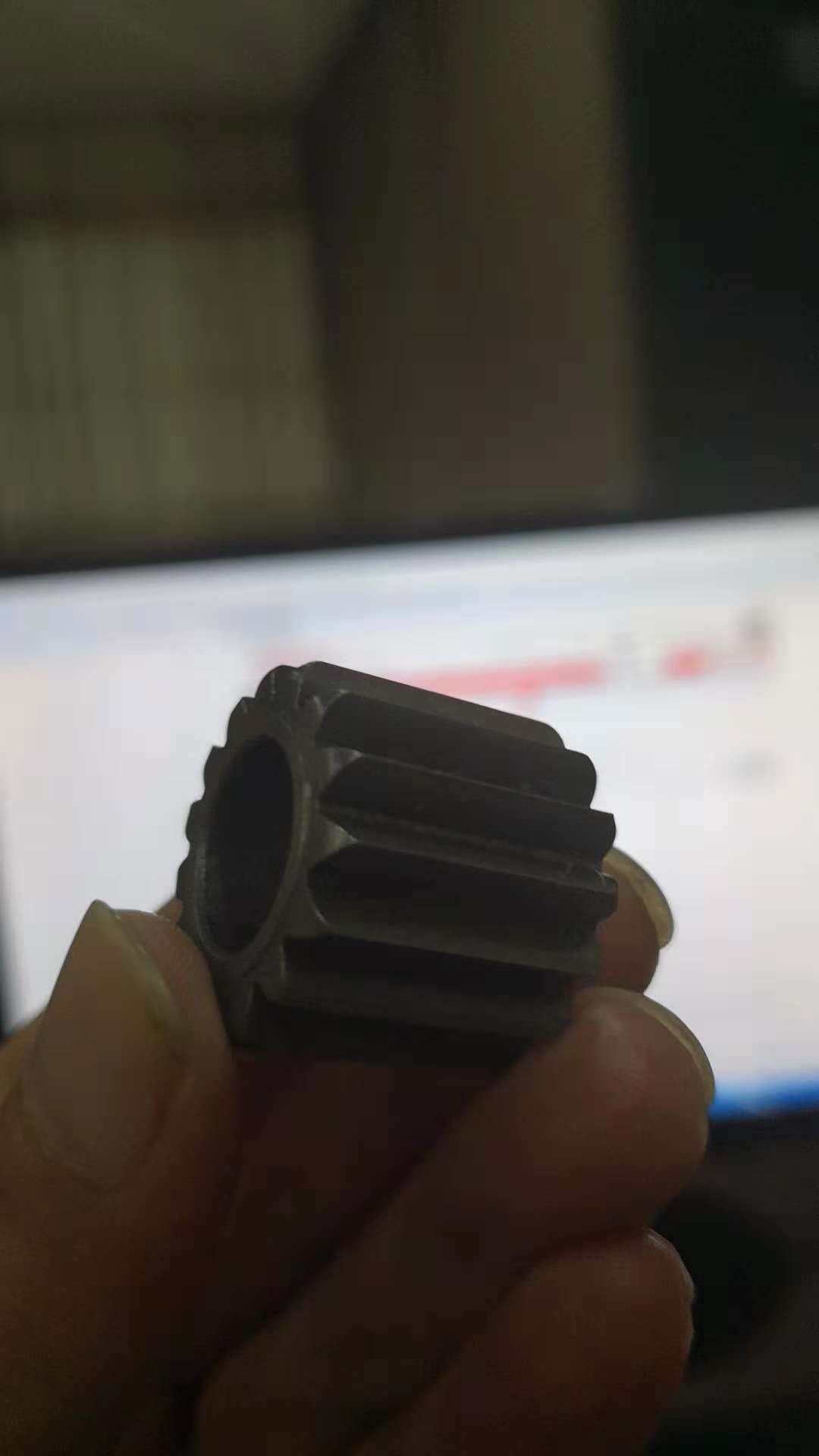

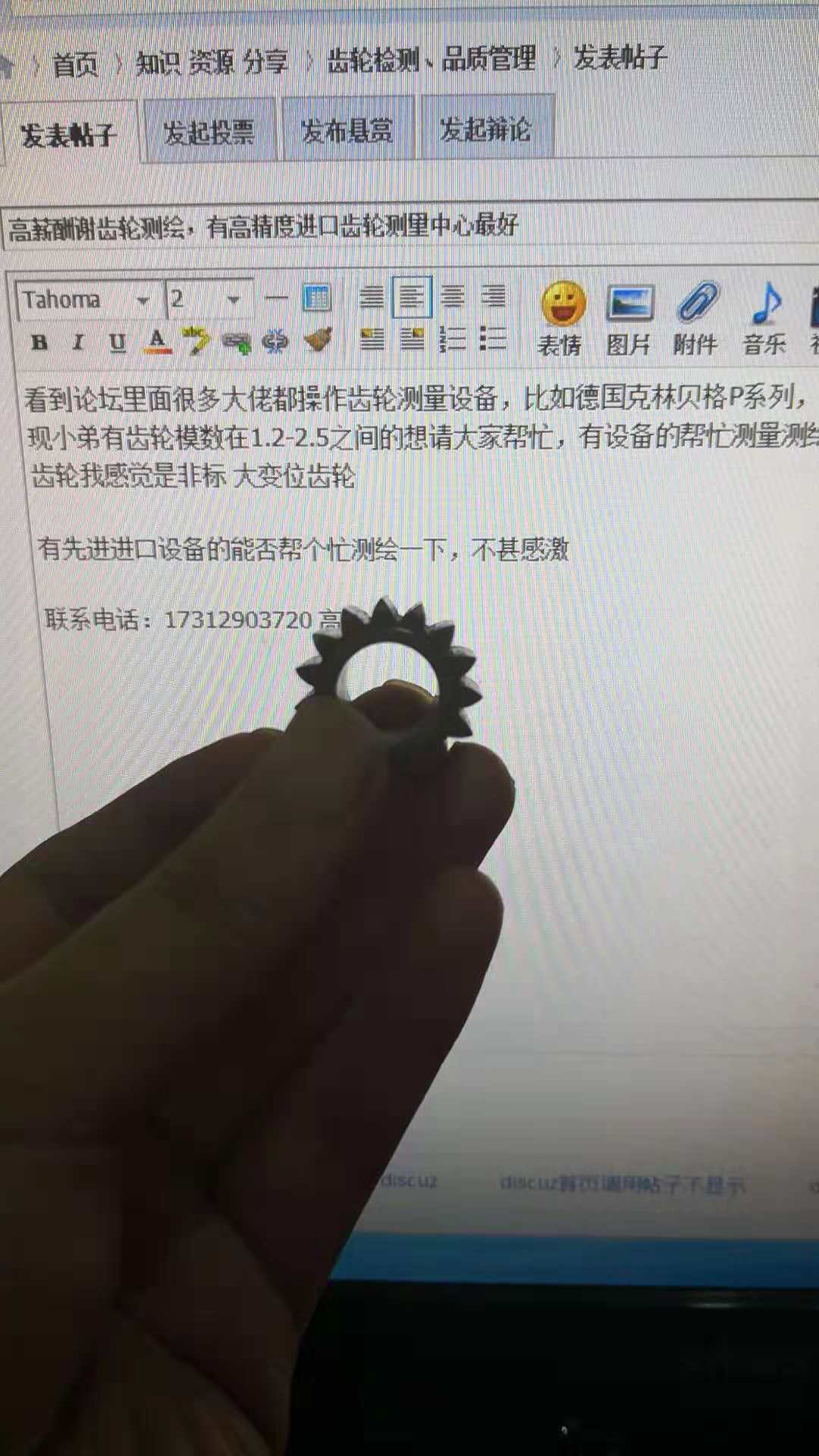

现小弟有齿轮模数在1.2-2.5之间的想请大家帮忙，有设备的帮忙测量测绘一下，重金感谢
齿轮我感觉是非标 大变位齿轮

有先进进口设备的能否帮个忙测绘一下，不甚感激

联系电话：17312903720 高

常州大闸蟹

目测你这齿轮压力角在30到45之间呀

GTW2018

常州大闸蟹 发表于 2018-10-26 10:13
目测你这齿轮压力角在30到45之间呀

我是真的不知道

zouguosen66

国产可联系可以帮你测量啊

yongxiangle1969

看你附近周边的厂家，有进口齿轮测量中心的都可以测

hyfjy

从“测绘”的角度说，无需要什么进口检测设备的，只用普通的公法线千分尺，普通的科学计算器，就应该可以完成齿轮的参数测绘计算工作，运用高精度的齿轮检测仪，主要目的是为判定产品能达到的精度等级，前提也是在已知零件参数的条件下才能使用，如果在测量时，用“试验”的办法，先给一个任意的参数，很可能在测量中会损坏机床的配件测头，一般最好不要采用。

GTW2018

hyfjy 发表于 2018-10-29 08:17
从“测绘”的角度说，无需要什么进口检测设备的，只用普通的公法线千分尺，普通的科学计算器，就应该可以完 ...

谢谢您的指导，老师。昨天刚刚闹个笑话，后来才明白之前我这个新手过去和人家说什么齿轮检测中心，他们说不需要。那个检测设备是辅助看精度，分析等等才需要

HBTIANZE

主要得有一个测量手头功夫好的师傅基本就可以搞定了。

submariner

直齿轮，是最容易测绘的，比斜齿轮简单，更不要说伞齿轮、蜗轮了。

hyfjy

精确测量一下三齿的平均公法线尺寸，再测量一下四齿的平均公法线尺寸，再测量一下大径及小径，数一下总齿数，应该就完全可以计算出这个品种的基本参数了。
