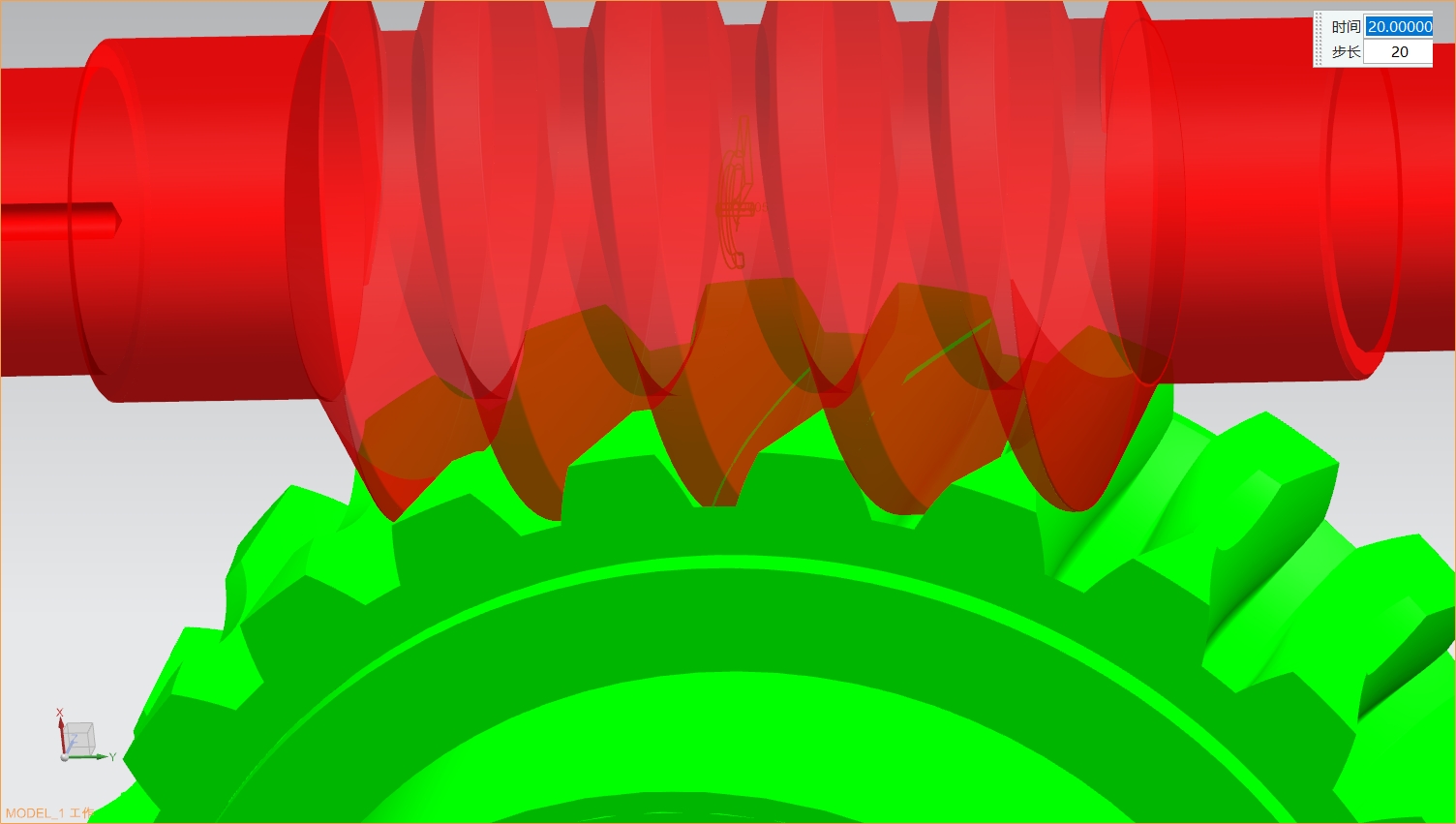

最近做的一套蜗轮副模型（不会修形），望指点

zhongtao

由于是画的客户零件，因此去掉齿部以外的部分（保护客户隐私）。

hyfjy

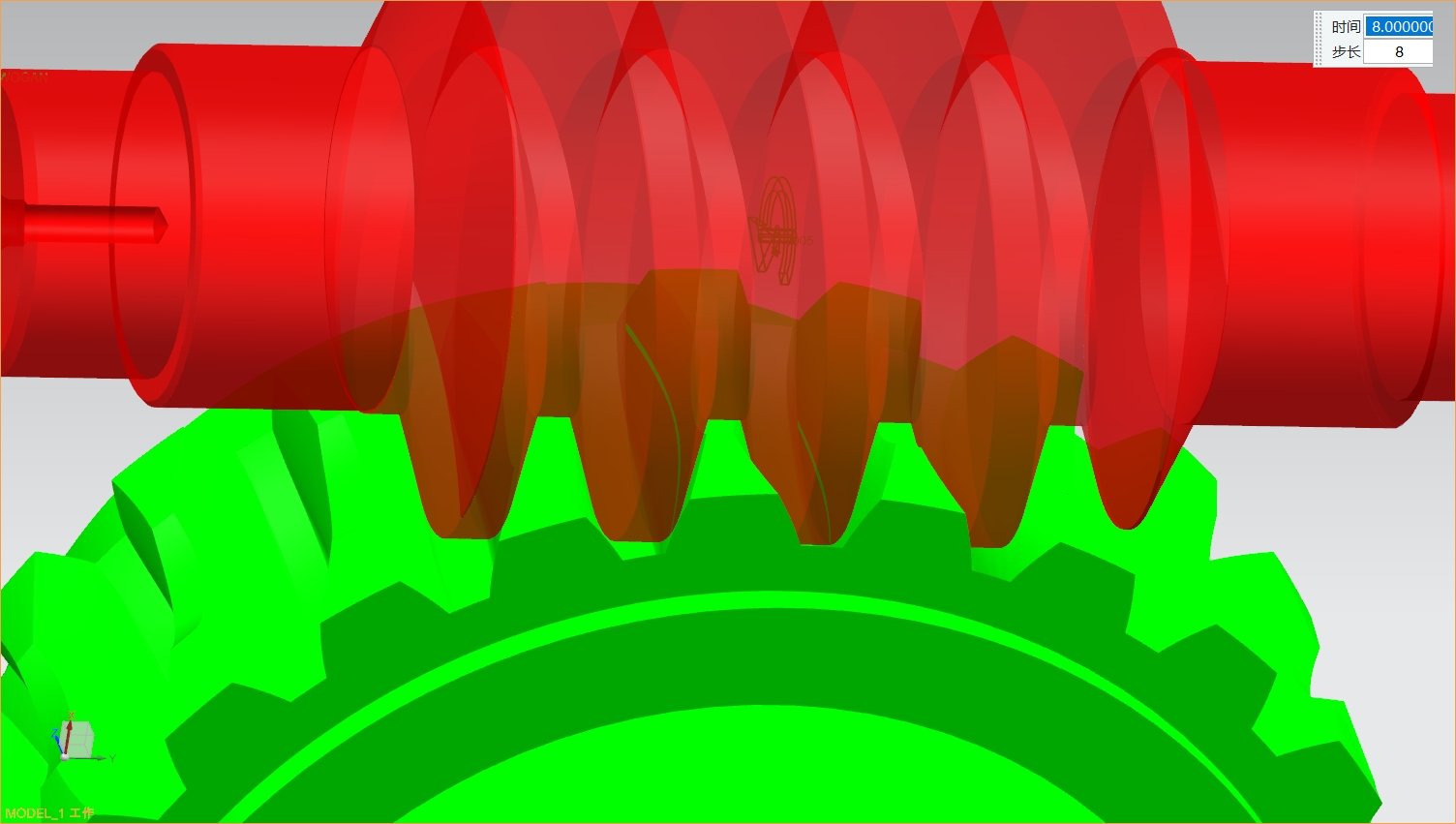

似乎有干涉的印痕，是何种原因？

zhongtao

齿面是由很多条接触线组成，不应该的呀，会不会另存的文件出了问题?
望费老指点。

zhongtao

不过我在进行缝合时，过渡曲面和有效齿面在0.01精度下缝合不了，是在0.1的精度下缝合的，可能是这儿的原因。
其实我也很纳闷，我的所有数据都是精密计算的，为什么我的过渡曲面不能和齿面线相切，而是有一点点干涉，我初步测量了下，精度应该就在0.01级别。

hyfjy

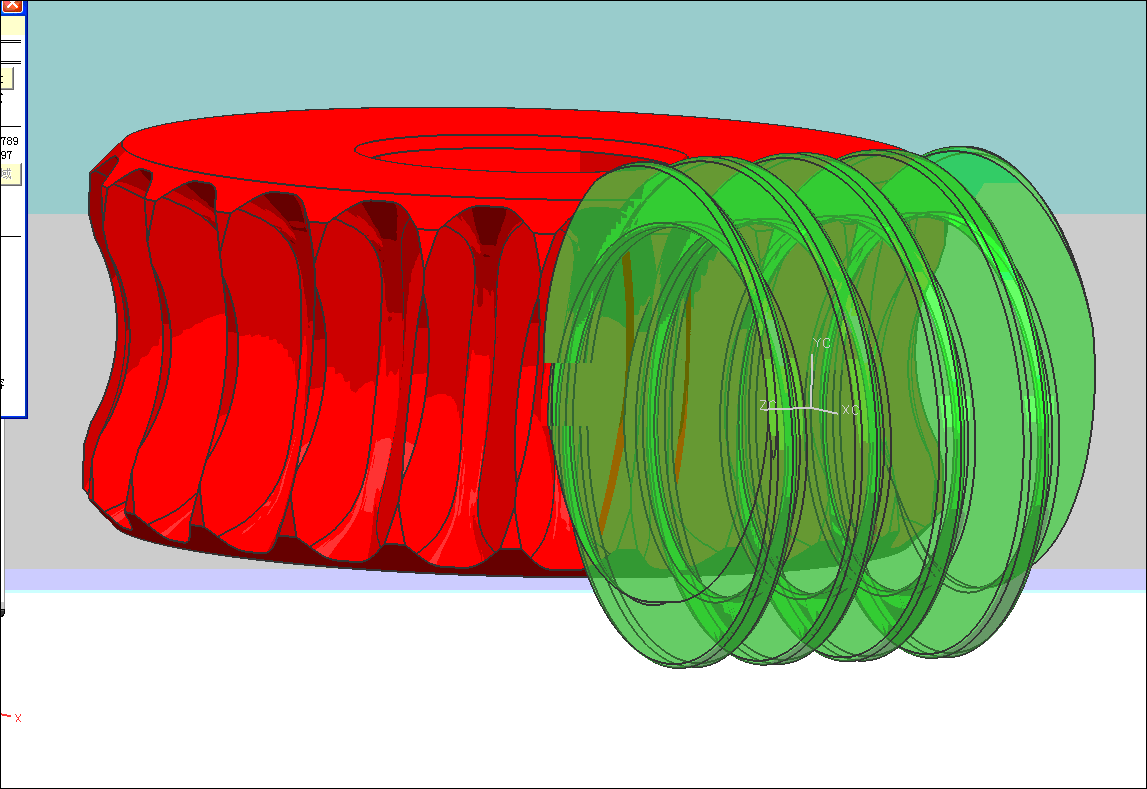

普通阿基上米德蜗杆蜗轮建模后，啮合的痕迹

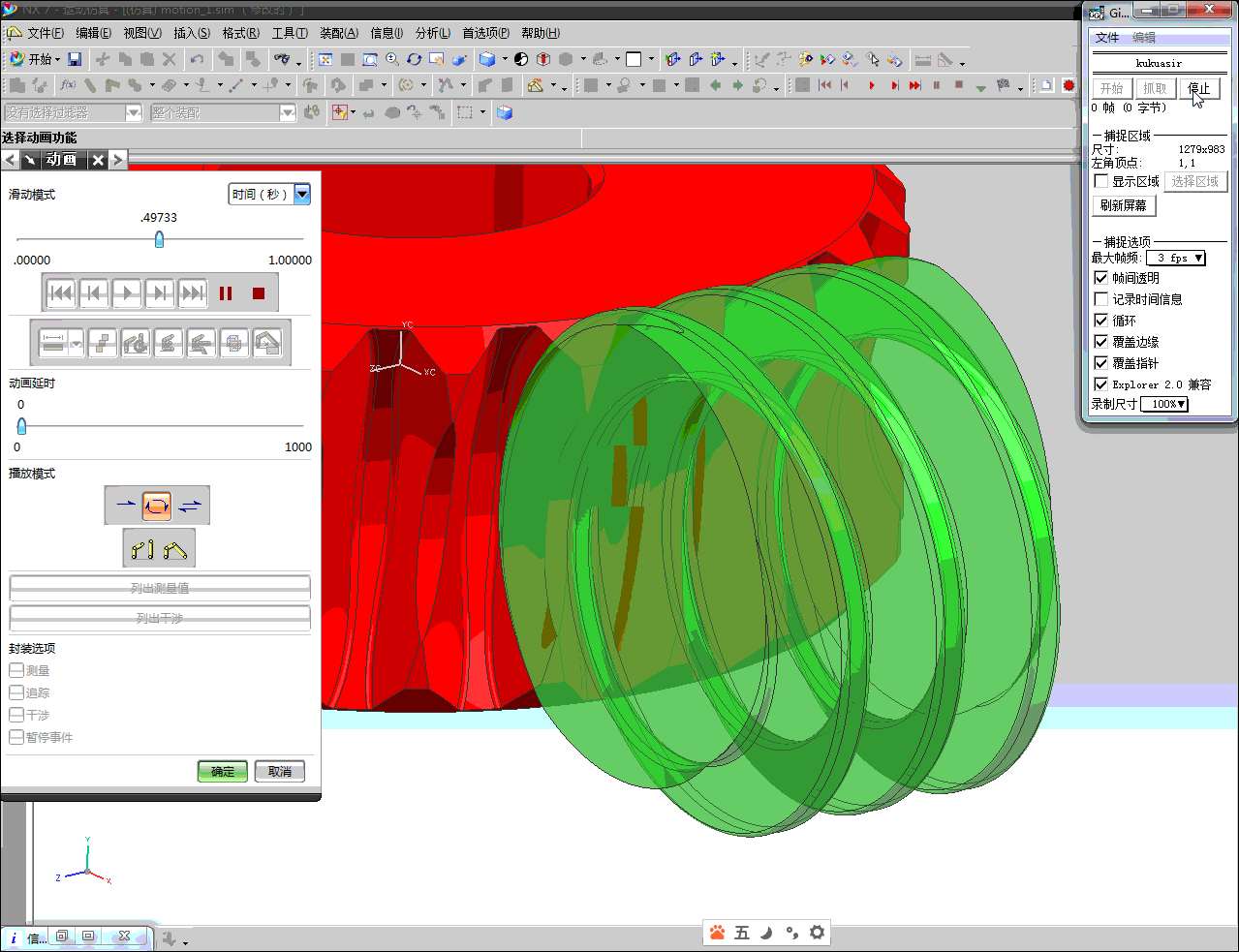

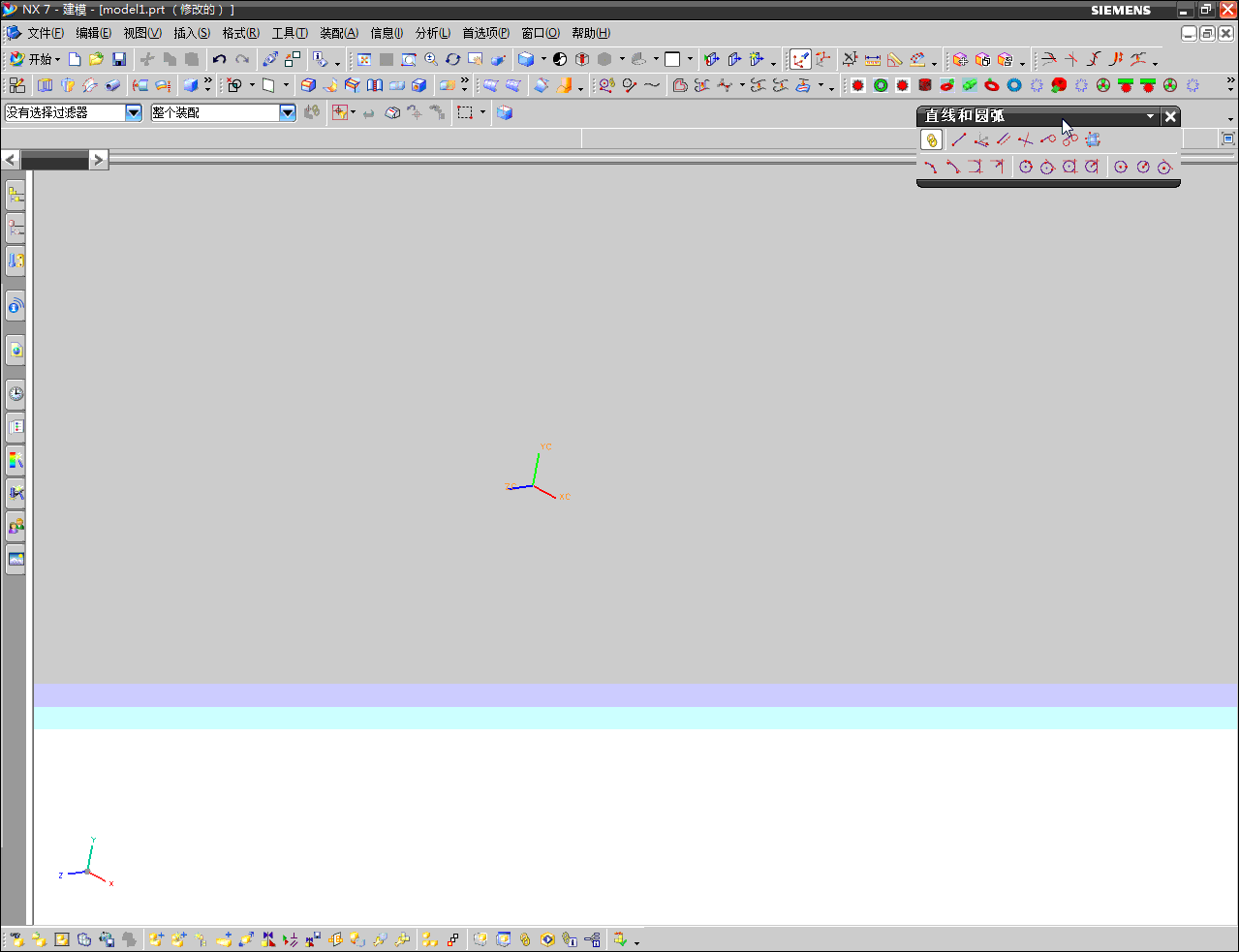

建模的过程：



不同的蜗轮变位系数的啮合：

hyfjy

https://www.gearbbs.com/forum.php?mod=viewthread&tid=127583，有关阿基米德蜗杆，渐开线蜗杆及其他种类的蜗杆与精密蜗轮进行啮合的偿试，请看上面这个链接，谢谢。

zhongtao

hyfjy 发表于 2018-10-26 08:59
普通阿基上米德蜗杆蜗轮建模后，啮合的痕迹

感谢费老的耐心指导，我看了费老的建模过程，
我做的是齿槽法向直廓蜗轮副，蜗轮我是直接生成的齿形，再组合的，我看了下费老的点数，可能是我的我的点数还不够，而且可能计算精度也低一点，导致效果不好。
我画的理论的，没有留侧隙，如果考虑侧隙或变位系数的效果，我可将装配中心距加大一点，来看效果（当然实际肯定不能通过改变中心距来达到效果）
接触痕迹应该是对的，效果主要可能还是受到了精度的影响。
