国内首台格里森五轴齿轮加工中心

qide · 发表于 2018-10-8 15:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

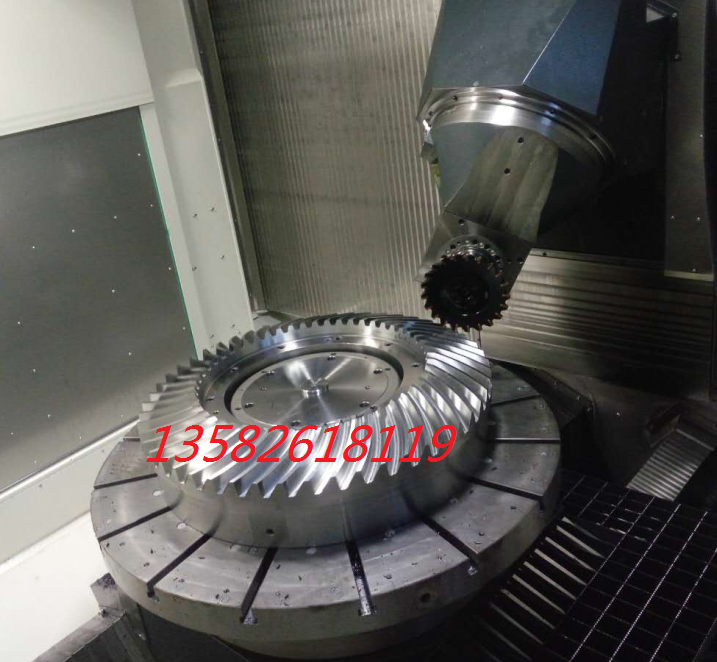

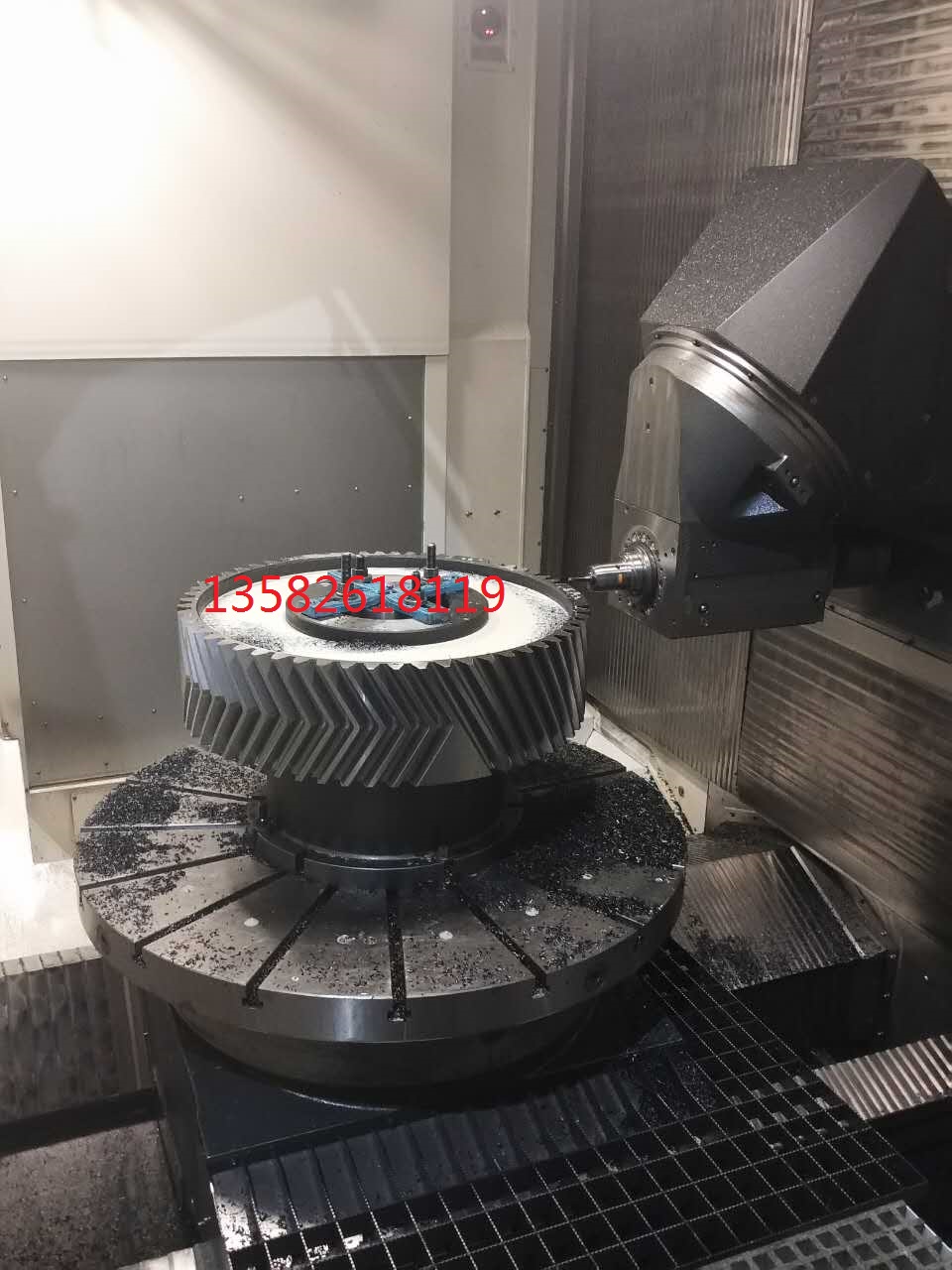

国内首台格里森五轴联动齿轮加工中心，可加工螺旋伞齿轮（ø2500mm）、无缝连接人字齿轮(ø2000mm)、圆柱齿轮（ø2000mm）模数不限制，精度最高可达3级，欢迎各路朋友订制加工！13582618119

leo_luo · 发表于 2018-10-9 09:28

这设备挺牛！但是对加工精度达到3级不以为然，楼主测试过实际加工齿轮的精度吗？

齿轮坑 · 发表于 2018-10-9 13:56

leo_luo 发表于 2018-10-9 09:28
这设备挺牛！但是对加工精度达到3级不以为然，楼主测试过实际加工齿轮的精度吗？

没实际测试怎么出的3级？？说3级是经过专业的齿轮检测设备检测过的

leo_luo · 发表于 2018-10-10 07:53

专业磨齿机磨出三级都很难，铣齿达到3级？呵呵！

chenzl1223 · 发表于 2018-10-10 09:34

这个好！非常好！

hyfjy · 发表于 2018-10-10 09:39

如果是圆柱齿轮，目前国标中给出的最高精度应该是可以查3级精度的，而螺旋锥齿轮或者是弧齿锥齿轮，要达到三级精度，恐怕会有一定的问题。如果刀具是盘形铣刀，能否加工出摆线齿向线的螺旋锥齿轮呢？
通常说，用CNC的机床加工，已经是典型的成型法加工了，工艺的首要条件就变成了基本模型的设计。这道工序是机床自动完成还是由用户自己提供的模型来加工呢？
成本问题总会是实体型企业首先考虑的问题，一套大轮加小轮的产品，加工的工时是多少，如果热处理以后，精度下降了，是否可以修正呢？毕竟中大模数的机械零件，首要的期望就是承担大扭矩，长寿命。

ko82004 · 发表于 2018-10-10 13:19

精度等级是按成品算的吧，你铣出来3级不热处理的吗。

qide · 发表于 2018-10-10 15:31

ko82004 发表于 2018-10-10 13:19
精度等级是按成品算的吧，你铣出来3级不热处理的吗。

铣齿留量、热处理、然后再精铣齿成

wjyxlf · 发表于 2021-8-16 15:42

牛牛牛牛牛

xiaodi868 · 发表于 2021-8-16 23:26

这个格里森有提供三维图生成软件吧？要不计成本，达到3级应该是可以的，但要批量达到3级精度我看难！
