谁能帮忙设计一对弧齿锥齿轮

狼齿

谁能帮忙设计一对弧齿锥齿轮，M=8   外径不大于200   轴交角90°的，不变位！
谢谢

狼齿

没人关注？:'(

狼齿

没人帮忙呀！  真郁闷！:(

吕世祥

参数不全，怎能完成设计？

hyfjy

谁能帮忙设计一对弧齿锥齿轮，M=8   外径不大于200   轴交角90°的，不变位！
谢谢
狼齿 发表于 2010-10-4 07:59


登录/注册后可看大图

如果要求不变位的话，一般是1：1的，也就是说两个锥齿轮是等速比传动，这是你的真实想法么？

hyfjy

我来个抛砖引玉哦，一对23比23的螺旋锥齿轮副，模数为8mm,轴交角90度，中点 螺旋角为35度，计算得出大端直径为193.62，如果取24比24的话，这个大端直径就超过200，不符合楼主的原意了。计算的全部结果如下：

    弧齿锥齿轮副设计表   软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数  计算日期:2010-10-06
模数:M=8        齿数:Z=         23            23
法向齿形角:        α=20度         齿宽中点螺旋角:β=35度
螺旋线旋向:                      小轮右旋          大轮左旋
径向变位系数        X=             0             0
切向变位系数        Xt=            0             0
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角           系统默认两轴夹角为90度
刀具直径Do= 228.6    刀盘号数: 9    刀尖圆弧 r= 2
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             184           184
节锥角            E=            45            45
节锥距            R=            130.107647738325
齿宽              b=           40
齿顶高           ha=            6.8           6.8
齿根高           hf=            8.30399994850159            8.30399994850159
全齿高            H=            15.1039999485016
顶圆直径          D=             193.616652224137            193.616652224137
顶锥角           Ea=            48.6519       48.6519
根锥角           Ef=            41.3481       41.3481
轮冠距           Ak=            87.1916738879316            87.1916738879316
中点模数          Mm=            6.77024907619731
中点法向模数        Mfm=           5.54586337111269
中点弧齿厚         Sfm=           8.71142181225016            8.71142181225016
中点分度圆弦齿厚sm=    8.71039880433112            8.71039880433112
中点分度圆弦齿高hm=    5.58132810758314            5.58132810758314
大端分度圆螺旋角βs=    40.3110102178984
大端分度圆周节   Ps=  25.1327412287183
大端分度圆弧齿厚Sf=    12.5663706143592            12.5663706143592
大端分度圆弦齿厚S大=    12.5614867672677            12.5614867672677
大端分度圆弦齿高h大=    6.951684956508              6.951684956508
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 1      齿宽系数F= .307437730950673
齿根角           Of=            3.6519        3.6519
齿顶角           Oa=            3.6519        3.6519
当量齿数Z当= 59.1765000519555  59.1765000519555 冠轮齿数Z冠= 32.5269119345812
中点端面重合度Et= 1.26178030962317  中点轴向重合度En= 1.31683770735214
中点总重合度: E总= 1.82377386132634
中点法面当量齿轮重合度Env=  1.77842134464683
小端面端面模数Ms=  5.54049815239462 建议大端齿根倒圆: R= 2.4 小端齿根倒圆: r= 1.7
小端面分度圆弧齿厚Sx= 8.70299414639537  8.70299414639537   计算时间:20:31:54
那位同仁有兴趣作出这对齿轮的三维图，我把三维图所需要的样条线文件传上来。这个文件用PROE可以打开并输入全部样条线的。
明天晚上我将把这对齿轮的三维模型及接触区的运动仿真传上来，谢谢关注的朋友们。

PROE-H.rar (22.67 KB, 下载次数: 18)

2010-10-6 20:37 上传

点击文件名下载附件

hyfjy

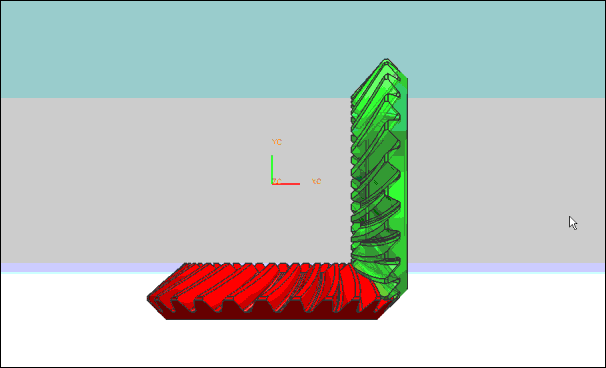

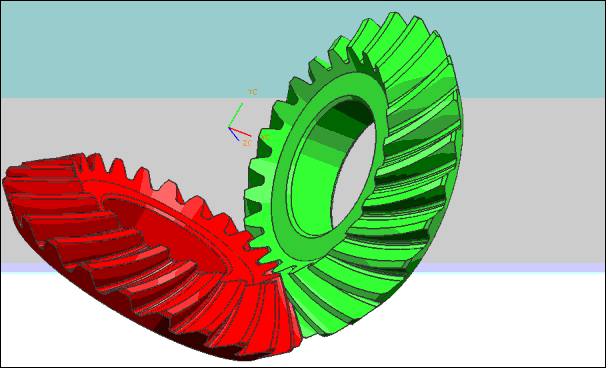

今天作了23比23的螺旋锥齿轮副的三维模型，运动仿真图如下：

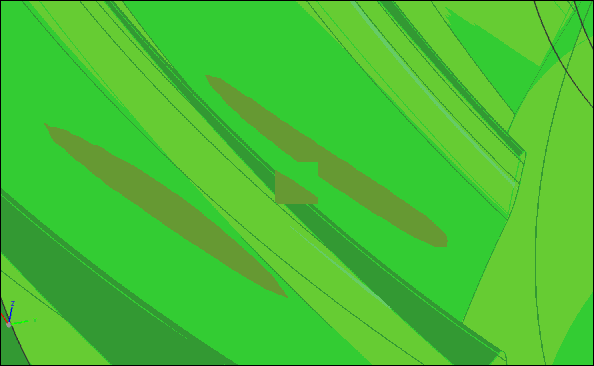

取一个零件为透明后，可以清楚地看到这对锥齿轮的接触区。





还有一个压缩的用UG5建模的文件，解压后可以用UG5及以上的版本打开，供有兴趣的朋友指正。

23.rar (890.08 KB, 下载次数: 21)

2010-10-7 19:26 上传

点击文件名下载附件

狼齿

回复 hyfjy 的帖子


    你好，谢谢你的关注！
我对弧齿锥齿轮非常陌生！
我的想法就是两个齿轮传动比是1比1的，不要求变位，两个齿轮的最大外径不大于200mm！

狼齿

回复 hyfjy 的帖子


    非常感谢您的回复！
我看看把我设计的箱体做一下改动应该可以安装进去！
你有弧齿锥齿轮的二维图纸吗？我在画这种图纸 但是不知道怎么标注和参数表格式.如果有的话请传给我一份作为学习和参考！
再次感谢您的帮助！

hyfjy

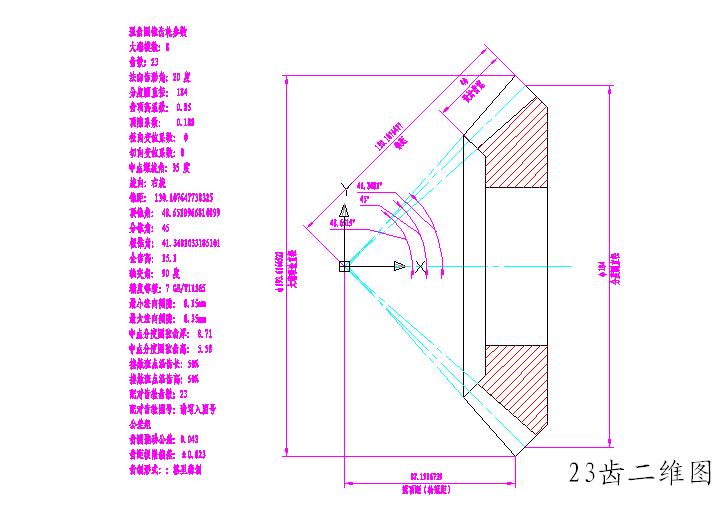

二维图的截图如下：



用CAD画的二维图压缩文件如下：

23.rar (30.25 KB, 下载次数: 37)

2010-10-11 19:37 上传

点击文件名下载附件
