滚齿粗糙度比较量块选择

mwp2022

xiexie6885 发表于 2019-3-14 15:16
齿轮测量中心评价ffa即是RZ
RZ换算成Ra大约是：4*Ra=RZ

不是吧，ffa是形状偏差，宏观的；粗糙度是局部偏差，微观的啊

海菲鸥

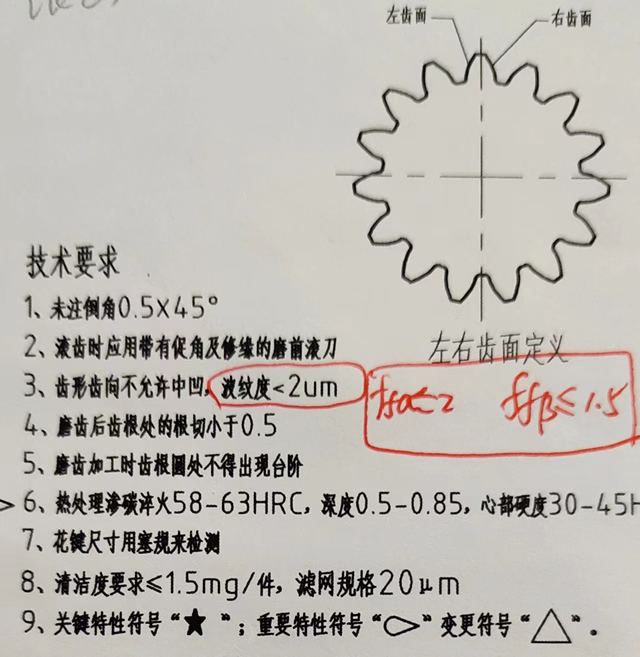

只是参考类似，比如我这个图纸，客户要求的是波纹度，我们就提出ffα和ffβ

变速齿轮

测头的球径没法测出准确的微观波纹度

hyfjy

比较量块是一种老式的比较光洁度的样块，从这个角度说，滚齿属于铣削范围，用铣的样块比较合适，但真的的用铣削样块就会发现基本无法比较，因为跨度太大了，低于角5，高于角4，算几级呢，新标准中，早已淘汰了这类检查，用表面粗糙度检查仪来取代，同时也可以用表面凹凸不平的长度和高度来定义，有一个测量最小长度的要求，对于齿形表面，对于大点的模数齿轮，在测量中，勉强可以满足测量最小长度，然后留样做本企业的标本，也是一种可取的办法

tower_cqu

可用手持式的粗糙度测量仪试试。

yang1212

现有都用粗糙度仪测量

xiexie6885

海菲鸥 发表于 2023-3-8 08:38
只是参考类似，比如我这个图纸，客户要求的是波纹度，我们就提出ffα和ffβ

同意此观点。

一杯清茶

齿轮检测中心上检测可以参考一下

zl3264507

直齿齿面粗糙度沿齿向方向可以用粗糙度仪检测。螺旋齿需调整，沿齿向方向也可以用粗糙度仪检测齿面粗糙度。

hx888

粗糙度是切削方式形成的表面高低起伏的评判，而波纹度是加工系统的刚性、振动形成的；因此两者并不相同。
