关于kisssoft中齿根圆角半径的输入

林搪 · 发表于 2018-6-16 21:40

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由林搪于 2018-6-16 21:41 编辑

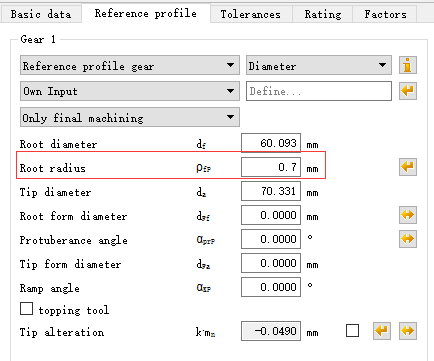

请教大家一个问题，kisssoft在reference profile栏中输入参数时，齿根圆角半径图纸上未标注。只标注了刀具齿顶最大圆角，这个有转化的方法吗？C:\Users\Administrator\Desktop\kisssoft截图

林搪 · 发表于 2018-6-27 14:45

请各位前辈指教。

sr楚风 · 发表于 2018-7-4 11:05

我觉得不考虑磨损，可以认为就是刀尖圆角半径~另外protuberance是指什么？

keenan · 发表于 2018-8-5 22:35

谢谢分享，大神爱你@@

justin_521 · 发表于 2018-8-6 20:55

指的是凸角。

林搪 · 发表于 2018-8-29 21:35

justin_521 发表于 2018-8-6 20:55
指的是凸角。

图纸上标注的刀具齿顶最大圆角，指的是刀具的凸角吗？是为了防止磨齿的时候产生台阶，设置的刀具凸角？

changqingshu · 发表于 2018-8-31 08:10

请教各位大神，kisssoft里边能实现滚刀验算吗？目前加工的产品有三截面检验要求，齿形齿向合格，就是齿根圆角不合格，能在此软件模拟吗（要求是1.5，实际加工出来是R1左右），能不能模拟产品对齿根圆弧的设计是否合格？谢谢各位了！紧急救援！
