求助：剃齿刀修形点计算，请大侠们帮助分析。

luomo226 · 发表于 2010-10-2 04:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

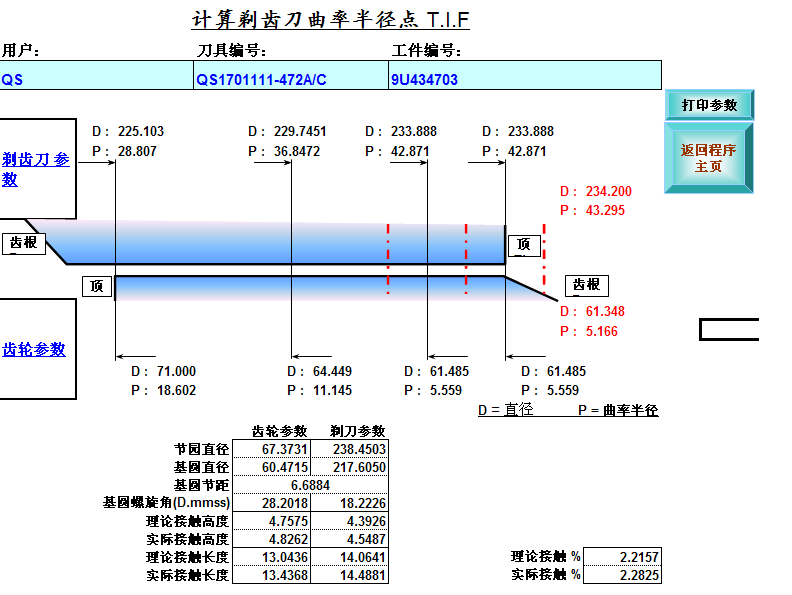

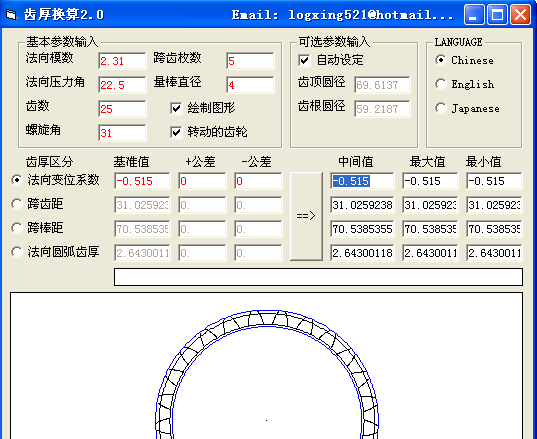

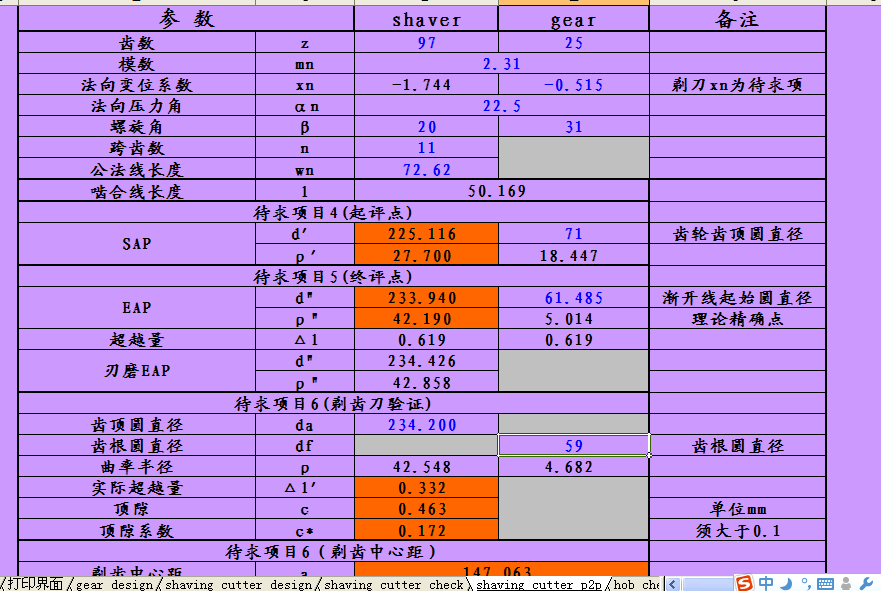

图表位三个计算程序计算出的同一齿轮的同一把剃齿刀的修形点，但是点对不上，而且数据中显示基圆直径不同，我算蒙了，都不敢相信哪个是正确的了，请大侠们帮着验证一下。

xibeilong · 发表于 2010-10-2 09:21

本帖最后由 xibeilong 于 2010-10-2 09:53 编辑

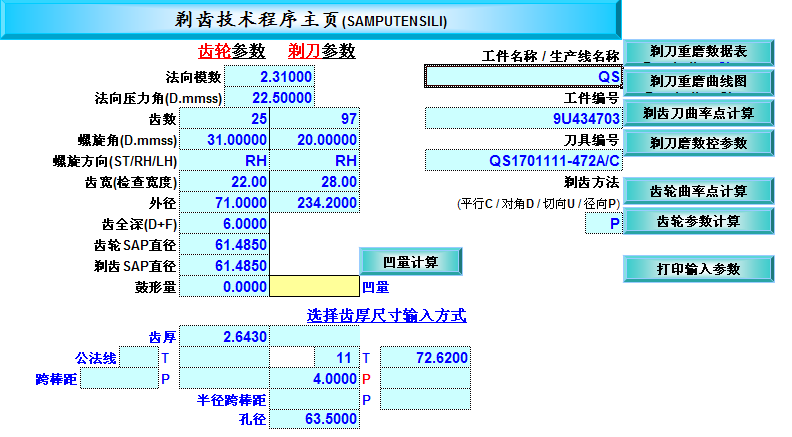

个人建议，在用SU软件计算时最好输入公法线或者跨棒距，个人认为SU的比较可靠。SU的计算软件主要是为了给SU的剃刀磨床里面输入用，其他的软件的计算为了测量用。胡尔特的机床就不要输入齿形点，机床会自动计算。

xibeilong · 发表于 2010-10-2 09:41

其实修磨剃齿刀计算的点就是一个参考，关键是如何设计齿形，把握好修形的关键点就可以了。

luomo226 · 发表于 2010-10-2 10:28

个人建议，在用SU软件计算时最好输入公法线或者跨棒距，个人认为SU的比较可靠。SU的计算软件主要是为了给SU ...
xibeilong 发表于 2010-10-2 09:21

登录/注册后可看大图

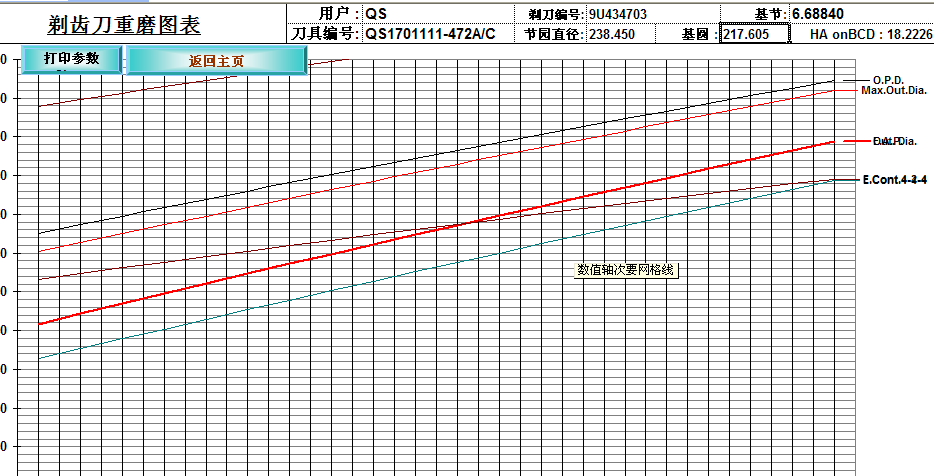

睡觉前又试过了，输入M值和齿厚，参数真的不一样，但没有做更新。还有他这个表格版本的，基圆直径是不是有问题啊？我怀疑中。

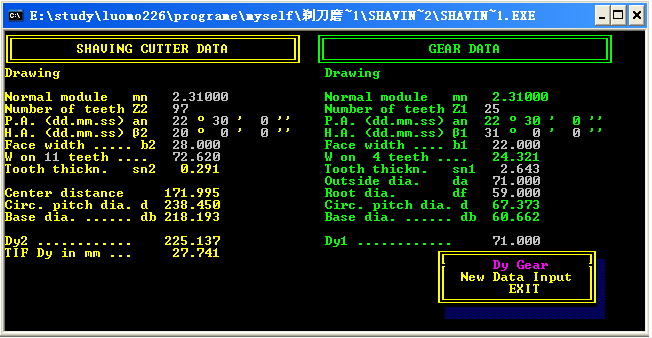

传说那个c语言版本的也是su的，同一家的两个软件居然不一样。
胡尔特的剃刀磨传说中只需要输入齿轮参数、顶隙、剃齿刀公法线就可以，在德齿见过，但是没有实际操作过，不大清楚。

luomo226 · 发表于 2010-10-2 10:30

本帖最后由 luomo226 于 2010-10-2 10:32 编辑

其实修磨剃齿刀计算的点就是一个参考，关键是如何设计齿形，把握好修形的关键点就可以了。
xibeilong 发表于 2010-10-2 09:41

登录/注册后可看大图

原来在现场磨刀，现在见不到现场，只能跟这些理论的东西较劲了，呵呵。另外我就是想把这里面的东西都弄明白，一是满足一下自己的虚荣心，另外想过几年自己写一个齿轮-滚刀（插刀）-剃齿刀的软件，嘿嘿……:$

下一次重逢 · 发表于 2010-10-2 13:56

曹工你第一个程序和第二个程序里面的变位系数不一样，当然点都不一样了，像上面两个程序算出来的点相差不是很大，C语言编的那个更好些，呵呵，至于后面那个程序是跟SU的机床配套的，
胡尔特那个我看到过，他们输两个点直间的差值，点是自己计算，他那个你设计的修形图都可以在界面上看出来，这个我觉得很比SU的好的多

luomo226 · 发表于 2010-10-2 16:54

本帖最后由 luomo226 于 2010-10-2 16:56 编辑

曹工你第一个程序和第二个程序里面的变位系数不一样，当然点都不一样了，像上面两个程序算出来的点相差不是 ...
下一次重逢发表于 2010-10-2 13:56

登录/注册后可看大图

一样啊，昨天我都蒙了，看参数都看花了，你今天还拿我开心啊？

luomo226 · 发表于 2010-10-2 18:39

主要是基圆直径对不上啊

liwangyn · 发表于 2010-10-12 18:42

哪里来的C程序啊？:'(

luomo226 · 发表于 2010-10-12 20:39

哪里来的C程序啊？
liwangyn 发表于 2010-10-12 18:42

登录/注册后可看大图

It's a secret……
