请帮我看下这几张齿轮测量数据，齿顶高系数怎么各不相同

大漠孤烟

这是较早之前齿轮厂给给的测量数据，是同一个齿圈里的两级行星齿轮，分别是第一级的行星齿轮002，第二级的行星齿，太阳齿，003，004

参数如图（别的齿轮零件测量数据没有了）
但感到奇怪的是按三个齿轮的参数(模数都是0.6)
002：Da 12.35  Df 10.15  Z 18  X 0.3
003:  Da 10.7    Df   9.02  Z 16  X 0
004:  Da   8.46  Df   6.77  Z 12  X 0.3
得出的全齿高分别是：002-1.1  003-1.68   004-1.69
假设他齿顶有修过！
算齿根高：002-0.325    003-0.29    004-0.215再加上他们的变位系数，怎么算怎么觉得不对劲，请教下各位，这组齿轮的齿顶系数和顶隙系数是多少，还是他的测量有误？
另外这组齿轮精度大概在几级

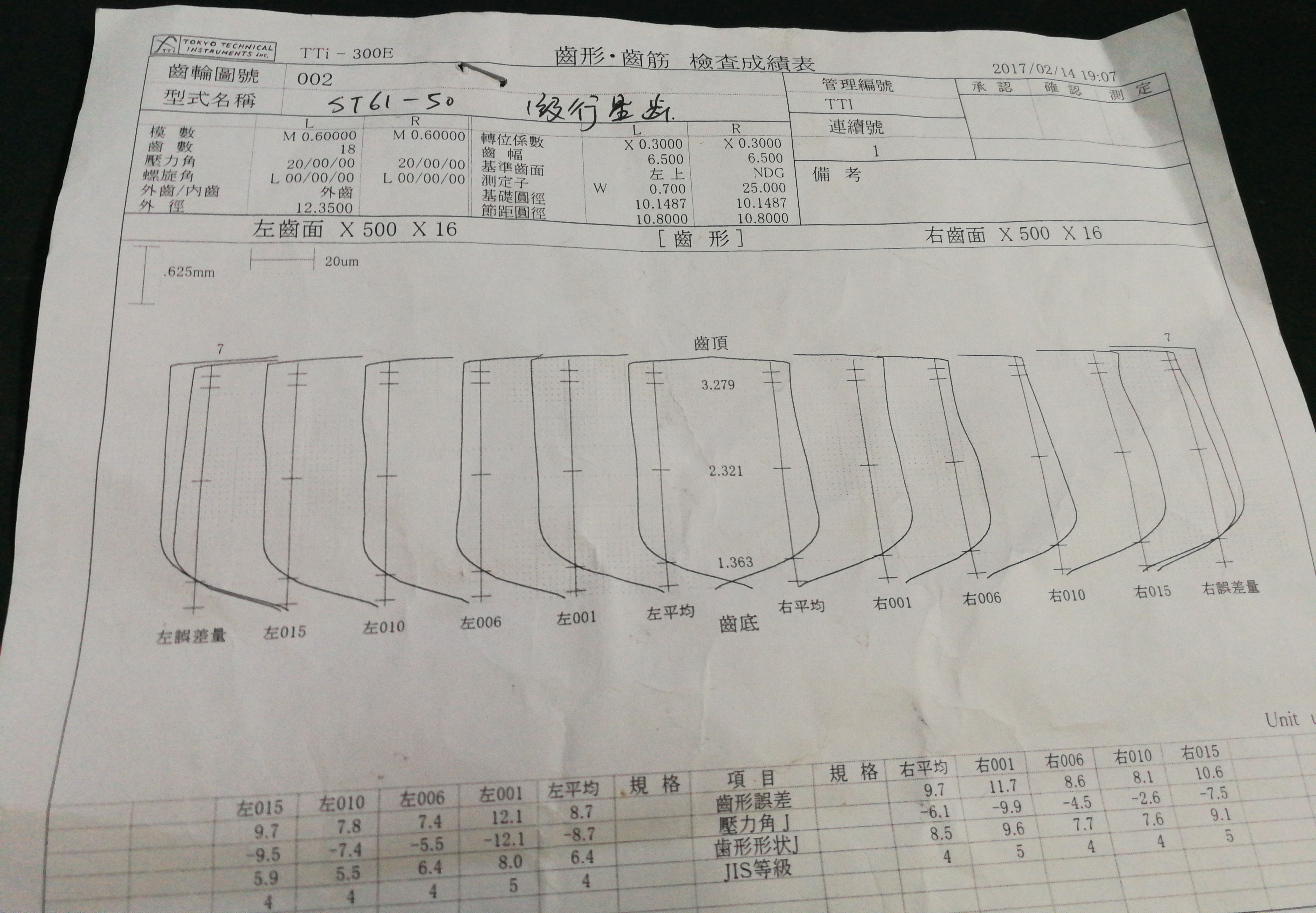

002

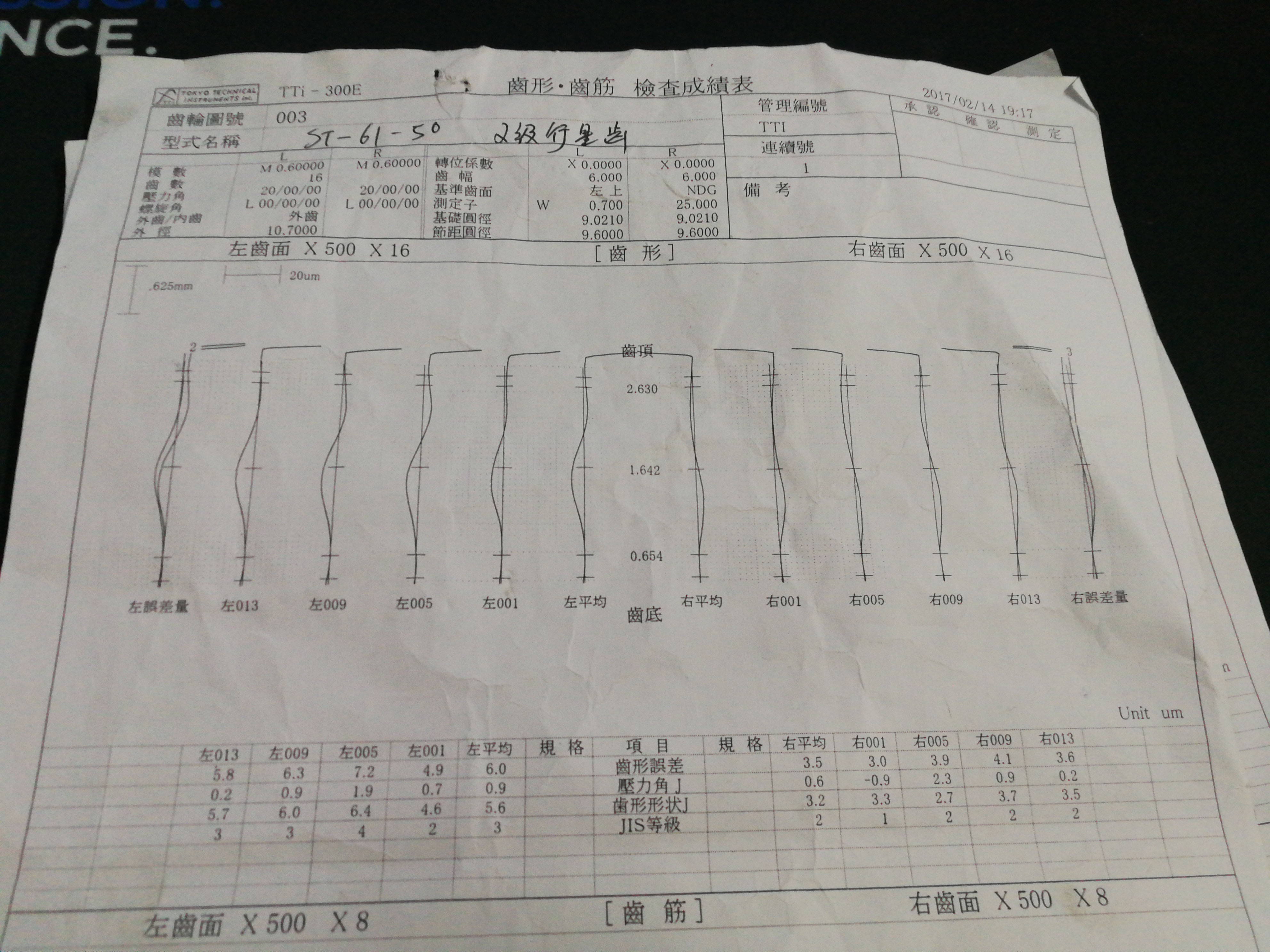

003

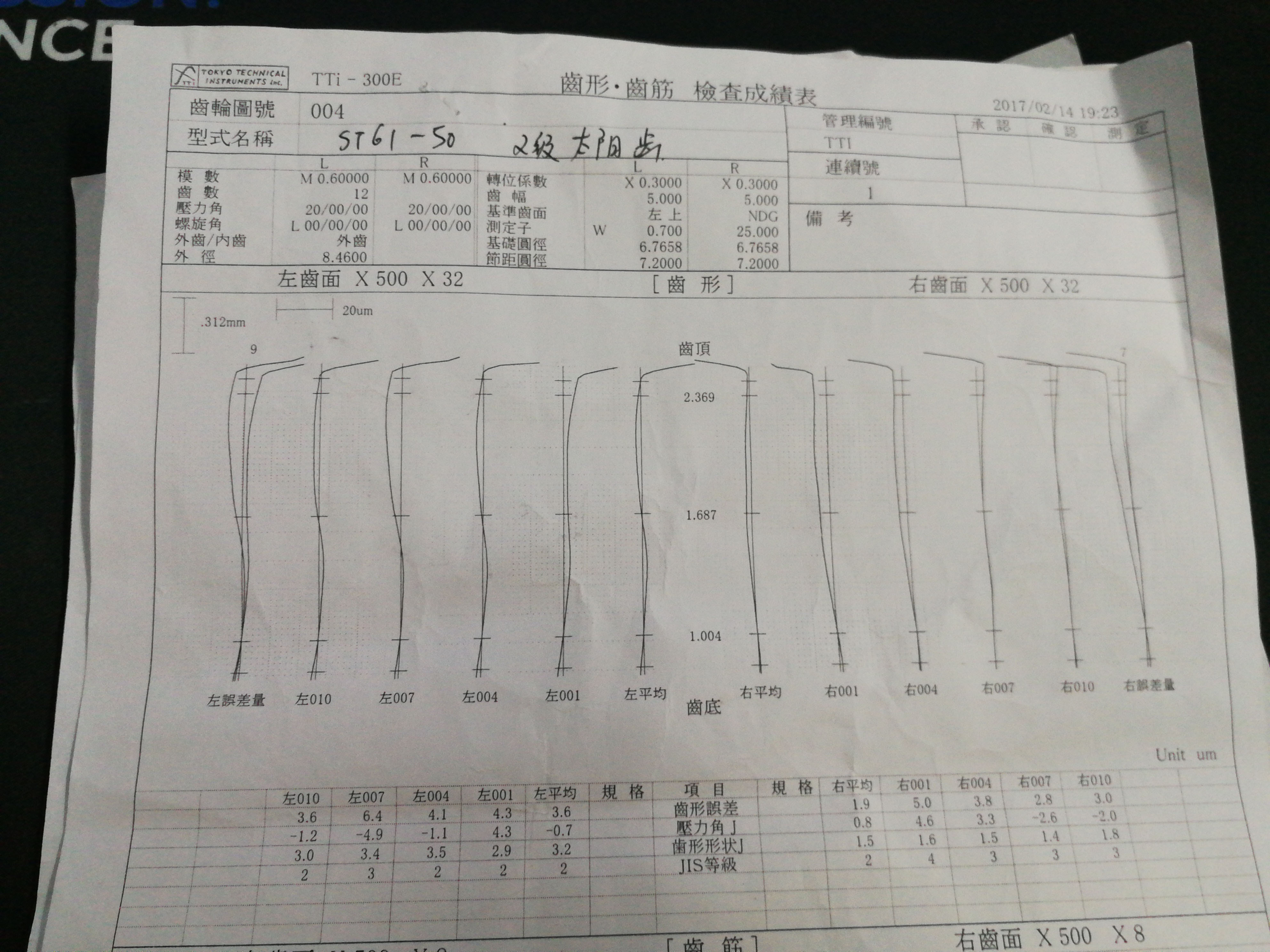

004

大漠孤烟

请教下各位，这组齿轮的齿顶系数和顶隙系数是多少，还是他的测量有误？
另外这组齿轮精度大概在几级

hrxiaokang

就是为了数据好嘛

hrxiaokang

第一份蛮好的‘

大漠孤烟

hrxiaokang 发表于 2018-6-2 16:26
就是为了数据好嘛

不太明白你的意思

yuduotian

变位系数是怎么得出来的？
